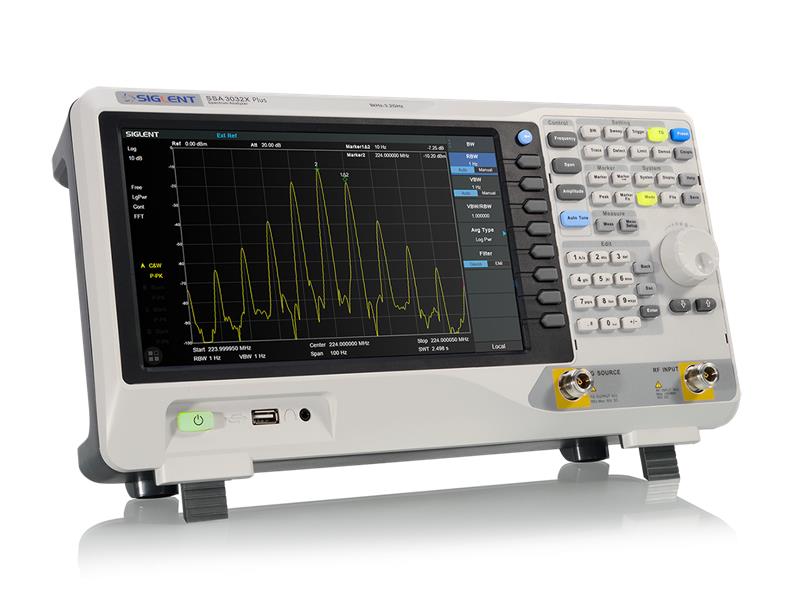

Analizatory widma Siglent seria SSA3000X Plus

Analizatory widma serii SSA3000X Plus mają zakres częstotliwości od 9kHz do 2,1GHz/3,2GHz/7,5GHz, są lekkie i mają niewielkie wymiary, posiadają przyjazny dla użytkownika interfejs, zwięzły styl wyświetlacza, wiarygodne i precyzyjne pomiary oraz wiele funkcji pomiarowych RF. Są odpowiednie do badań naukowych oraz badawczych, edukacji, produkcji, kontroli oraz szerokiego zakresu innych zastosowań.

Cechy szczególne

• Dostępne modele:
  - SSA3075X Plus do 7,5GHz
  - SSA3032X Plus do 3,2GHz
  - SSA3021X Plus do 2,1GHz
• Całkowicie cyfrowa technologia IF
• Zakres częstotliwości od 9kHz do 7,5GHz
• Wyświetlany średni poziom szumu DANL (typ.) -161 dBm/Hz lub -165dBm/Hz
• Offset fazowy szumu (1GHz, typ.) -98 dBc/Hz przy 10 kHz
• Całkowita dokładność amplitudy: < 0,7dB

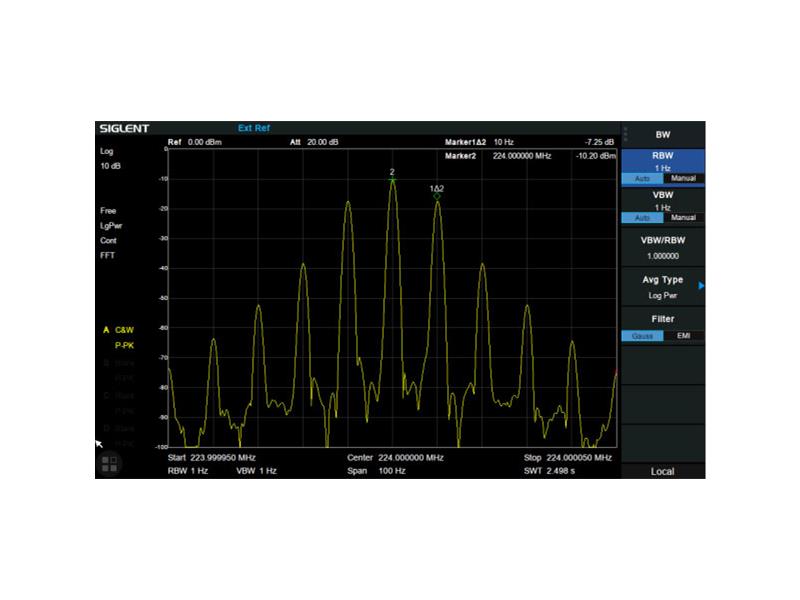

• Minimalna rozdzielczość pasma (RBW) 1Hz

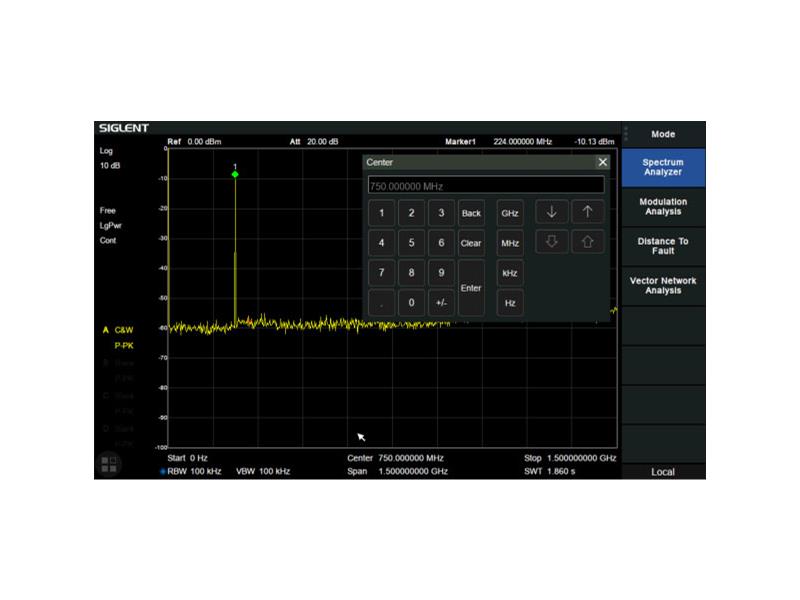

• Dotykowy wyświetlacz 10,1 cala WVGA (1024x600), mysz oraz klawiatura
• Zdalne sterowanie z przeglądarki na PC i urządzeniach mobilnych
• W standardzie:
  - przedwzmacniacz
  - zestaw generatora śledzącego
• Opcjonalnie
  - zestaw pomiaru odbicia
  - zaawansowany zestaw pomiarowy
  - zestaw pomiarowy EMI Pre-Compliance
  - funkcja analizy modulacji cyfrowej (DMA)
  - funkcja analizy modulacji analogowej (AMA)

Dane techniczne

Model SSA3075X Plus SSA3032X Plus SSA3021X Plus

• Zakres częstotliwości:
  - SSA3075X Plus: 9kHz ÷ 7,5GHz
  - SSA3032X Plus: 9kHz ÷ 3,2GHz
  - SSA3021X Plus: 9kHz ÷ 2,1GHz

• Generator śledzący:
  - SSA3075X Plus: 100kHz ÷ 7,5GHz
  - SSA3032X Plus: 100kHz ÷ 3,2GHz
  - SSA3021X Plus: 100kHz ÷ 2,1GHz

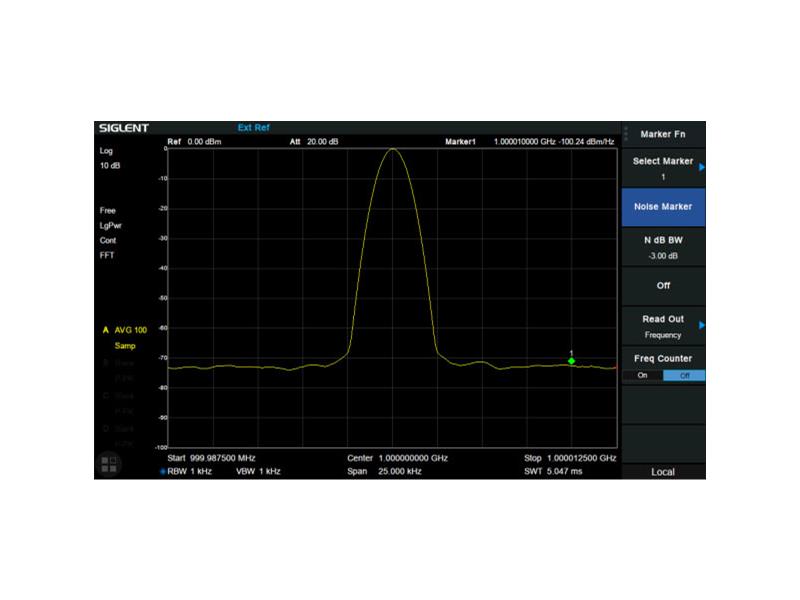

• Rozdzielczość licznika częstotliwości: 0,01Hz
• Rozdzielczość pasma:
  - SSA3075X Plus: 1 Hz ÷ 3 MHz
  - SSA3032X Plus: 1 Hz ÷ 1 MHz
  - SSA3021X Plus: 1 Hz ÷ 1 MHz

• Wyświetlany średni poziom szumu:
  - SSA3075X Plus: -165 dBm/Hz
  - SSA3032X Plus: -161 dBm/Hz
  - SSA3021X Plus: -161 dBm/Hz

• SSB szum fazy: <-98 dBc/Hz
• Dokładność amplitudy: < 0,7 dB
• Ekran dotykowy: multi-touch, mysz i klawiatura

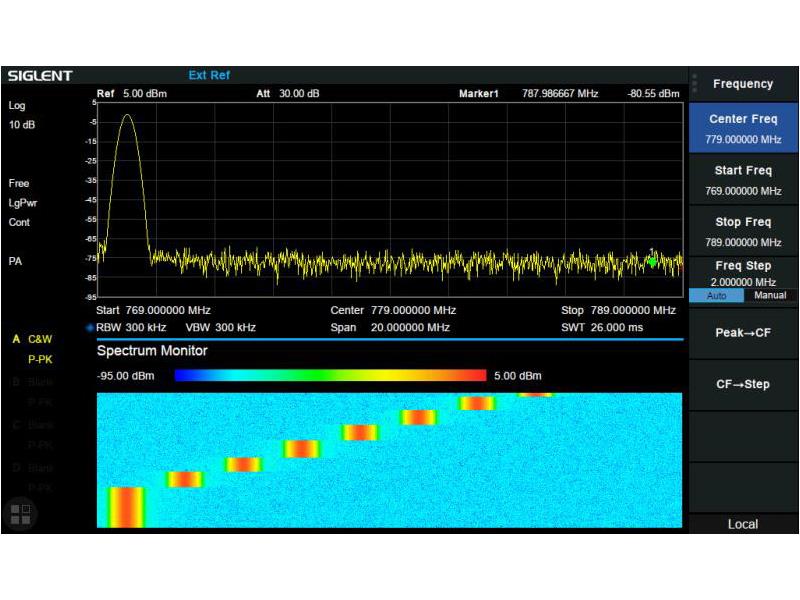

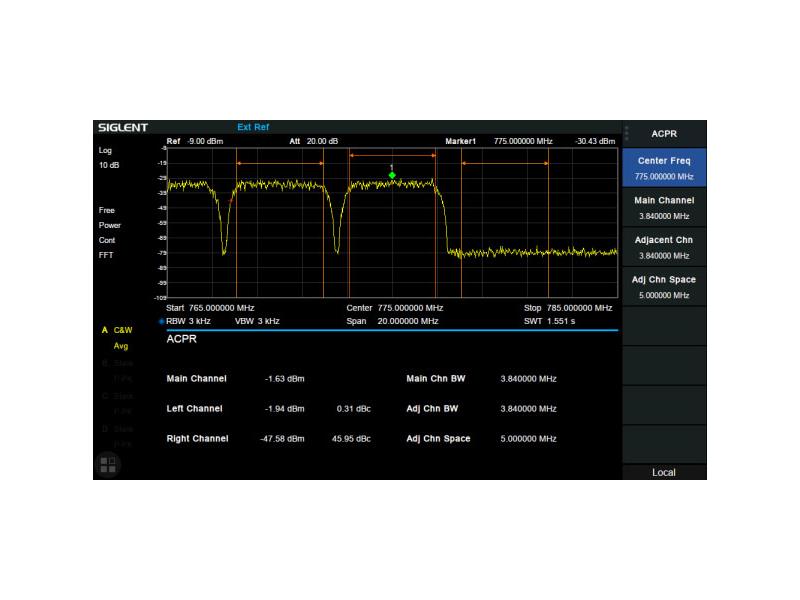

• Zaawansowane pomiary: CHP, ACPR, OBW, CNR, harmoniczne, TOI, monitor
• Pomiar odbicia: pomiar VSWR przy użyciu mostka odbicia
• Test EMI: filtr EMI i quasi-peak detektor, skala Log i linia Limit
• Analiza modulacji: AM, FM, ASK, FSK, MSK, PSK, QAM
• Interfejsy komunikacyjne: LAN, USB Device, USB Host (USB-GPIB)
• Zgodność zdalnego sterowania: SCPI/Labview/IVI w oparciu o USB-TMC/VXI-11/Socket/Telnet
• Sterownik sterowania: NI-MAX, Przeglądarka, program Easy Spectrum, zarządca plików
