- Producent:
- Siglent
- Numer katalogowy:
- SSA3000X-R
Profesjonalna instrukcja obsługi w języku polskim.
Modele: SSA3032X-R, SSA3050X-R, SSA3075X-R
W stosunku do analizatorów widma z przemiataniem, analizatory typu Real-Time mogą lepiej przechwytywać sygnały przemijające oraz krótkotrwałe. Przyrządy te najpierw przechwytują dane w czasie, a następnie przekształcają je na częstotliwość wykorzystując transformację Fouriera (FFT). Na osi Y wyświetlana jest amplituda mocy sygnału, natomiast na osi X częstotliwość sygnału.
Analizatory widma Real-Time seria SSA3000X-R produkcji SIGLENT są potężnymi i elastycznymi narzędziami do kompleksowej analizy widma RF i sygnałów. Z możliwością analizy w paśmie do 40MHz i 7,2μs 100% POI, analizator może zapewnić wielowymiarowe wyświetlanie sygnałów, zaawansowane wyzwalanie i przechwytywanie danych RF w celu rozwiązywania wyzwań dla nowoczesnych analizatorów RF, jak skacząca częstotliwość, konflikt kanału, interferencje widma, etc. Przyrządy są dostarczane z generatorem trasującym do analizy sieci, opcjonalnie szerokopasmowa analiza modulacji cyfrowej i pomiar EMI.
Zastosowania obejmują monitorowanie/ocenę transmisji, pomiar sieci komórkowej, IoT, WiFi i Bluetooth, badania i rozwój, edukacja, produkcja i serwis.
Cechy szczególne
- Zakres częstotliwości analizy widma od 9kHz do 3,2GHz / 5,0GHz / 7,5GHz
- Średni wyświetlany poziom szumu -165 dBm/Hz (typowo)
- Offset szumu fazy -98 dBc/Hz przy 10kHz (typowo 1GHz)
- Poziom niedoskonałości pomiaru < 0,7dB

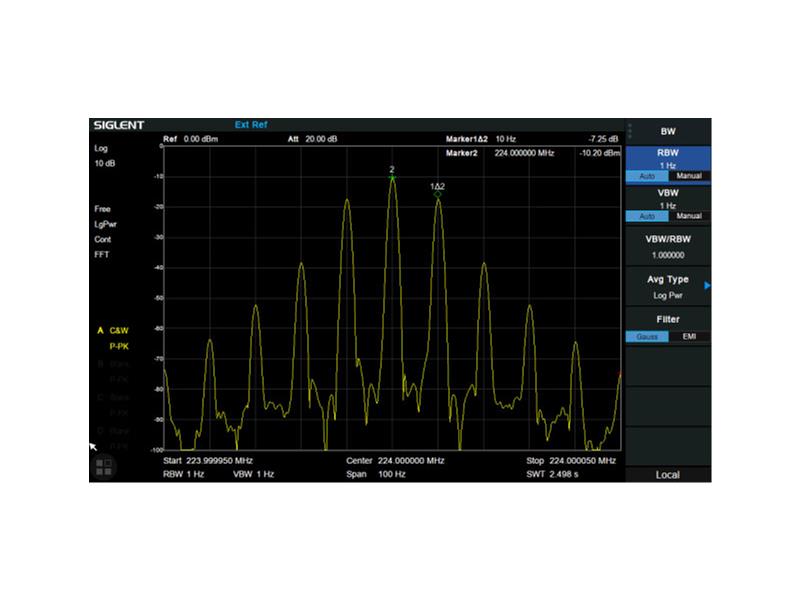

- Minimalna rozdzielczość pasma (RBW) 1Hz
- Przedwzmacniacz w standardzie
- Generator trasujący w standardzie
- Do 40MHz pasmo analizy Real-Time (opcja)
- 100% POI 7,20μs, zakres dynamiczny 60dB
- Wiele widoków gęstość, spektrogram, PvT i 3D
- Zaawansowany zestaw pomiarowy (opcja)
- Zestaw do pomiaru odbicia (opcja)
- Funkcja analizy modulacji (opcja)
- Funkcja pomiaru EMI (opcja)
- Ekran dotykowy 10,1 cala, mysz i klawiatura
- Zdalne sterowanie z przeglądarki na PC
Dane techniczne
Model SSA3032X-R SSA3050X-R SSA3075X-R
Zakres częstotliwości 9kHz ÷ 3,2GHz 9kHz ÷ 5,0GHz 9kHz ÷ 7,5GHz
Rozdzielczość pasma 1Hz ÷ 3MHz 1Hz ÷ 3MHz 1Hz ÷ 3MHz
Średni wyświetlany poziom szumu -165 dBm/Hz -165 dBm/Hz -165 dBm/Hz
Szum fazy SSB < -98 dBc/Hz < -98 dBc/Hz < -98 dBc/Hz
Punkt przecięcia z trzecią harmoniczną (TOI) + 14 dBm + 14 dBm + 14 dBm
Całkowita dokładność amplitudy < 0,7dB < 0,7dB < 0,7dB
Generator trasujący 100kHz ÷ 5,0GHz 100kHz ÷ 5,0GHz 100kHz ÷ 7,5GHz
Szerokość pasma Real-Time: 25MHz, 40MHz (opcja)
SFDR: 60 dB
100% POI: 7,20 μs

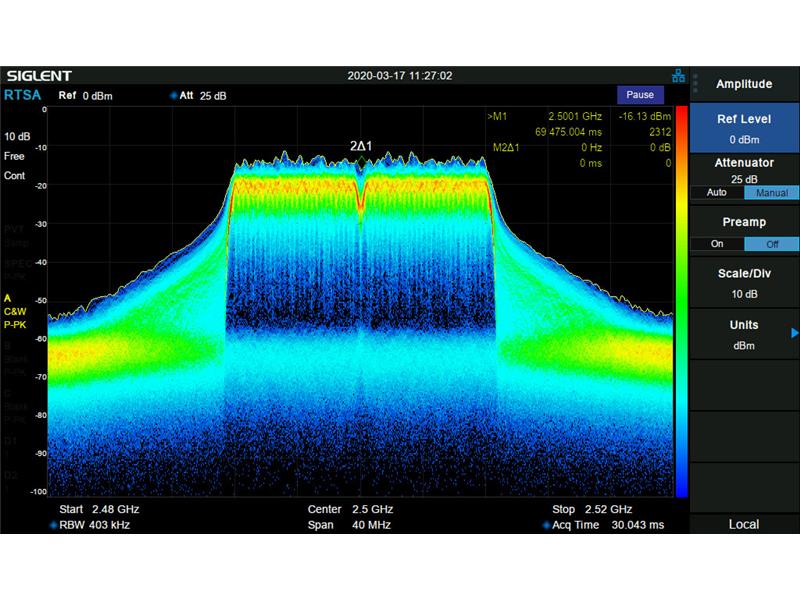

Pomiar RTSA: gęstość, spektrogram, 3D, PvT
Ekran dotykowy: wielo-dotykowy, mysz i klawiatura na wyposażeniu

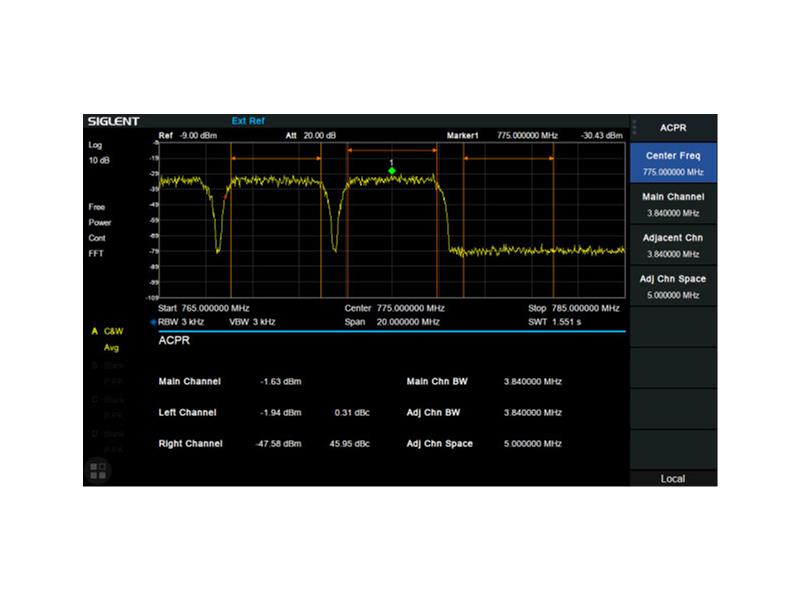

Zaawansowane pomiary: CHP, ACPR, OBW, CNR, Harmoniczne, TOI, Monitor
Analiza modulacji: AM, FM, ASK, FSK, MSK, PSK, QAM
Pomiar odbicia: pomiar VSWR przy użyciu mostka odbicia

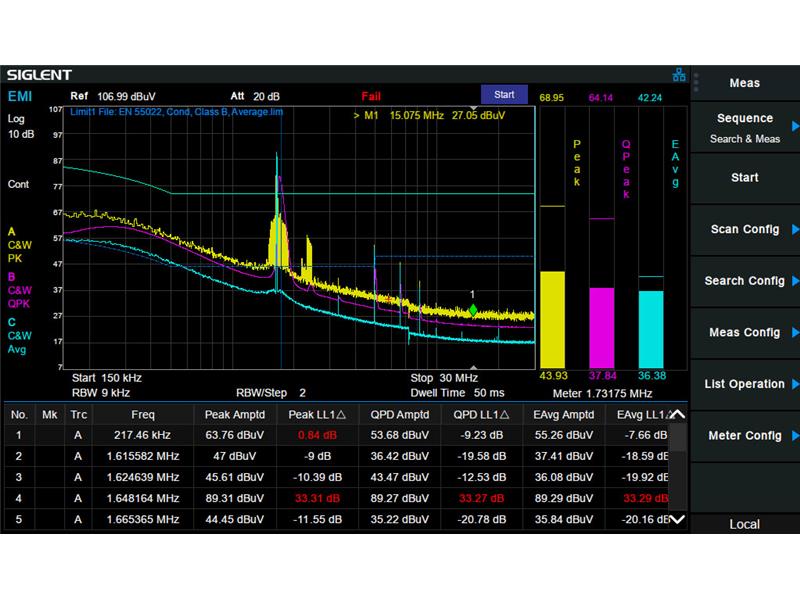

Pomiar EMI: filtr EMI i detektor Quasi-Peak, skala logarytmiczna i linia graniczna

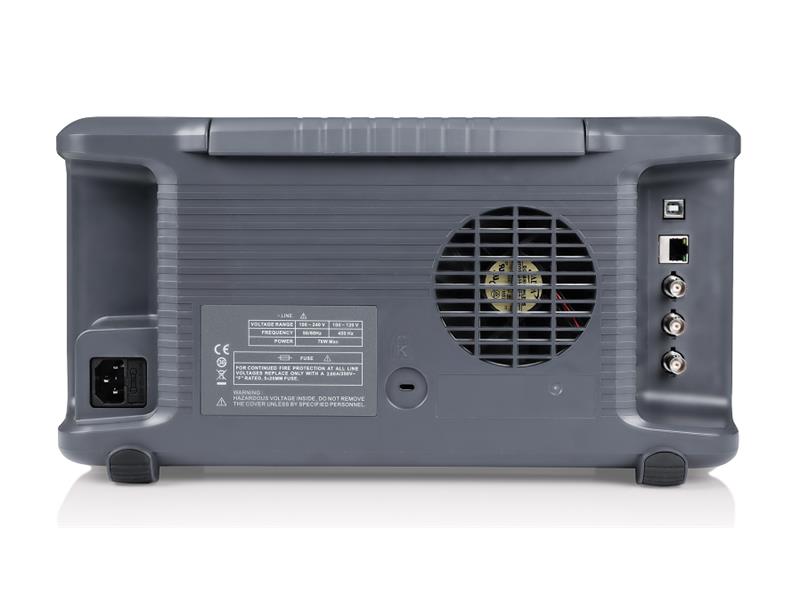

Interfejsy komunikacyjne: LAN, USB Device, USB Host (USB-GPIB)
Możliwość zdalnego sterowania: SCPI/Labview/IVI w oparciu USB-TMC/VXI-11/Socket/Telnet
Zdalny kontroler: NI-MAX, przeglądarka Web, program Easy Spectrum, Eksplorator plików
