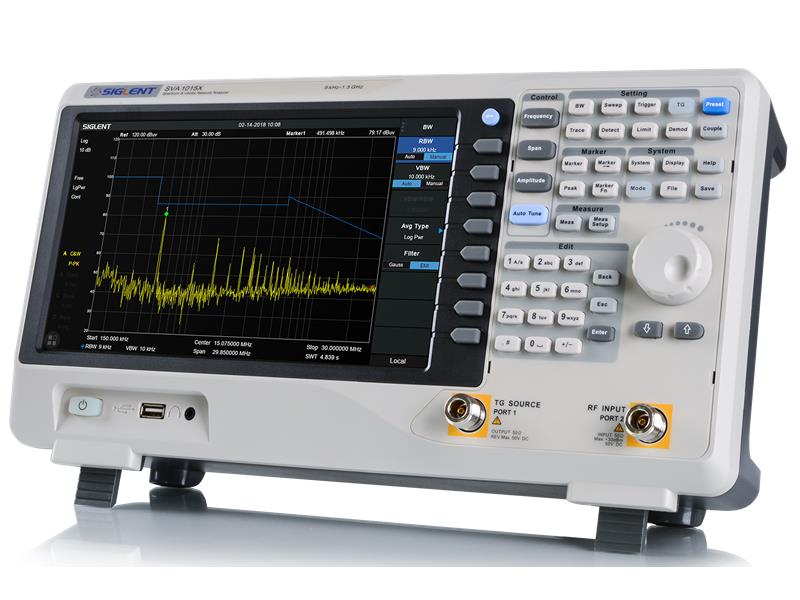

Analizatory widma Siglent seria SVA1000X
Siglent seria SVA1000x
Producent:
Siglent
Numer katalogowy:
seria SVA1000X

Profesjonalna instrukcja obsługi w języku polskim.

Analizatory widma i wektorowe analizatory sieci SIGLENT seria SVA1000X to potężne i elastyczne narzędzia do badania urządzeń nadawczych i RF. Dzięki szerokiemu pasmu od 9kHz do 7,5GHz, analizator dostarcza wiarygodne automatyczne pomiary oraz oferuje wiele możliwości, zawiera generator śledzący, wektorowy analizator sieci i wiele trybów pracy. Podstawowy model jest przemiatającym super-heterodynowym analizatorem widma i posiada funkcje opcjonalne, takie, jak lokalizator uszkodzenia oparty na reflektometrze oraz analizator modulacji.

Przyrządy znajdują zastosowanie w monitorowaniu/ocenie emisji, miernictwie, badaniach, edukacji, produkcji i serwisie.

Wektorowe analizatory sieci stosowane są w pomiarach radiowych i służą do badania parametrów urządzeń i podzespołów pasywnych oraz aktywnych. Są używane do badania anten, kabli, wzmacniaczy, tłumików, sprzęgaczy, itd.

Cechy szczególne

  • Dostępne modele:
    - SVA1015X zakres częstotliwości do 1,5GHz
    - SVA1032X zakres częstotliwości do 3,2GHz
    - SVA1075X zakres częstotliwości do 7,5GHz
  • Całkowicie cyfrowa technologia IF
  • Zakres częstotliwości: od 9kHz do 7,5HGz
  • Średni wyświetlany poziom szumu: -165 dBm/Hz (Typ.)
  • Szum offsetu fazy: -98 dBc/Hz przy 10kHz (1GHz, Typ.)
  • Poziom błędu pomiaru: < 0,7dB (Typ.)

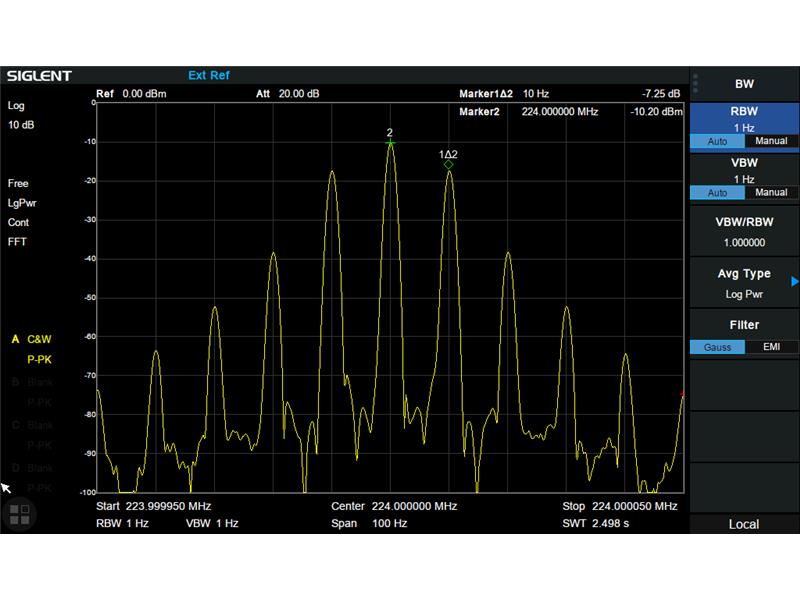

  • Minimalna rozdzielczość pasma: 1 Hz (RBW)
  • W standardzie:
    - przedwzmacniacz
    - generator śledzący
    - wektorowa analiza sieci
  • W opcji:

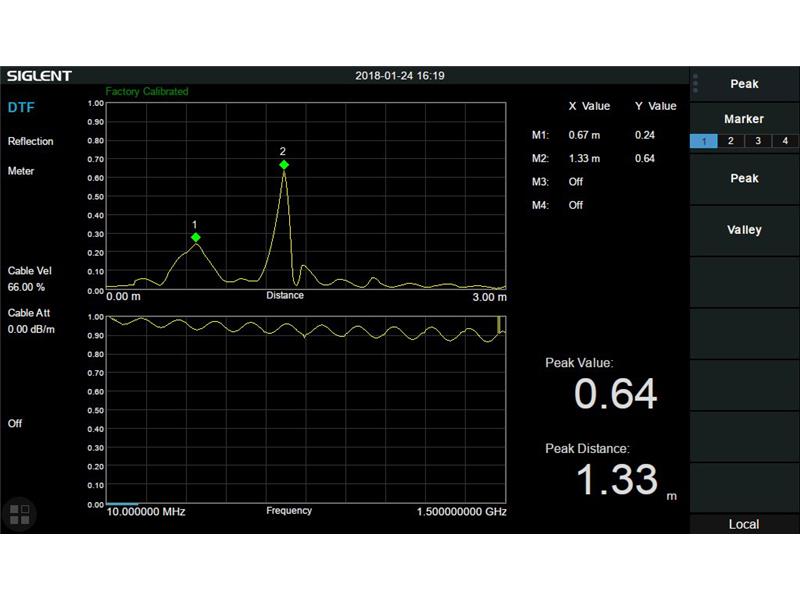

    - odległość do uszkodzenia
    - analiza modulacji
    - zestaw pomiarowy EMI Pre-compliance
    - zaawansowany zestaw pomiarowy
  • Na wyposażeniu: ekran dotykowy 10,1 cala (1024x600), myszka i klawiatura
  • Sterowanie przez przeglądarkę na PC i urządzenia mobilne)

Dane techniczne

Model SVA1015X SVA1032X SVA1075X

  • Zakres częstotliwości analizatora spektralnego:
    - SVA1015X: 9kHz ÷ 1,5GHz
    - SVA1032X: 9kHz ÷ 3,2GHz
    - SVA1075X: 9kHz ÷ 7,5GHz
  • Zakres częstotliwości wektorowego analizatora sieci:
    - SVA1015X: 10MHz ÷ 1,5GHz
    - SVA1032X: 100kHz ÷ 3,2GHz
    - SVA1075X: 100kHz ÷ 7,5GHz
  • Rozdzielczość pasma:
    - SVA1015X: 1Hz ÷ 1MHz
    - SVA1032X: 1Hz ÷ 1MHz
    - SVA1075X: 1Hz ÷ 3MHz
  • Wyświetlany średni poziom szumu:
    - SVA1015X: -156dBm/Hz
    - SVA1032X: -161dBm/Hz
    - SVA1075X: -165dBm/Hz
  • Szum fazy:
    - SVA1015X: <-99dBc przy 1GHz, offset 10kHz
    - SVA1032X: <-98dBc przy 1GHz, offset 10kHz
    - SVA1075X: <-98dBc przy 1GHz, offset 10kHz
  • Całkowita precyzja amplitudy:
    - SVA1015X: <1,2dB
    - SVA1032X: <0,7dB
    - SVA1075X: <0,7dB
  • Generator śledzący:
    - SVA1015X: standard, 5MHz÷1,5GHz
    - SVA1032X: standard, 100kH÷3,2GHz
    - SVA1075X: standard, 100kH÷7,5GHz
  • Ekran dotykowy: standard, mysz i klawiatura na wyposażeniu
  • Zaawansowany zestaw pomiarowy: CHP, ACPR, OBW, CNR, harmoniczne, TOI, monitor
  • Analiza wektorowa sieci: wektor S11, wektor S21

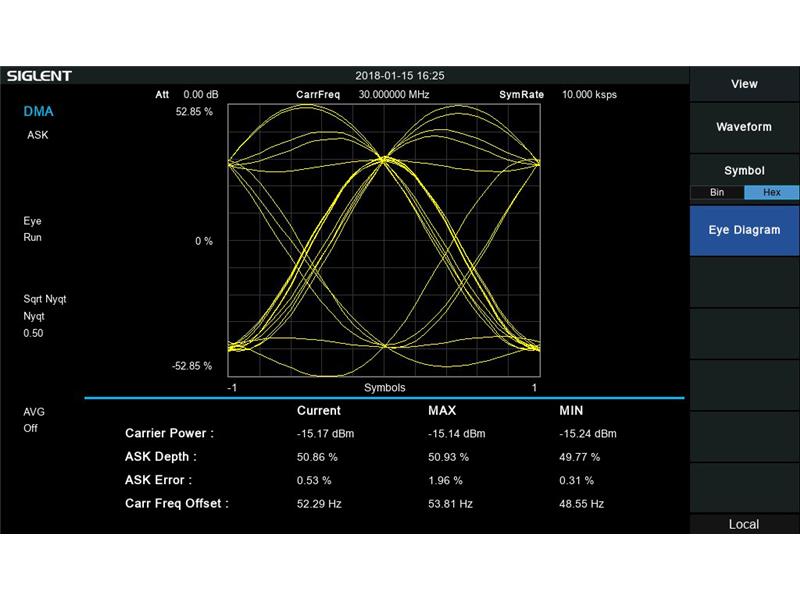

  • Analiza modulacji: AM, FM, ASK, FSK, MSK, PSK, QAM
  • Zestaw pomiarowy EMI Pre-Compliance: filtr EMI i detektor Quai-Peak, program Easy Spectrum

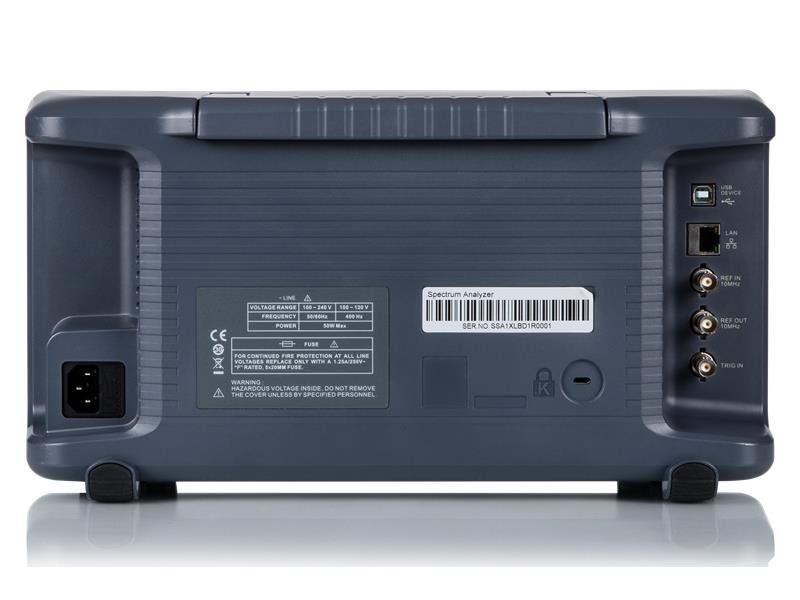

  • Interfejsy komunikacyjne: LAN, USB Device, USB Host, USB-GPIB
  • Możliwość zdalnego sterowania: SCPI / Labview / IVI, oparty na USB-TMC / VXI-11 / Socket / Telnet

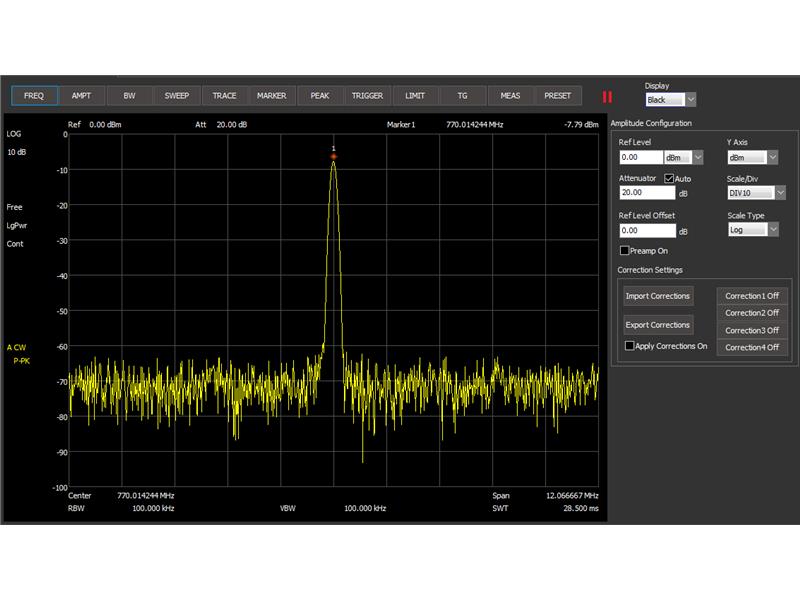

  • Zdalne sterowanie program: Easy Spectrum, przeglądarka web
