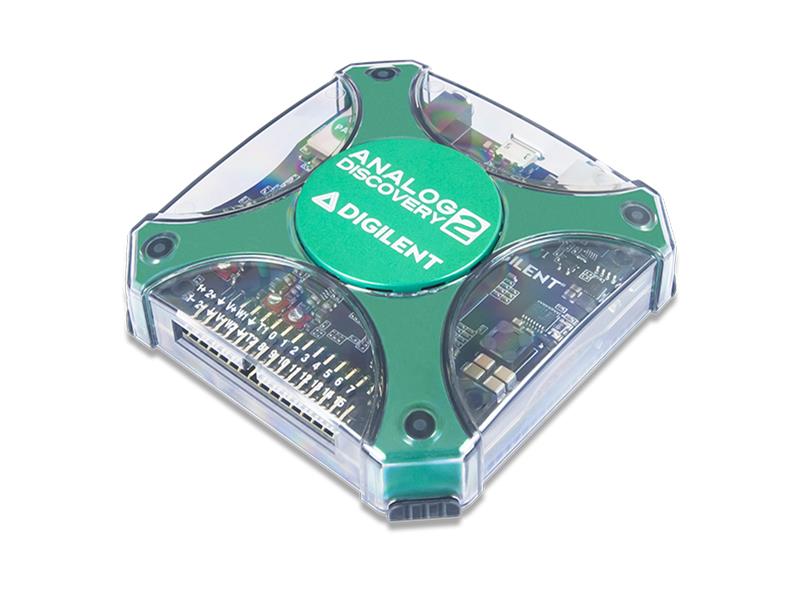

Analog Discovery 2

Oscyloskop USB 100 MS/s, analizator stanów logicznych i zasilacz o zmiennym napięciu

Analog Discovery 2
Producent:
Digilent

Analog Discovery 2 to oscyloskop USB, analizator stanów logicznych i instrument wielofunkcyjny pozwalający dokonywać pomiarów, wizualizować, generować , rejestrować oraz kontrolować obwody sygnałów mieszanych wszelkiego rodzaju. Urządzenie pomimo swoich niewielkich rozmiarów jest wystarczająco mocne, żeby zastąpić stos sprzętu laboratoryjnego . Pozwala inżynierom, studentom czy też entuzjastom elektroniki na swobodną pracę z obwodami analogowymi i cyfrowymi zarówno w laboratorium jaki i poza nim. Wejścia i wyjścia analogowe oraz cyfrowe można podłączyć do obwodu za pomocą prostych sond przewodowych. Alternatywnie do podłączenia można użyć adapter Analog Discovery BNC i sondy BNC.


Funkcjonalności:
Urządzenie Analog Discovery 2 można skonfigurować do pracy jako jeden z kilku tradycyjnych przyrządów testowo-pomiarowych takich jak:
• Oscyloskop
• Generator przebiegów
• Zasilacz
• Woltomierz
• Rejestrator danych
• Analizator stanów logicznych
• Generator wzorców
• Statyczne wejścia/wyjścia
• Analizator widma
• Analizator sieci
• Analizator impedancji
• Analizator protokołów
• Śledzenie krzywej

Szczegółowy opis funkcjonalności:
• Dwukanałowy oscyloskop cyfrowy USB (1 MΩ, ±25 V, różnicowy, 14-bitowy, 100 MS/s, 30 MHz+*)
• Dwukanałowy generator przebiegów arbitralnych (±5 V, 14-bit, 100 MS/s, pasmo 12 MHz+*)
• 16-kanałowy cyfrowy analizator stanów logicznych (3,3 V CMOS i tolerancja 1,8 V lub 5 V, 100 MS/s)
• 16-kanałowy generator wzorów (3,3 V CMOS, 100 MS/s)
• 16-kanałowe wirtualne cyfrowe wejścia/wyjścia, w tym przyciski, przełączniki, wyświetlacze i diody LED, które idealnie nadają się do aplikacji do trenowania logiki
• Dwa cyfrowe sygnały wyzwalające wejścia/wyjścia do łączenia wielu instrumentów lub dostarczania zewnętrznego źródła wyzwalania
• Woltomierz dwukanałowy
• Analizator sieci z schematami przenoszenia obwodu Bode, Nyquist, Nichols. Analizator sieci ma zakres od 1 Hz do 10 MHz.
• Analizator widma zdolny do pomiarów widma mocy i widma (poziom szumów, SFDR, SNR, THD itp.)
• Rejestrator danych z możliwością eksportu danych i funkcji wykresów.
• Analizator impedancji do analizy elementów pojemnościowych i indukcyjnych
• Śledzenie krzywej do analizy charakterystyk dyskretnych półprzewodników, takich jak diody i tranzystory
• Analizator protokołów z SPI, I2C, CAN, AVR i UART
• 2 programowalne zasilacze (0,5 V do 5 V, -0,5 V do -5 V). Maksymalny dostępny prąd wyjściowy i moc zależą od wyboru zasilania Analog Discovery 2
• Stereofoniczny wzmacniacz audio do napędzania zewnętrznych słuchawek lub głośników za pomocą replikowanych sygnałów generatora przebiegów arbitralnych
• Dostępny zestaw Software Development Kit do programowania w Pythonie i C++ oraz zestaw narzędzi do programowania w LabVIEW
• Wsparcie MATLAB dla Data Acquisition Toolbox
*Uwaga: Aby osiągnąć maksymalną przepustowość, wymagane jest użycie adaptera BNC do wykrywania analogowego.

Co wchodzi w skład zestawu?
• Analog Discovery 2 (o wymiarach 3,23 cala x 3,25 cala x 7/8 cala)
• Pudełko projektowe do przenoszenia zestawu (o wymiarach 7 cali x 5,75 cala x 1,5 cala)
• Kabel USB A - micro B
• Kabel sygnałowy 2x15 flywire
• Zestaw pięciu 6-pinowych męskich nagłówków
• Kabel ferrytowy snap-on
• 30-pinowe etykiety flywire


Oprogramowanie WaveForms:
Korzystanie z dostępnych instrumentów jest możliwe dzięki oprogramowaniu WaveForms kompatybilnym z systememi MAC, Linux i Windows. Analog Discovery 2 komunikuje się z WafeForms przez połączenie USB z komputerem.

Dodatkowe akcesoria:
W celu zapewnienia dodatkowej funkcjonalności można kupić dodatkowe akcesoria takie jak adapter BNC, który łączy standardowe przewody pomiarowe i sondy zakończone BNC z oscyloskopem i generatorem przebiegów Analog Discovery oraz zwiększa szerokość pasma oscyloskopu i generatora przebiegów, adapter do płytki Breadboard i Breakout do bezpośredniego połączenia z płytką stykową lub analizator impedancji zapewniający automatyczną regulację rezystorów odniesienia i przekaźników.
