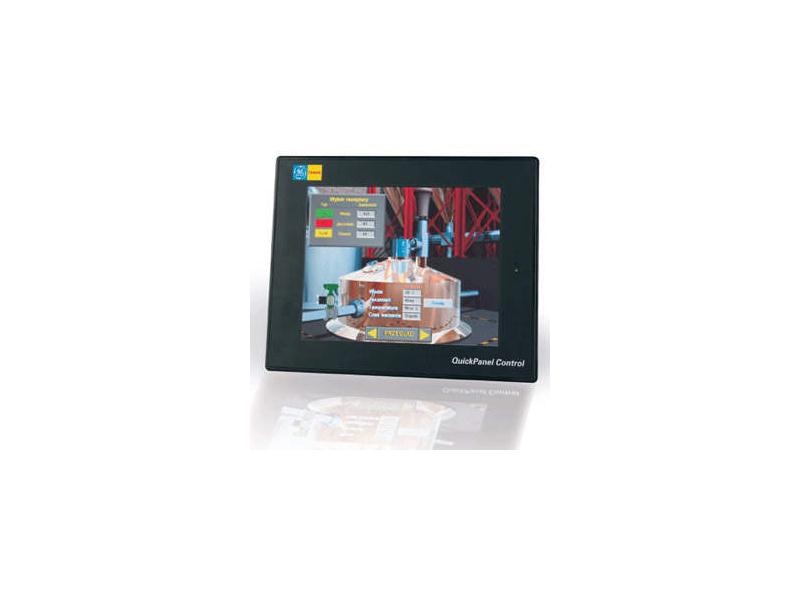

ASTOR - Panele operatorskie Quickpanel Control & View

Panele Quickpanel CE są najnowszą i najnowocześniejszą rodziną paneli operatorskich w ofercie firmy GE Fanuc Automation. Są to urządzenia wyposażone w:
• ekran dotykowy (monochromatyczny lub kolorowy, z matrycą STN lub TFT) o przekątnej 6", 10", 12" lub 15",
• szybkie procesory Intel XScale,
• pamięć RAM o pojemności 16 MB lub 32 MB (z możliwością rozbudowy do 80 MB lub 96 MB),
• pamięć nieulotną Flash, przeznaczoną do przechowywania aplikacji i danych,
• system operacyjny Microsoft Windows CE.NET.

Każdy panel dostarczany jest z preinstalowanym oprogramowaniem Proficy Machine Edition View Runtime dla 8000 zmiennych zewnętrznych. Dzięki temu możliwości Quickpaneli CE w zakresie grafiki i prezentacji danych są zbliżone do systemów SCADA, uruchamianych na komputerze PC:
• animowane na wiele sposobów obiekty graficzne,
• biblioteka gotowych elementów graficznych,
• umieszczanie gotowych obrazów pochodzących spoza aplikacji, np. zdjęć instalacji,
• obsługa alarmów - grupowanie, zatwierdzanie, kasowanie,
• zabezpieczanie aplikacji hasłami,
• pisanie i uruchamianie skryptów np. do wykonywania cyklicznych obliczeń lub obsługi zdarzeń (do dyspozycji są prosty język skryptowy pakietu Proficy Machine Edition View lub język zgodny ze składnią Visual Basic),
• wyświetlanie danych w postaci trendów wielopisakowych.

Panele Quickpanel CE charakteryzują się bogatymi możliwościami komunikacyjnymi dzięki licznym programom komunikacyjnym (m.in. do sterowników GE Fanuc, Allen Bradley, Siemens i innych) i wbudowanym portom szeregowym (RS232, RS485) oraz Ethernet. Istnieje również możliwość rozbudowy paneli o dodatkowe specjalistyczne karty komunikacyjne, np. dla sieci Profibus, DeviceNet i Genius.

Panele operatorskie mają dodatkowe porty do rozbudowy pamięci RAM, dołączania kart pamięci w standardzie CompactFlash (do zapisu aplikacji lub gromadzonych danych) oraz porty USB (dzięki którym można wykorzystywać urządzenia takie, jak myszki, klawiatury czy przenośne pamięci typu PenDrive).

Panele Quickpanel CE potrafią współpracować z systemami SCADA, dzięki pełnej obsłudze standardu OPC - serwer OPC wbudowany jest w każdy panel. Należy tu podkreślić, że panele Quickpanel CE obsługują również najnowsze rozszerzenie tego standardu: OPC Alarms and Events (OPC A&E), które umożliwia efektywne przesyłanie informacji o alarmach i innych zdarzeniach z panela operatorskiego bezpośrednio do oprogramowania SCADA. Zgodność opisywanych paneli ze standardem OPC sprawia, że urządzenia te doskonale sprawdzają się jako element rozbudowanych (rozproszonych) systemów sterowania, potrafiąc efektywnie integrować różne platformy, urządzenia i programy SCADA.

Panele Quickpanel CE może pełnić rolę serwera WWW, publikującego aplikację wizualizacyjną i raporty w sieci Internet.

W prosty sposób (wystarczy jedynie zaznaczenie odpowiedniej opcji w tworzonej aplikacji), bez konieczności pisania kodu w języku HTML, wybrane ekrany będą udostępniane w sieci, w trybie tylko do odczytu lub z opcją sterownia. Dzięki temu możliwe jest nadzorowanie działającego systemu sterowania za pomocą komputera PC z przeglądarką Internet Explorer, znajdującego się w innej lokalizacji. W Internecie mogą być również publikowane raporty, które są generowane przez panel na podstawie szablonów przygotowanych przez projektanta w postaci plików HTML.

Panel operatorski Quickpanel CE może również pracować jako terminal innej aplikacji, posiada bowiem wbudowany program klienta terminalowego, mogącego współpracować np. z Serwisami Terminalowymi systemu Windows 2000 Server.

Panele Quickpanel CE Control to urządzenia będące połączeniem panela operatorskiego, przeznaczonego do wizualizacji danych ze sterownikiem PLC. Panele Control mogą realizować program sterujący napisany w jednym z pięciu standardowych języków programowania (język drabinkowy, lista instrukcji, SFC, ST, FB). Sygnały obiektowe podłączone są do panela poprzez układy wejść/wyjść rozproszonych, działających w sieci Profibus DP, DeviceNet, Genius, Ethernet, lub też poprzez kasety rozszerzające sterownika VersaMax lub 90-30.

Ważną zaletą paneli operatorskich Quickpanel CE jest również fakt istnienia zintegrowanego środowiska narzędziowego Proficy Machine Edition, które umożliwia konfigurowanie i programowanie zarówno paneli operatorskich (moduł View), jak i sterowników PLC oraz kontrolerów PACSystems (moduł Logic Developer), co stanowi bardzo znaczące ułatwienie dla inżynierów projektujących rozbudowane systemy sterowania.
