Satelline-3AS(d) VHF jest radiomodemem przeznaczonym do szybkiej transmisji danych w trybie half-duplex (przesyłanie danych z szybkim przełączaniem kierunku). Łączy funkcjonalność nowoczesnego sprzętu z całkowicie nową architekturą oprogramowania.

KONSTRUKCJA URZĄDZENIA

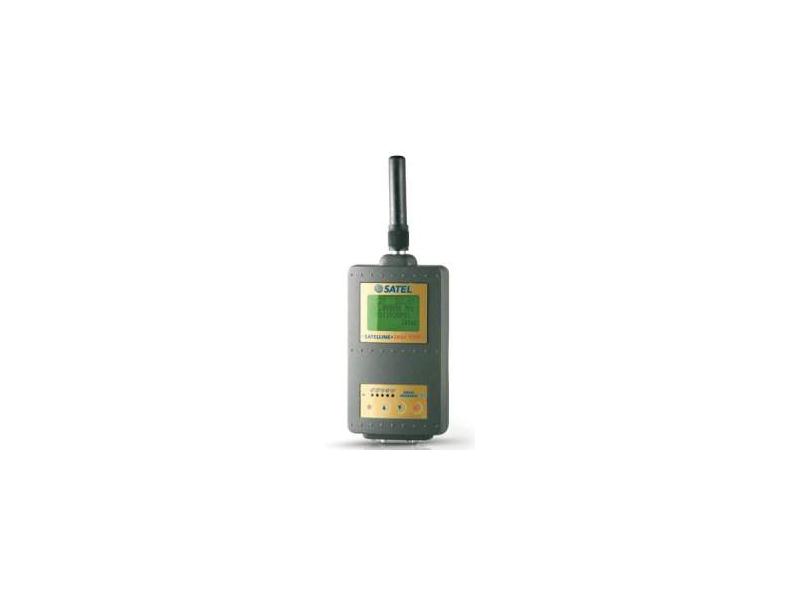

Radiomodem Satelline-3AS(d) VHF składa się z modemu, nadajnika oraz odbiornika radiowego, zintegrowanych w aluminiowej obudowie. Na zewnątrz obudowy wyprowadzone jest gniazdo portu szeregowego oraz złącze antenowe typu TNC. Na obudowie umieszczony jest zestaw diod informujących o stanie linii sygnałowych portu szeregowego.

Radiomodem pracuje w paśmie częstotliwości 138 ÷ 174 MHz. Możliwe jest zastosowanie odstępu sąsiedniokanałowego 12.5 kHz lub 25 kHz. W pierwszym przypadku do dyspozycji jest 160 kanałów, w drugim 80. Satelline-3AS(d) VHF jest kompatybilny z trzema standardami interfejsów: RS232, RS422 oraz RS485.

Dostępne są cztery modele radiomodemów Satelline-3AS(d) VHF. Pierwszy z nich to wersja podstawowa. Drugim modelem jest radiomodem dodatkowo wyposażony w podświetlany wyświetlacz ciekłokrystaliczny oraz czteroprzyciskową miniklawiaturę. Dzięki temu możliwa jest zmiana wszystkich ustawień urządzenia, przez co nie ma konieczności podłączania komputera i wykorzystywania programu terminala (analogicznie jak w przypadku radiomodemów 3ASd). Kolejną odmianą jest radiomodem bez wyświetlacza LCD i miniklawiatury, za to wyposażony w dodatkowy element chłodzący. Zastosowanie dodatkowego elementu chłodzącego jest wymagane w przypadku używania do transmisji maksymalnej mocy nadajnika (5 W). Ostatnią odmianą radiomodemu Satelline-3AS(d) VHF jest model wyposażony zarówno w wyświetlacz ciekłokrystaliczny z miniklawiaturą jak i dodatkowy element chłodzący.

MOC NADAJNIKA I PRĘDKOŚĆ TRANSMISJI

Radiomodem Satelline-3AS(d) VHF charakteryzuje się maksymalną mocą 5 W. Moc ta jest programowo konfigurowalna i może wynosić: 100 mW, 500 mW, 1 W oraz 5 W.

Czułość odbiornika wynosi -80 ÷ -118 dBm i podobnie jak moc jest konfigurowalna. Prędkość transmisji danych w powietrzu wynosi 9600 bit/s (w przypadku zastosowania odstępu sąsiedniokanałowego 12.5 kHz), albo 19200 bit/s (w przypadku zastosowania odstępu sąsiedniokanałowego 25 kHz), natomiast prędkość transmisji na porcie jest konfigurowalna i wynosi 1200 ÷ 38400 bit/s. Satelline-3AS(d) VHF zasilany jest prądem stałym o napięciu 9 ÷ 30 V.

KONFIGURACJA RADIOMODEMU

Konfiguracja i nadzór sieci radiomodemów Satelline-3AS(d) VHF odbywa się poprzez radiomodem nadrzędny (Master), połączony poprzez port szeregowy do komputera PC z zainstalowanym dedykowanym oprogramowaniem Satel NMS PC. Sieć jest rysowana na ekranie komputera przy użyciu łatwych w obsłudze narzędzi do projektowania. Ustawienia są następnie wgrywane do poszczególnych radiomodemów przy użyciu kabla szeregowego, łączącego radiomodem Satelline-3AS(d) VHF z komputerem.

System NMS umożliwia zdalną modyfikację ustawień dowolnego radiomodemu pracującego w sieci za pomocą radiomodemu nadrzędnego (Master).

MONITORING I DIAGNOSTYKA

Radiomodemy Satelline-3AS(d) VHF pracują w oparciu o System Zarządzania Siecią (NMS). Umożliwia on stały monitoring sieci radiomodemów (on-line) bez przerywania normalnej pracy systemu. Polega to na dołączaniu niewielkiej ilość danych diagnostycznych do każdego pakietu danych przesyłanego przez sieć. Dane te nie zakłócają transmisji danych użytkownika. System umożliwia monitorowanie w czasie rzeczywistym szeregu istotnych z punktu widzenia diagnostyki sieci parametrów takich jak moc odbieranego sygnału (Received Signal Strength RSSI) dla każdego kierunku połączenia, napięcie zasilania modemu i temperaturę pracy. Informacje te są gromadzone na komputerze w oprogramowaniu Satel NMS PC. Oprogramowanie to umożliwia śledzenie trendów i regularnie występujących zdarzeń.

Więcej informacji na temat radiomodemów Satelline-3AS(d) VHF: strona internetowa www.astor.com.pl
