ASTOR - Redundantny system sterowania PACSystems HA

GE Intelligent Platforms, jeden z kluczowych dostawców systemów automatyki na rynku, rozbudował ofertę systemów wysokiej dostępności o nowy układ wysokiej dostępności PNSR pozwalający na pracę w architekturze pierścienia sieci Profinet.

Nowe rozwiązanie PNSR (Profinet Systems Redundancy) to system gorącej rezerwacji gwarantujący bez uderzeniowe przełączenie na element rezerwowy w razie wystąpienia awarii. Od innych rozwiązań odróżnia się przede wszystkim dużo prostszą architekturą oraz niższym kosztem wdrożenia dzięki zastosowaniu nowoczesnych kontrolerów do sieci Profinet. Kontrolery sieci Profinet standardowo wyposażone są w redundantne interfejsy miedziane i światłowodowe obsługujące prędkość 10/100/1000 Mbps oraz wbudowaną obsługę protokołu MRP co pozwala na wymianę danych pomiędzy kontrolerami i oddalonymi węzłami wejść-wyjść w sieci światłowodowej o topologii pierścienia. Redukuje to koszty okablowania oraz eliminuje konieczność instalowania dodatkowych konwerterów medium.

System PNSR pozwala na redundancję systemu na następującym poziomie:

• Jednostek centralnych
• Zasilaczy systemowych
• Modułów komunikacyjnych
• Magistral komunikacyjnych
• Modułów do synchronizacji danych

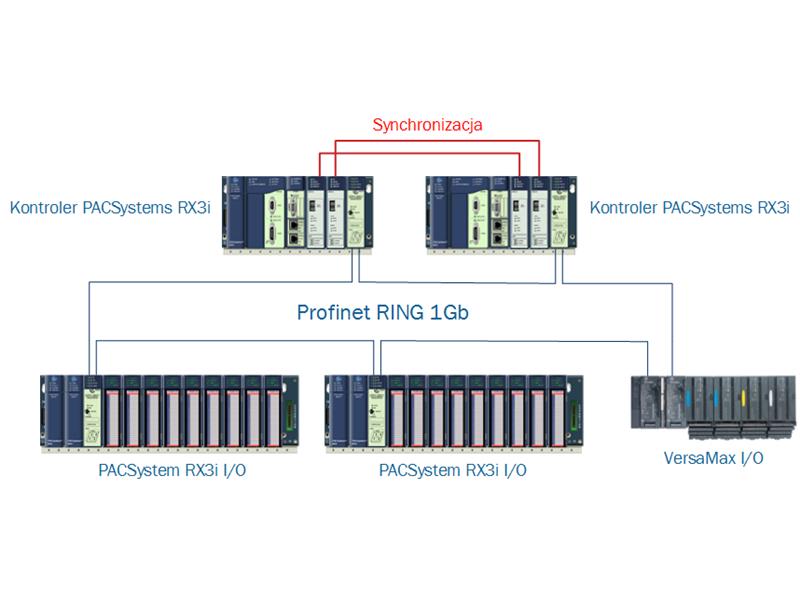

Redundantne kontrolery wymieniają informacje między sobą przy pomocy dedykowanych modułów do sprzętowej synchronizacji danych. Moduły te połączone są ze sobą łączem światłowodowym (nawet do 10km) i komunikują się z szybkością 2.12 GHz co pozwala dwukrotnie w każdym cyklu kontrolera synchronizować dane procesowe bez obciążania jednostki centralnej. Dzięki temu możliwa jest zamiana ról kontrolerów w czasie pojedynczego cyklu z gwarancją przełączenia bez uderzenia. W pełni skalowalna architektura systemu oraz możliwość zastosowania układów wejść-wyjść serii VersaMax lub PACSysystm RX3i pozwala zbudować system dopasowany do potrzeb z możliwością jego późniejszej rozbudowy optymalizując koszy wdrożenia i eksploatacji.

Więcej informacji na temat działania oraz przeznaczenia systemów redundantnych można znaleźć na stronie http://www.astor.com.pl/HA
