Ostatnia aktualizacja: 2012-02-17

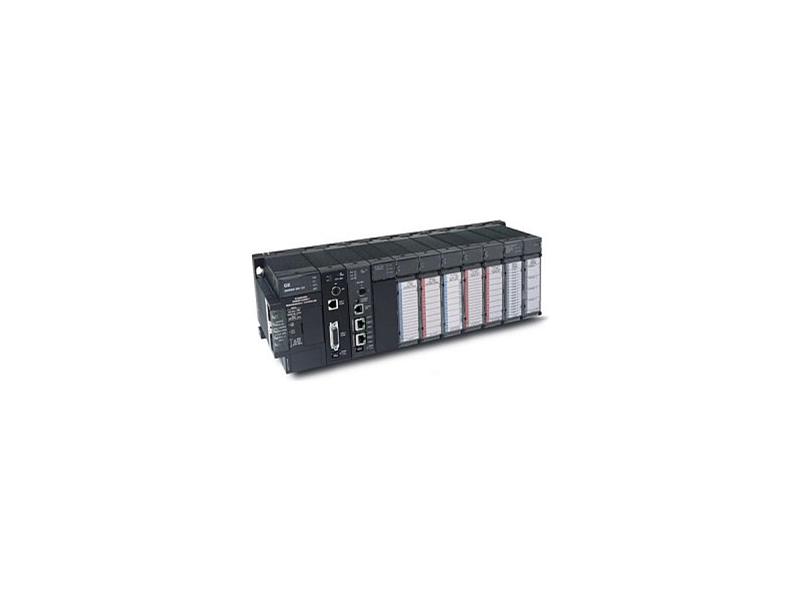

Sterowniki PLC serii 90-30 to jedne z najczęściej spotykanych na instalacjach automatyki systemów sterowania od GE Intelligent Platforms. Pomimo iż od premiery rozwiązania na rynku upłynęło wiele lat, dostępna w urządzeniach funkcjonalność sprawia, że seria ta w dalszym ciągu jest szeroko wykorzystywana w aplikacjach o średniej i dużej wielkości.
Sterowniki serii 90-30 mogą pracować jako autonomiczne systemy sterowania, bądź też stanowić część większych układów. Znajdują zastosowanie zarówno przy automatyzacji pojedynczych maszyn jak i kompletnych procesów produkcyjnych. Są jednymi z najszybszych sterowników w swojej klasie, oferując całą gamę dodatkowych funkcji w oparciu o specjalizowane moduły i oprogramowanie.
Cechy sterowników PLC serii 90-30
- szybkie procesory z możliwością programowania i konfiguracji na ruchu
- modułowa budowa oparta o 5- lub 10-gniazdowe kasety
- korzystny stosunek ceny do funkcjonalności
- bardzo szybkie sterowanie procesami dyskretnymi
- modułowa budowa, elastyczny dobór rozwiązania do zaistniałych potrzeb (12 różnych CPU i 60 modułów rozszerzeń)
- konfigurowalna pamięć przeznaczona na program sterujący i dane
- trzy języki programowania sterownika: C, Instruction List, Ladder Logic
- wbudowane porty komunikacyjne z możliwością pracy w sieciach Ethernet, Profibus DP, DeviceNet, Genius
- obsługa funkcji Web Servera
- obsługa serwonapędów i silników krokowych
- obsługa przerwań czasowych i procedur
Możliwość migracji do najbardziej wydajnych kontrolerów PACSystems
Następcą sterowników PLC serii 90-30 są kontrolery PACSystems RX3i , które mogą wykorzystywać moduły wejść-wyjść przeznaczone do serii 90-30. Ponadto kaseta bazowa wykorzystywana przez kontroler RX3i, obsługuje szybką magistralę PCI oraz starszą - stosowaną w 90-30, dzięki czemu przejście na nową platformę może być zrealizowane w oparciu o moduły oraz magazyn serwisowy wykorzystywany obecnie na instalacji.
Elastyczny dobór rozwiązania do potrzeb aplikacji
Bogaty wybór modułów typowych i specjalizowanych umożliwia stworzenie jednorodnego systemu sterowania, co w konsekwencji likwiduje problem różnorodności urządzeń sterujących w zakładzie. Dostępny szereg jednostek centralnych o bardzo zróżnicowanych właściwościach pozwala na zbudowanie systemu zgodnego z własnymi potrzebami. Oprócz standardowych modułów wejść i wyjść w sterowniku można zainstalować moduły współpracujące bezpośrednio z urządzeniami pomiarowymi, moduły pozycjonujące, moduły sterowania silnikami krokowymi, moduły licznika impulsów wysokiej częstotliwości, moduły procesora sygnałów szybkozmiennych, moduł programowalnego koprocesora oraz szereg modułów komunikacyjnych.
Konfiguracja i programowanie na ruchu
Konfiguracja i programowanie systemu może odbywać się na ruchu z wykorzystaniem komunikacji szeregowej lub Ethernet. Realizowane jest to z poziomu oprogramowania narzędziowego Proficy Machine Edition, które pozwala na budowanie algorytmów sterowania z wykorzystaniem języka drabinkowego, listy instrukcji lub języka C. Programowanie sterownika ma charakter strukturalny co pozwala na wykorzystywanie procedur. Do dyspozycji programisty oddano bardzo bogatą bibliotekę gotowych elementów funkcyjnych obejmującą styki, przekaźniki czasowe, liczniki, funkcje matematyczne, relacje, operacje na pojedynczych bitach i blokach danych, operacje tablicowe, funkcje konwersji i różne funkcje sterujące, w tym algorytm regulatora PID z możliwością programowego dostrajania parametrów w trakcie trwania procesu.
Szerokie możliwości komunikacyjne
Komunikacja w sterownikach serii 90-30 odbywa się przy pomocy wbudowanych w jednostkę centralną portów szeregowych i Ethernet lub z wykorzystaniem opcjonalnych modułów rozszerzeń. Przy ich pomocy 90-30 może pracować jako Master oraz Slave w sieci Profibus DP, DeviceNet, Genius, Interbus S.
