Zdalne sterowanie i dostęp przez GPRS

GPRS to skrót pochodzący od General Packet Radio Service, a określa usługę szybkiej i efektywnie wykorzystywanej, bazującej na technologii internetowej transmisji danych w sieci komórkowej. Zasięg usługi GPRS jest identyczny jak sieci komórkowej GSM operatora komórkowego, ponieważ oparta jest na tej samej technologii.
Przy pomocy GPRS’u można wchodzić bezpośrednio na strony internetowe/intarnetowe. Czas oczekiwania na nawiązanie połączenia jest w GPRS’ie znacząco krótszy niż przy wykorzystaniu dotychczasowych systemów GSM. Stacje zdalne jak i systemy nadrzędne mają natychmiast dostęp do informacji, bez długich procedur nawiązywania połączenia. Także ze względu na to, że opłata jest za rzeczywistą ilość danych (kByte), a nie za czas trwania połączenia, nie jest potrzebne ciągłe nawiązywanie i rozłączanie połączenia, co również pozwala zaoszczędzić na kosztach eksploatacji. Oznacza to również, że wykonywana aplikacja zdalnego sterowania/nadzoru przez sieć komórkową jest znacząco uproszczona. Ilość przesyłanych danych może być z góry oszacowana. Przez wybór odpowiedniej taryfy powstają tylko miesięczne koszty stałe podobnie jak tzw. Flat Rate i nie ma żadnych zmiennych kosztów. W przeciwieństwie do transmisji GSM wysokość kosztów transmisji danych GPRS jest zależna jedynie od ilości rzeczywiście przesłanych danych (kByte), ponadto czas odczytu i zapisu danych nie powoduje żadnych dodatkowych_kosztów.
Szybka transmisja danych:
Ze względu na to, że podczas transmisji danych GPRS używanych jest równolegle wiele kanałów radiowych, prędkość transmisji jest znacząco zwiększona. Ilość równolegle użytecznych kanałów radiowych, a przez to osiągnięta prędkość transmisji jest zależna od używanych terminali GPRS. W jednym kanale możliwa jest prędkość transmisji danych brutto 13.4 kB/s.

Sposób funkcjonowania
Połączenia GPRS są połączeniami internetowymi i nie mogą być tworzone punktu-punkt, jak to miało miejsce w GSM i realizowane z wykorzystaniem numeru telefonu. Ze względu na to, że stacje zdalne/pomiarowe nie posiadają stałych adresów internetowych, musiała być stworzona metoda, która pomimo tego umożliwia komunikację. Do tego jest potrzebny DNS Router (GPRS Manager) oraz inteligentny terminal GPRS (Dr. Neuhaus), który loguje się do GPRS Manager’a. Ten Manager GPRS jest wysokodostępnym Serwerem DNS, zainstalowanym ze stałym adresem internetowym i stałym łączem (DSL) oraz organizuje on przepływ danych GPRS pomiędzy stacjami zdalnymi.

Komunikacja pomiędzy terminalami GPRS

Jeżeli urządzenie „A“ chce nawiązać połączenie z urządzeniem „B”, to GPRS Manager „łączy” 2 dynamiczne adresy IP ze sobą (on organizuje wzajemną komunikację tych dwóch urządzeń).
Do tego musi być wcześniej odpowiednio przygotowany GPRS Manager. Prócz tego każdy terminal (terminal GPRS ze sterowaniem) jest następująco jednokrotnie konfigurowany w GPRS Manager’ze (Server):
• Nazwa urządzenia (połączony terminal przesyła przy logowaniu do GPRS Manager’a „nazwę urządzenia” i hasło. Na podstawie nazwy urządzenia następuje przyporządkowanie terminala do tzw. „Subscriber Port“’u z identyczną nazwą urządzenia. Jeżeli hasło zgadza się, to logowanie terminala jest akceptowane)
• Watchdog Timer (tym samym jest określany interwał czasowy niezbędny do kontroli terminala -> sprawdzanie czy połączenia jest dostępne? terminal jest OK.?
Warianty możliwych zastosowań
Możliwe są różne warianty aplikacji GPRS:

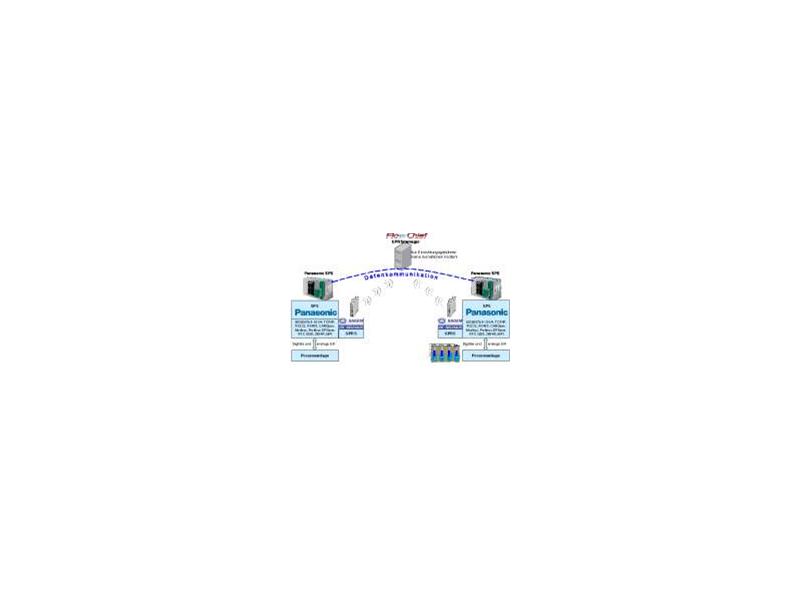

1. Komunikacja Punkt-Punkt pomiędzy sterownikami (patrz rys.2):
Użytkownik nie utrzymuje żadnego własnego GPRS Manager’a, ale użytkuje oferowaną funkcjonalność przez Flowchief. Ponosimy wyłącznie koszty utworzenia, jednak nie są potrzebne żadne dodatkowe opłaty. Opłaty za koszty transmisji (np. w sieci T-Mobile taryfa M2MConnect) są wyliczane na podstawie rzeczywistej ilości przesłanych danych i wynosi pomiędzy € 7,90 (1MB) a € 10,90 (10MB) na stację zdalną.
2. Komunikacja z systemem nadrzędnym FlowChief (patrz rys.3)
Użytkownik inwestuje w nowoczesny, stworzony analogicznie do przeglądarki, nadrzędny system wizualizacji procesu FlowChief (www.flowchief.de) z wbudowanym GPRS Manager’em. Ten nadrzędny system wizualizacji i zarządzania procesem potrzebuje własnego adresu IP w Internecie oraz stałego łącza z Internetem. Użytkownik buduje samodzielnie stację zdalną z wykorzystaniem GPRS’u.
Komunikacja pomiędzy nadrzędnym systemem wizualizacji i zarządzania procesem FlowChief, a terminalem GPRS stacji zdalnej.

3. Integracja GPRS Manager’a jako OPC Servera w dostępnych, bazujących na środowisku Windows, systemach wizualizacyjnych (InTouch, Wizon, Intellution, WINCC, Zenon, Schramm itp.):
Użytkownik nabywa GPRS Manager’a jako oprogramowanie w firmie Panasonic lub FlowChief i instaluje ten software komunikacyjny w dotychczas używanym systemie wizualizacyjnym. System wizualizacyjny potrzebuje własnego adresu IP w Internecie, jak również stałego łącza z Internetem. Użytkownik buduje samodzielnie stację zdalną z wykorzystaniem GPRS’u, jak ma to miejsce dla oprogramowania wizualizacyjnego FlowChief.
Kiedy należy decydować się na komunikację GPRS w systemach automatyki?
• Gdy dane alarmowe muszą być szybko transmitowane (nawiązywanie połączenia w GSM jest zbyt długie).
• Gdy transmisja CSD (transmisja danych w GSM) lub SMS jest zbyt droga.
• Gdy aktualne dane dla systemu wizualizacji, jak również stałe łącze powinny być stale do dyspozycji.
• Gdy połączenie z systemem wizualizacji powinno być oparte o protokół TCP/IP.
• Gdy mamy dużą ilość stacji zdalnych, które muszą być zdalnie nadzorowane/sterowane bez łączności telefonicznej i kabli.
• Gdy dane ze sterownika PLC muszą być wizualizowane i przesyłane przez HTML (Technologia WEB w FP Web-Server’ze)
• Gdy musi być dostępna wyższa prędkość transmisji (więcej niż 9,6 kB/s)

Przykłady taryf *

Abonament (T-Mobile): € 3,95 + VAT
Opłata za dane (T-Mobile): € 2,95 + VAT (dla 1 MB danych -> M2M Data1)
Koszt łączny / miesięczny: € 6,90 + VAT
Abonament (T-Mobile): € 3,95 + VAT
Opłata za dane (T-Mobile): € 4,95 + VAT (dla 5 MB danych -> M2M Data5)
Koszt łączny / miesięczny: € 8,90 + VAT
Abonament (T-Mobile): € 3,95 + VAT
Opłata za dane (T-Mobile): € 6,95 + VAT (dla 10 MB danych -> M2M Data10)
Koszt łączny / miesięczny: € 10,90 + VAT
* Przykłady cen operatora T-Mobile w Niemczech, taryfa „M2MConnect“, Okres umowy 24/36 miesiące

Dla małych stacji zdalnych wystarcza taryfa 1 MByte’owa (M2M Data1). Dla średnich stacji zdalnych z np. 30 meldunkami, 2 wartościami liczników, 16 rozkazami sterującymi, 2 wartościami pomiarowymi, 1 wartością zadawaną i przy przesyłaniu danych co 5 minut wystarcza 5 MByte’ów transmisji danych na miesiąc, a dla dużych stacji zdalnych całkowicie wystarczy 10 MByte’ów miesięcznie.
