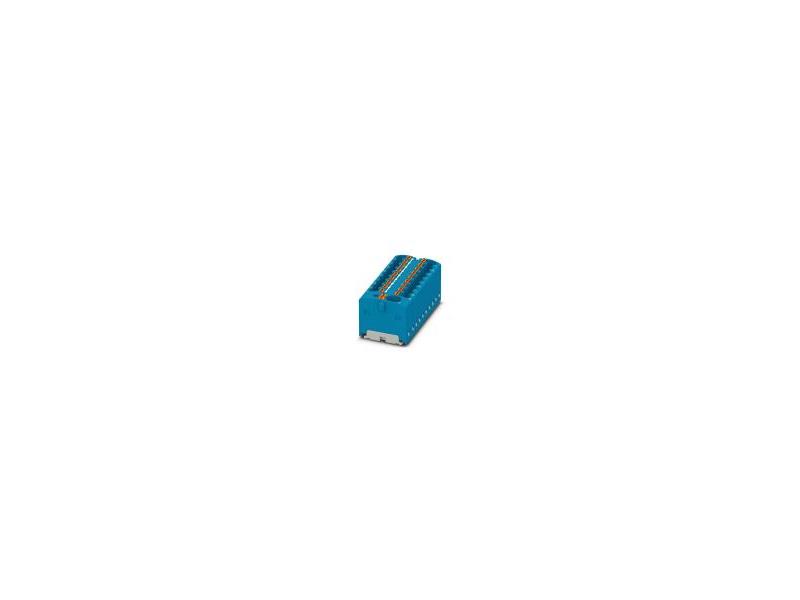

Blok rozdzielczy PTFIX 4/18X1,5 BU

Typ produktu: Złączka instalacyjna
Ilość przyłączy: 19
Liczba rzędów: 1
Właściwości izolacji
Kategoria przepięciowa: III
Stopień zabrudzenia: 3
Znamionowe napięcie udarowe: 6 kV
Maksymalna utrata mocy w warunkach znamionowych: 0,56 W
Zasilanie: tak
Liczba przyłączy na poziom: 19
Przekrój znamionowy: 1,5 mm²
Przekrój znamionowy AWG: 14
Złącze zbiorcze

Długość odizolowania: 10 mm ... 12 mm
Przyłącze według normy: IEC 60998-2-2
Przekrój przewodu sztywnego: 0,2 mm² ... 6 mm²
przekrój przewodu AWG: 24 ... 10 (przeliczone według IEC)
Przekrój przewodu, linka: 0,2 mm² ... 4 mm²
Przekrój przewodu linki [AWG]: 24 ... 10 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego): 0,2 mm² ... 4 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego): 0,2 mm² ... 4 mm²
Prąd znamionowy: 41 A
Maksymalny prąd obciążenia: 41 A (przy przyłączu przewodów 6 mm²)
Prąd sumaryczny maks.: 41 A
Przekrój znamionowy: 4 mm²
Wyprowadzenie

Długość odizolowania: 8 mm ... 10 mm
sonda wzorcowa: A3
Przyłącze według normy: IEC 60998-2-2
Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
przekrój przewodu AWG: 26 ... 14 (przeliczone według IEC)
Przekrój przewodu, linka: 0,14 mm² ... 1,5 mm²
Przekrój przewodu linki [AWG]: 26 ... 14 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego): 0,14 mm² ... 1,5 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego): 0,14 mm² ... 1,5 mm²
Prąd znamionowy: 17,5 A
Maksymalny prąd obciążenia: 22 A (przy średnicy przewodu 2,5)
Prąd sumaryczny maks.: 32 A
Napięcie znamionowe: 450 V
Złącze zbiorcze Przekroje przewodów bezpośrednio wtykanych

Przekrój przewodu sztywnego: 0,34 mm² ... 6 mm²
Przekrój przewodu, drut [AWG]: 24 ... 12 (przeliczone według IEC)
Przekrój przewodu, linka: 0,34 mm² ... 4 mm²
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego): 0,2 mm² ... 4 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego): 0,2 mm² ... 4 mm²
Wyprowadzenie Przekroje przewodów bezpośrednio wtykanych

Przekrój przewodu sztywnego: 0,34 mm² ... 2,5 mm²
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego): 0,34 mm² ... 1,5 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego): 0,34 mm² ... 1,5 mm²

Szerokość: 43,9 mm
Wysokość: 17,7 mm
Długość: 21,6 mm
