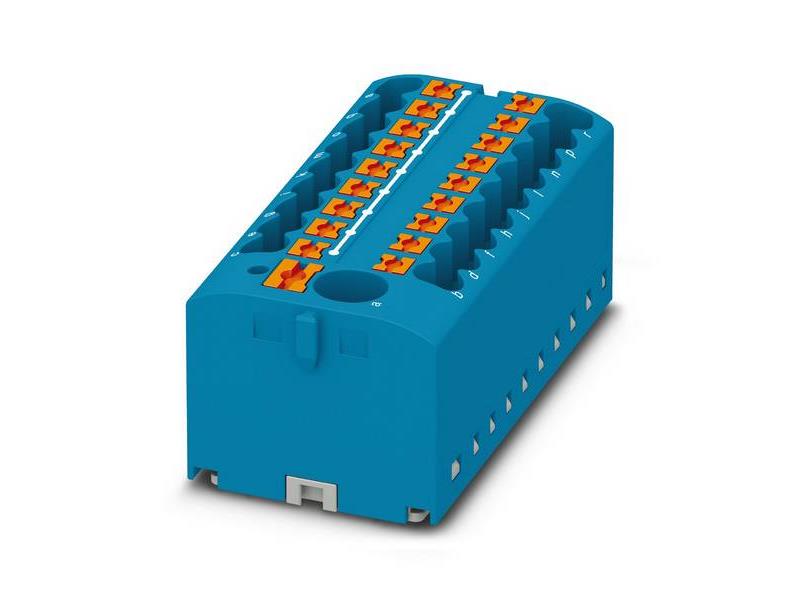

Blok rozdzielczy PTFIX 6/18X2,5 BU

Typ produktu:Złączka instalacyjna
Ilość przyłączy:19
Liczba rzędów:1
Potencjały:1
Właściwości izolacji

Kategoria przepięciowa:III
Stopień zabrudzenia:3
Znamionowe napięcie udarowe:6 kV
Maksymalna utrata mocy w warunkach znamionowych:0,77 W
Zasilanie:tak
Liczba przyłączy na poziom:19
Przekrój znamionowy:2,5 mm²
Przekrój znamionowy AWG:14

Wyprowadzenie

Długość odizolowania:8 mm ... 10 mm
Sonda wzorcowa:A3
Przyłącze według normy:IEC 60998-2-2
Przekrój przewodu sztywnego:0,14 mm² ... 4 mm²
przekrój przewodu AWG:26 ... 12 (przeliczone według IEC)
Przekrój przewodu, linka:0,14 mm² ... 2,5 mm²
Przekrój przewodu linki [AWG]:26 ... 14 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego):0,14 mm² ... 2,5 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego):0,14 mm² ... 2,5 mm²
Prąd znamionowy:24 A
Maksymalny prąd obciążenia:32 A (przy przekroju poprzecznym przewodu 4 mm²)
Prąd sumaryczny maks.:57 A (przy przekroju poprzecznym przewodu 10 mm²)
Napięcie znamionowe:450 V

Złącze zbiorcze

Długość odizolowania:10 mm ... 12 m
Przyłącze według normy:IEC 60998-2-2
Przekrój przewodu sztywnego:0,5 mm² ... 10 mm²
przekrój przewodu AWG:20 ... 8 (przeliczone według IEC)
Przekrój przewodu, linka:0,5 mm² ... 10 mm²
Przekrój przewodu linki [AWG]:20 ... 10 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego):0,5 mm² ... 6 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego):0,5 mm² ... 6 mm²
Przekrój przewodu, linka (2 przewody o takim samym przekroju z tulejką TWIN z izolacją z tworzywa sztucznego:0,5 mm² ... 1,5 mm²
2 przewody o takim samym przekroju z tulejką TWIN z tworzywa sztucznego:0,5 mm² ... 1,5 mm²
Prąd znamionowy:41 A (przy przekroju poprzecznym przewodu 6 mm²)
Maksymalny prąd obciążenia:57 A (przy przekroju poprzecznym przewodu 10 mm²)
Przekrój znamionowy:6 mm²
Wyprowadzenie Przekroje przewodów bezpośrednio wtykanych

Przekrój przewodu sztywnego:0,34 mm² ... 4 mm²
Przekrój przewodu, drut [AWG]:24 ... 12 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego):0,34 mm² ... 2,5 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego):0,34 mm² ... 2,5 mm²

Złącze zbiorcze Przekroje przewodów bezpośrednio wtykanych

Przekrój przewodu sztywnego:1 mm² ... 10 mm²
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego):1 mm² ... 6 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego):1 mm² ... 6 mm²
Szerokość:56,5 mm
Wysokość:21,7 mm
Długość:28,6 mm
