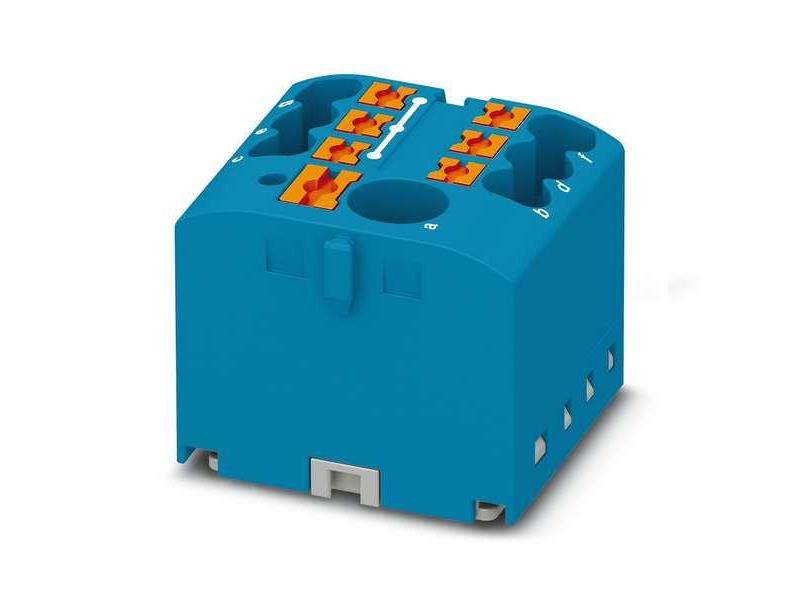

Blok rozdzielczy PTFIX 6/6X2,5 BU

Typ produktu: Złączka instalacyjna
Ilość przyłączy: 7
Liczba rzędów: 1
Potencjały: 1
Właściwości izolacji
Kategoria przepięciowa: III
Stopień zabrudzenia: 3
Znamionowe napięcie udarowe: 6 kV
Maksymalna utrata mocy w warunkach znamionowych: 0,77 W
Zasilanie: tak
Liczba przyłączy na poziom: 7
Przekrój znamionowy: 2,5 mm²
Przekrój znamionowy AWG: 14
Złącze zbiorcze

Długość odizolowania: 10 mm ... 12 mm
Przyłącze według normy: IEC 60998-2-2
Przekrój przewodu sztywnego: 0,5 mm² ... 10 mm²
przekrój przewodu AWG: 20 ... 8 (przeliczone według IEC)
Przekrój przewodu, linka: 0,5 mm² ... 10 mm²
Przekrój przewodu linki [AWG]: 20 ... 10 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego): 0,5 mm² ... 6 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego): 0,5 mm² ... 6 mm²
2 przewody o takim samym przekroju z tulejką TWIN z tworzywa sztucznego: 0,5 mm² ... 1,5 mm²
Prąd znamionowy: 41 A (przy przekroju poprzecznym przewodu 6 mm²)
Maksymalny prąd obciążenia: 57 A (przy przekroju poprzecznym przewodu 10 mm²)
Napięcie znamionowe: 450 V
Przekrój znamionowy: 6 mm²
Wyprowadzenie

Długość odizolowania: 8 mm ... 10 mm
Sonda wzorcowa: A3
Przyłącze według normy: IEC 60998-2-2
Przekrój przewodu sztywnego: 0,14 mm² ... 4 mm²
przekrój przewodu AWG: 26 ... 12 (przeliczone według IEC)
Przekrój przewodu, linka: 0,14 mm² ... 2,5 mm²
Przekrój przewodu linki [AWG]: 26 ... 14 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego): 0,14 mm² ... 2,5 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego): 0,14 mm² ... 2,5 mm²
Prąd znamionowy: 24 A
Maksymalny prąd obciążenia: 32 A (przy przekroju poprzecznym przewodu 4 mm²)
Prąd sumaryczny maks.: 57 A (przy przekroju poprzecznym przewodu 10 mm²)
Napięcie znamionowe: 450 V

Złącze zbiorcze Przekroje przewodów bezpośrednio wtykanych

Przekrój przewodu sztywnego: 1 mm² ... 10 mm²
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego): 1 mm² ... 6 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego): 1 mm² ... 6 mm²

Wyprowadzenie Przekroje przewodów bezpośrednio wtykanych

Przekrój przewodu sztywnego: 0,34 mm² ... 4 mm²
Przekrój przewodu, drut [AWG]: 24 ... 12 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego): 0,5 mm² ... 2,5 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego): 0,34 mm² ... 2,5 mm²

Szerokość: 25,6 mm
Wysokość: 21,7 mm
Długość: 28,6 mm
