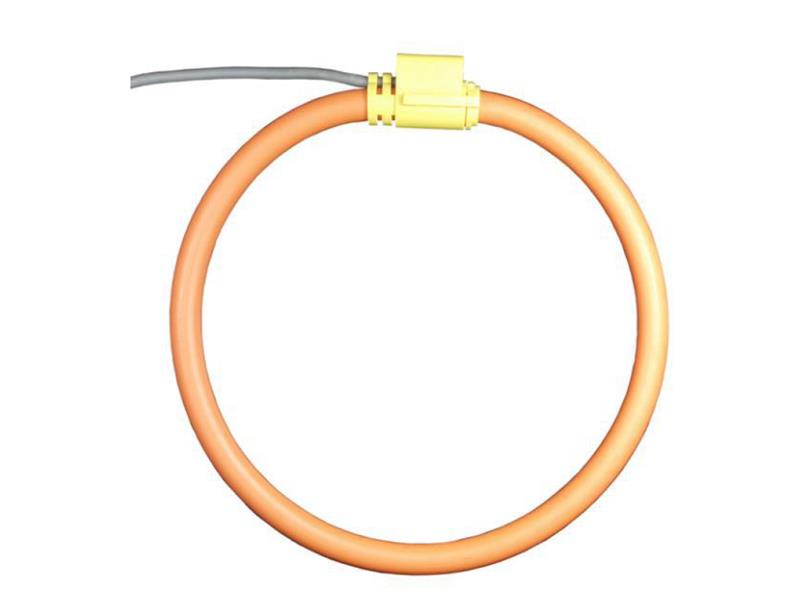

Cewki Rogowskiego seria FCT

Cewki Rogowskiego do 6kA, wersja standardowa, grubość 11mm

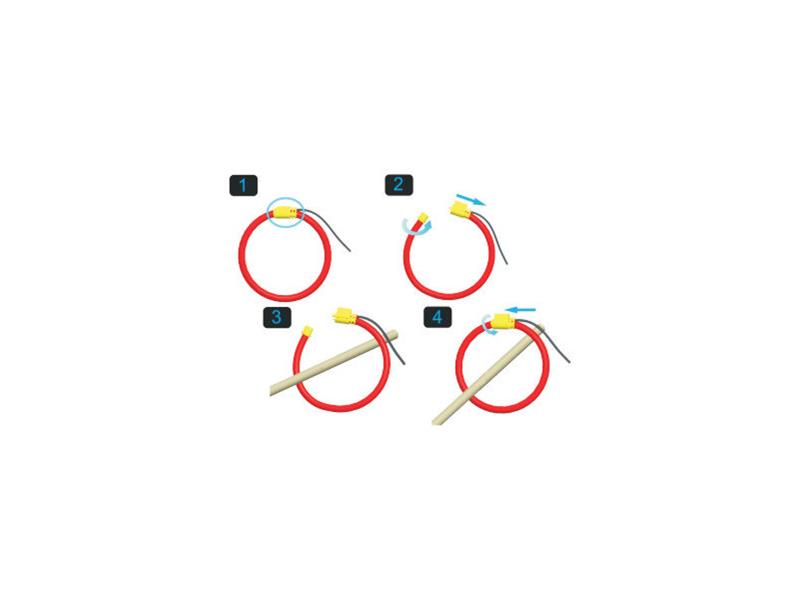

Elastyczne cewki Rogowskiego FCT (FCT - Flexible Current Transformer) pozwalają na monitorowanie prądów do 6kA. Mogą być otwierane i są elastyczne dzięki czemu pozwalają na łatwe ich instalowanie na szynoprzewodach oraz w innych trudno dostępnych miejscach.

Są przeznaczone do instalowania w rozdzielniach, na tablicach rozdzielczych oraz na elementach sterowania aparatury przemysłowej w celu mierzenia prądu w poszczególnych gałęziach obwodów zasilających.

Seria FCT może być używana łącznie z miernikami energii elektrycznej, lub dla innych celów pomiaru prądu.

FCT różnią się w kilku kluczowych parametrach od standardowych przekładników prądowych. Nie zawierają rdzenia ferromagnetycznego, więc nie podlegają nasyceniu, mają doskonałą liniowość oraz charakteryzują się bardzo małymi błędami kąta fazowego. Ponadto, sygnał wyjściowy cewki jest niskonapięciowy (poniżej 1V AC) oraz niskoprądowy (mikroampery lub mniej), więc są bezpieczniejsze niż tradycyjne przekładniki prądowe.

Cewki Rogowskiego generalnie wymagają obwodu całkującego (integratora) do kondycjonowania sygnału, ponieważ sygnał wyjściowy z cewki jest pochodną aktualnego prądu (di/dt). Cewka Rogowskiego jest bardzo zależna od jednorodności uzwojenia części stanowiącej sensor cewki, czyniąc je bardziej czułymi na położenie mierzonego przewodnika w cewce oraz jest bardziej czuła na pola magnetyczne pochodzące od zewnętrznych przewodników.

Cewki serii FCT zapewniają profesjonalny pomiar dla częstotliwości energetycznych w zakresie prądów 10A do 6000A.

Zalety

- Łatwość instalacji (szczególnie w ciasnym otoczeniu),
- Szeroki zakres dynamiczny prądu,
- Brak nasycenia rdzenia magnetycznego,
- Brak zagrożenia przy przerwie w obwodzie, brak niebezpieczeństwa przy przeciążeniach, nie wnosi żadnych zagrożeń,
- Szerokie pasmo,
- Duża szczelność IP68.

Zastosowania

- Mierniki mocy,
- Monitorowanie jakości energii,
- Monitorowanie warunków,
- Pomiary w systemach rozdzielczych,
- Systemy grzewcze,
- Pomiary harmonicznych,
- Przekaźniki ochronne,
- Monitorowanie prądów uziemienia.

Dane techniczne

Model                                  FCT-510             FCT-620
- Rozmiar okna:                      155mm              195mm
- Długość cewki:                     510mm              620mm
- Grubość cewki:                     11mm                11mm
- Długość kabla:                     2000mm             2000mm
- Prądy znamionowe:               3000A                6000A

- Wyjście (di/dt): 100mV/kA przy 50Hz (kalibrowane)
- Dokładność: < 1% typowo przy 10% do 120% zakresu prądu (średnia pozycja, 25°C),
- Kąt fazowy: <0,5°,
- Linowość: ±0,2% odczytu (10% do 120% zakresu),
- Pasmo: 1Hz do 1MHz (-3dB),
- Temperatura pracy: -30°C do 80°C,
- Temperatura magazynowania: -40°C do 90°C.

Czułość na położenie
   Pozycja przewodnika                                                   Typowy błąd (%)
- Położenie centralne wewnątrz cewki                                    0,2%
- Położenie sąsiadujące z krawędziami wewnętrznymi cewki        <0,8%
- Położenie sąsiadujące z miejscem łączenia końców cewki         <1,0%

Materiały
- Cewka i kabel: termoplastyczna guma samogasnąca UL 94V-0,
- Zamek: PA6 UL 94V-0,
- Kolor (cewki): czarny, żółty, czerwony, zielony, niebieski,
- Ekranowanie: 100% cewka, 100% kabel wyjściowy.

Bezpieczeństwo
- Certyfikaty: oznaczenie CE,
- Zgodne z EMC EN 61326-1 2006,
- IP68.

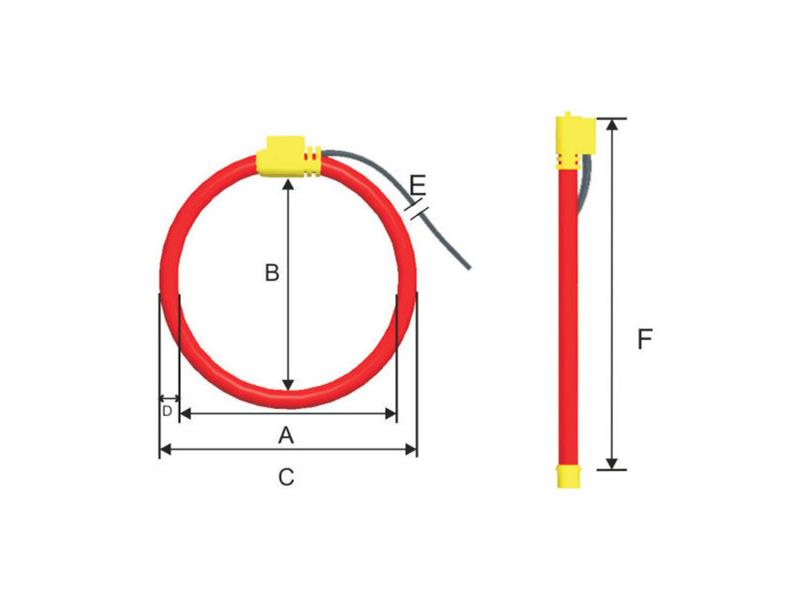

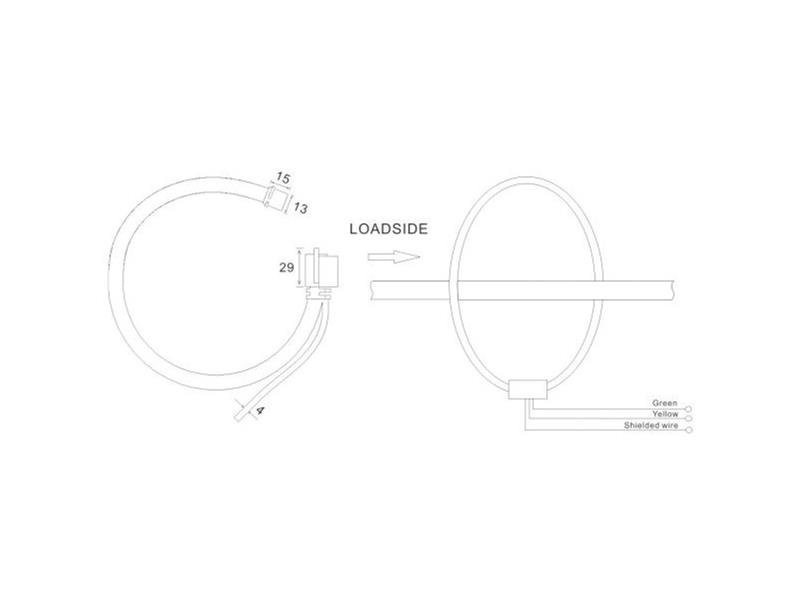

Wymiary cewki (mm)
                                           FCT-510          FCT-620
A. Rozmiar okna A:                    155                195
B. Rozmiar okna B:                     145                180
C. Rozmiar zewnętrzny cewki:      177                217
D. Grubość cewki:                       11                 11
E. Całkowita długość kabla:          2000             2000
F. Długość cewki:                        510               620
