ChartScan - wielokanałowy rejestrator do pomiaru temperatury i napięcia

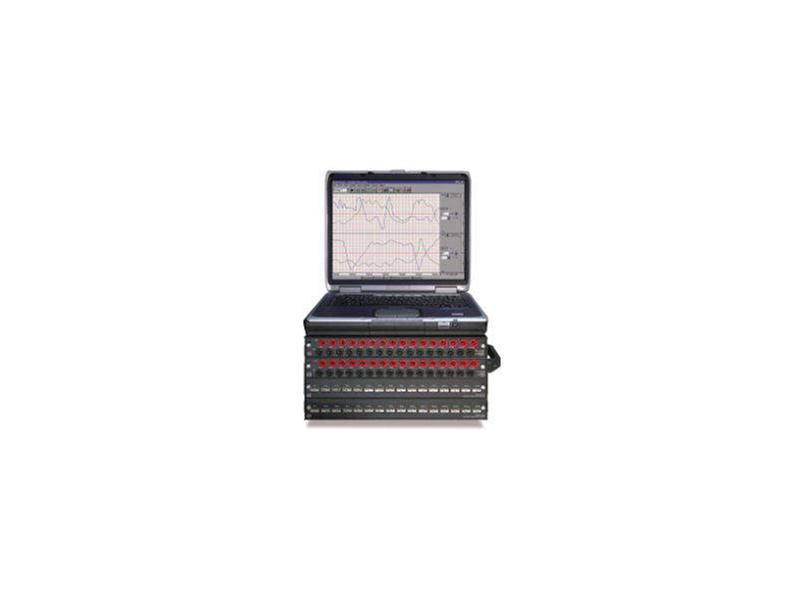

ChartScan to urządzenie firmy IOTech służące do wielokanałowej rejestracji napięcia i temperatury. Urządzenie wyposażone w 16 bitowy przetwornik oferuje wielokanałową akwizycje danych z dużą rozdzielczością ( 0.1 0C dla pomiarów temperatury, 3,05uV dla pomiarów napięcia). Urządzenie można rozbudować maksymalnie do 64 kanałów. Wbudowany zegar czasu rzeczywistego pozwala na synchronizację pomiarów w czasie oraz przyporządkowanie poszczególnym próbkom czasu i daty. Użytkownik ma także do dyspozycji 32 wyjścia alarmowe TTL, które są wyzwalane w sposób określony przez użytkownika. Połączenie z komputerem PC odbywa się za pomocą interfejsu RS-232. Wraz z urządzeniem dostarczane jest bezpłatne oprogramowanie ChartView pozwalające w łatwy sposób skonfigurować ChartScan’a oraz wyświetlić wyniki pomiarów.

W ChartScanie mamy do wyboru 3 tryby akwizycji danych:
-„Line-Cycle Integration”- tryb przeznaczony do wykonywania pomiarów napięcia i temperatury z wysoką dokładnością, maksymalnie 44 kanały/s

-„High-Speed Multichannel Scanning”- próbkowanie do 147 kanałów/s – łatwość korelacji danych pochodzących z wielu kanałów

-„Single-Channel Burst Mode”- próbkowanie i zapisywanie w pamięci danych z jednego kanału, z częstotliwością maksymalną 20 kHz

Cechy charakterystyczne ChartScan’a:
- połączenie z komputerem przez RS-232/422, opcjonalnie GPIB
- możliwość pracy bez komputera nadrzędnego (stand-alone)
- 32 wyjścia alarmowe TTL i 8 wejść TTL
- możliwość rozszerzenia liczby wejść do 128
- częstotliwość próbkowania do 20 kHz
- skanowanie w trybie pre-triger i post-triger
- bufor pamięci na 128K próbek, rozszerzalny do 4 MB
- wbudowany zegar czasu rzeczywistego

Do podłączenia sygnałów do ChartScan’a należy skorzystać z modułów:
-CSN14/TC/P- moduł do podłączenia 16 termopar
-CSN14/LV/T- moduł do podłączenia 16 wejść niskonapięciowych (złącza śrubowe)
-CSN14/HVX/S- moduł do podłączenia 16 wejść wysokonapięciowych (złącza typu „jack”)
