Chwytak do płytek drukowanych

Procesy zautomatyzowanego chwytania delikatnych elementów elektronicznych muszą być szybkie i delikatne dla produktów.

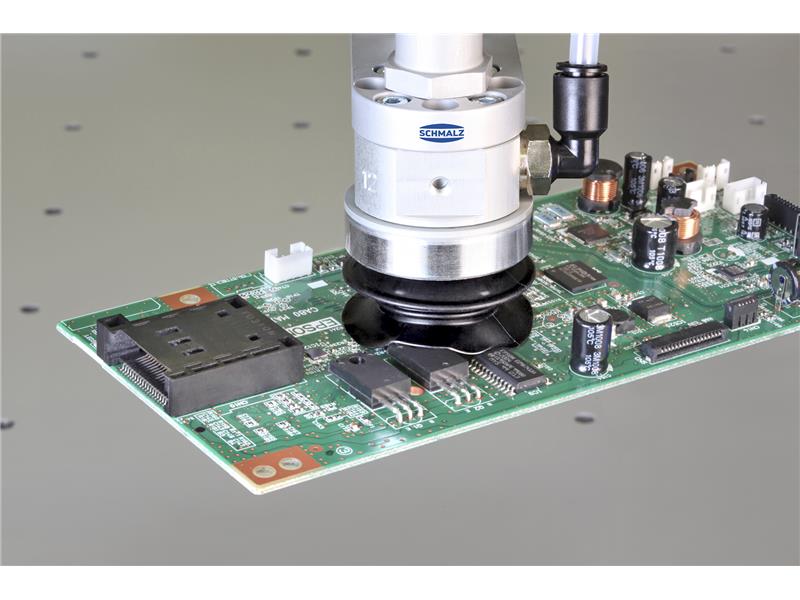

Firma Schmalz opracowała chwytak przepływu SCG do bezpiecznego transport plastikowych części i płytek drukowanych.

Chwytak generuje wysokie natężenie przepływu, co zapewnia niezawodną i delikatną obsługę. Próżnia powstaje niezwykle szybko, co pozwala na bardzo krótkie cykle robocze.

Chwytak SCG może niezawodnie przenosić elementy obrabiane nawet przy małym pokryciu obszaru ssania, na przykład, jeśli płytka obwodu drukowanego zawiera otwory lub otwory, które już zostały zmontowane. Chwytak zapewnia wysoką wydajność przy minimalnym zużyciu powietrza.

Cechy i funkcje:

• Szybkość zasysania wynosi 590 litrów na minutę i działa przy ciśnieniu roboczym od 1 do 5 barów.
• SCG można elastycznie zintegrować z istniejącymi systemami produkcyjnymi. Jest zaprojektowany tak, aby od razu był gotowy do podłączenia.
• Ponadto jest wyjątkowo kompaktowy - wymiary 55 x 70 mm i ma wbudowany generator próżniowy. Eliminuje to potrzebę stosowania dodatkowych węży – co więcej chwytak można łatwo zainstalować w pozycji bocznej lub osiowej.

Przyssawka na chwytaku przepływowym wykonana jest z kauczuku nitrylowego Perbunan: ten materiał jest antystatyczny i rozprasza potencjalne ładunki elektryczne, które mogłyby uszkodzić delikatne elementy elektroniczne.

Zobacz filmik jak pracuje chwytak SCG
