Chwytak zatrzaskowy GN 4490 przeznaczony do ustalenia pozycji osłon, klap lub pokryw

Elesa+Ganter wprowadziła do sprzedaży nowy typ chwytaka zatrzaskowego GN 4490, przeznaczonego do ustalenia pozycji osłon, klap, pokryw, itp. Chwytaki przytrzymują drzwi ustaloną siłą, po przekroczeniu której następuje zwolnienie blokady zatrzaskowej, umożliwiając swobodny ruch osłony. Zatrzaśnięcie następuje również poprzez pokonanie określonej siły, wynikającej z nacisku sprężyn.

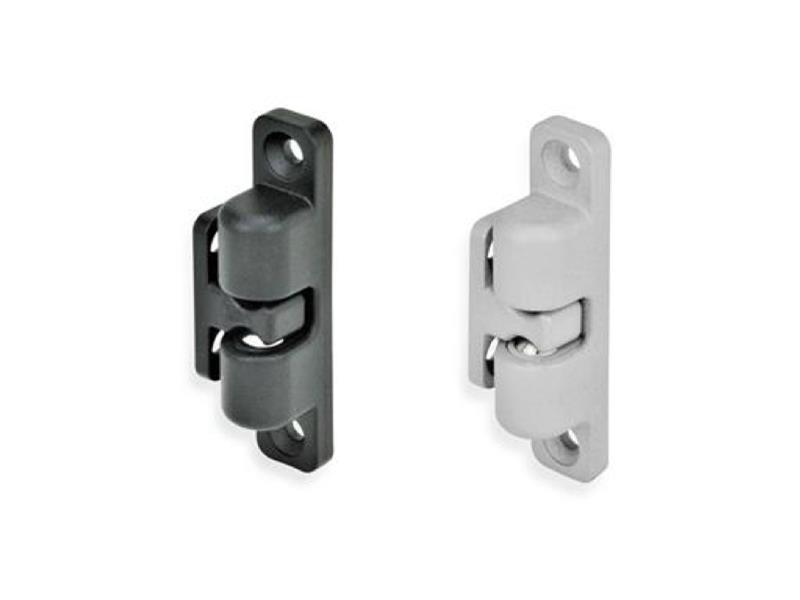

Korpus GN 4490 jest wykonany ze stopu cynku pokrytego powłoką z żywicy epoksydowej w kolorze czarnym lub srebrnym (rys. 1). Mechanizm zatrzaskowy składa się z nierdzewnych sprężyn i kulek, które są prowadzone w tworzywowych gniazdach, aby nie dopuścić do zatarcia i unieruchomienia blokady (rys. 2). Zastosowanie odlewu z cynku nadaje elementom odpowiednią sztywność, zapobiegając ewentualnym niepożądanym odkształceniom sprężystym.

Element przytrzymywany (swoim kształtem przypominający literę „T") może zatrzaskiwać się w gnieździe od czoła lub z boku (rys. 3) w zależności od potrzeb konkretnego zastosowania. Dzięki temu chwytak GN 4490 jest wyjątkowo uniwersalnym produktem, który może znaleźć zastosowanie w:
• osłonach wahadłowych mocowanych na zawiasach
• drzwiach przesuwnych.

Chwytaki występują w kilku rozmiarach, a każdy rozmiar wyposażony jest w sprężyny o różnej sile przytrzymania: standardowej i wysokiej. Dzięki temu konstruktor ma możliwość doboru rozwiązania optymalnego do projektowanej aplikacji. Siła przytrzymania FH (rys. 4) jest określona w karcie katalogowej i w zależności od wielkości chwytaka może wynosić od 25 N do nawet 125 N.

Chwytaki zatrzaskowe GN 4490 sprawdzą się w:
• miejscach, gdzie osłony muszą być często i łatwo otwierane oraz zamykane
• maszynach i urządzeniach, które generują drgania powodujące przypadkowe otwieranie osłon
• maszynach i urządzeniach, które generują drgania prowadzące do niechcianego uaktywniania systemów bezpieczeństwa, wynikającego ze stosowania wyłączników krańcowych.
Chwytaki GN 4490 rekomendujemy wraz z zawiasami z wbudowanym wyłącznikiem bezpieczeństwa:
• CFSQ,
• CFSW,
• GN 139.1,
• GN 139.5.

Element ten może być również stosowany w systemach zbudowanych z profili konstrukcyjnych z rowkami teowymi (rys. 5).
