CloudHMI Weintek cMT-SVR

Weintek CloudHMI – innowacyjne podejście do panela operatorskiego

CloudHMI Weintek cMT-SVR
Producent:
Weintek
Numer katalogowy:
cMT-SVR

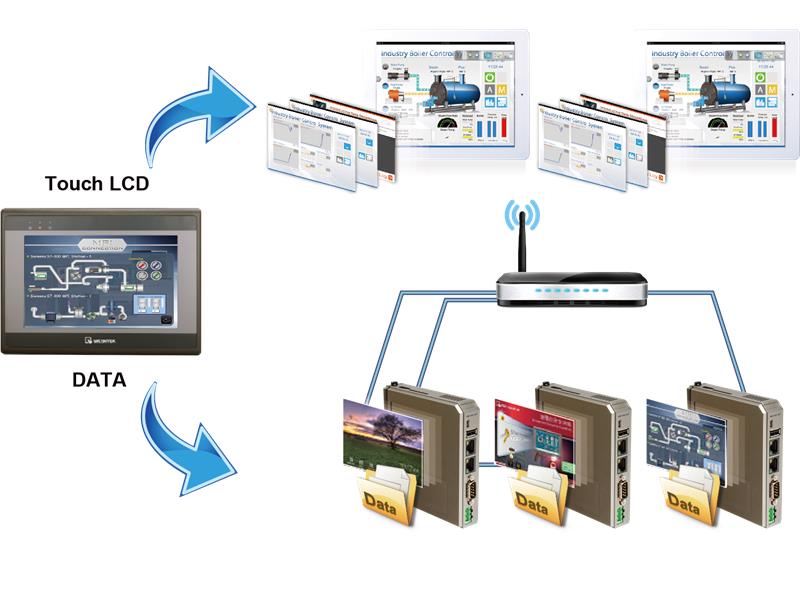

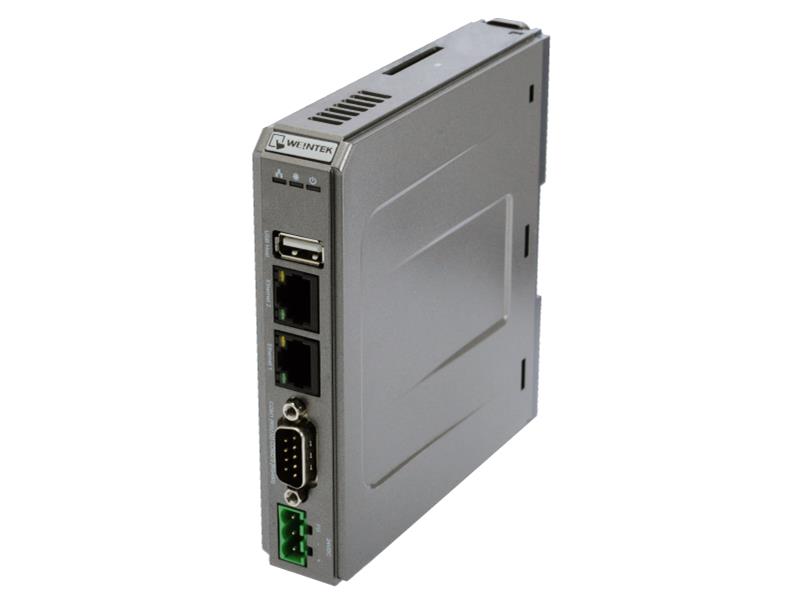

Panele operatorskie HMI umożliwiają komunikację człowieka z maszyną ale nowoczesne produkty wychodzą daleko poza tą podstawową funkcję. Teraz stanowią one centrum wymiany danych i często powielają zadania systemów SCADA. Panele zamontowane standardowo na maszynie i pozwalające sterować jej pracą do niedawna były idealnym i wystarczającym rozwiązaniem. Wraz z wyposażeniem ich w funkcję zdalnego dostępu typu VNC czy innych rozwiązań pozwalających na operowanie za pośrednictwem sieci okazało się, że w wielu przypadkach był to jedyny tryb w którym panel pracował i rzadko był wykorzystywany jego ekran. Stąd wziął się pomysł na rozdzielenie wizualizacji oraz warstwy sprzętowej które dotychczas były jednością. Teraz posiadając dowolne urządzenie z ekranem dotykowym możemy zainstalować na nim oprogramowanie klienckie pozwalające na wyświetlenie wizualizacji procesu. Nie jest konieczne posiadanie pliku z projektem wizualizacji bo znając hasło i adres serwera plik jest przesyłany do używanego urządzenia. Serwer to w tym wypadku najnowszy produkt firmy Weintek oznaczony symbolem cMT-SVR. Rozwinięciem tego skrótu jest cloud Machine Terminal Server. Jest to urządzenie sieciowe wyposażone w dwa jednogigabitowe porty ethernet oraz szeregowe porty komunikacyjne służące do komunikacji ze sterownikami PLC, serwonapędami, falownikami i innymi urządzeniami automatyki. Dwa porty ethernet podwyższają niezawodność pozwalając na separację sieci przeznaczonej do komunikacji z użytkownikiem oraz sieci przeznaczonej do komunikacji z urządzeniami w obiekcie sterowanym. W przypadku wystąpienia problemu w jednej sieci druga zachowa poprawną komunikację. Stworzenie sieci bezprzewodowej nie stanowi problemu przy wykorzystaniu dodatkowych routerów i access pointów.

Chmura

Filozofia chmury jest uniwersalna w każdej dziedzinie i nie ma większego znaczenia fakt czy jest to sieć informatyczna w biurze, czy system sterowania zakładem przetwórstwa warzyw. Chodzi głównie o wyeliminowanie ograniczeń powstałych z przywiązania do jednej maszyny i jednego zasobu danych obecnego tylko lokalnie. Ogromnym udogodnieniem jest możliwość skorzystania w dowolnym miejscu, z dowolnego urządzenia w celu otrzymania dostępu do danych. Warunkami są: dostęp do sieci oraz znajomość adresu i hasła. Nasz projekt jest zawsze w chmurze.

Konfiguracja

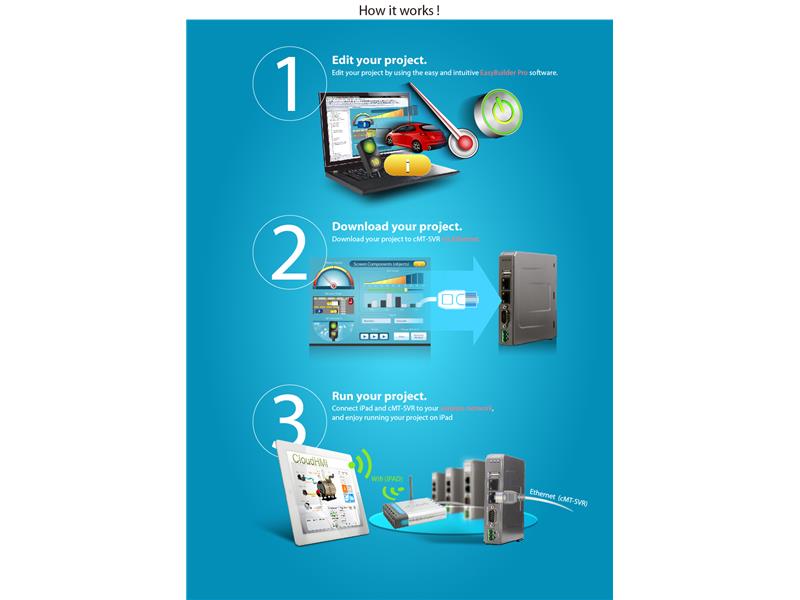

Wystarczy znać adres naszego serwera i hasło. Aby zmienić parametry pracy zalogować się można poprzez dowolną przeglądarkę internetową. Dostępne są podstawowe opcje jak na przykład ustawienie lokalnego zegara, adresu IP ale także można w ten sposób zdalnie pobrać pliki z rejestrowanymi danymi procesowymi, plik projektu wizualizacji.

Praca zdalna

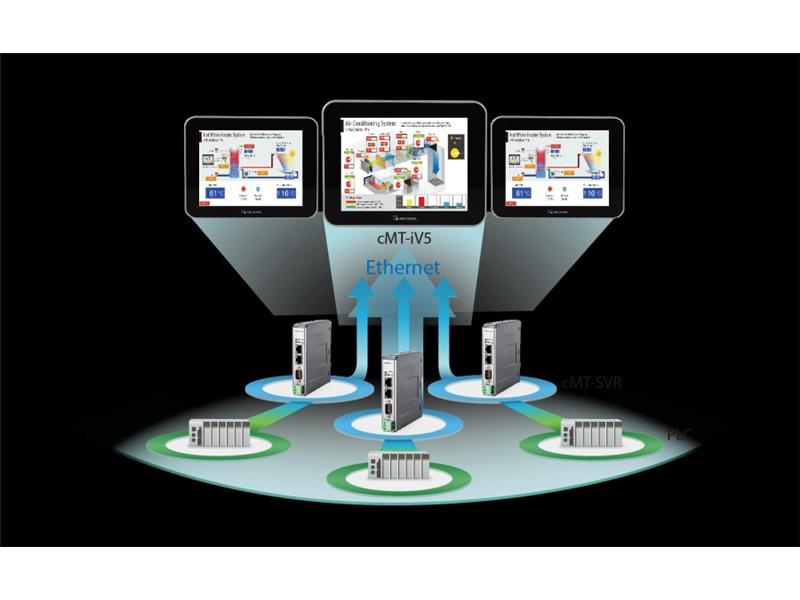

Jeden tablet (lub inne urządzenie klienckie) może być podłączony jednocześnie do trzech serwerów cMT-SVR dając operatorowi możliwość szybkiego przestawiania się między ekranami bez konieczności ponownego łączenia się i podawania haseł. Zapisanych na liście może być więcej urządzeń do których się łączymy. Jest dostępna historia połączeń.

Do pojedynczego serwera cMT-SVR mogą jednocześnie być połączone trzy urządzenia klienckie z działającą wizualizacją pobierając aktualne dane. Połączenie nie musi być szybkie jak w przypadku VNC gdyż przesyłane są tylko dane.

Komfort

Do osoby odpowiedzialnej za ciągłość procesu informacja o wystąpieniu alarmu dociera w postaci wiadomości SMS, e-mail lub po prostu telefonicznie. Jeżeli posiada smartfon – kilka sekund wystarczy aby poznał treść alarmu i jego przyczynę. Sterowanie inteligentnym domem za pomocą urządzenia mobilnego jest po prostu oczywiste choćby dlatego że zwykle znajduje się ono pod ręką lub w kieszeni. CMT-SVR potrafi wysyłać wiadomości e-mail, a także sms za pośrednictwem serwisów email2sms.

Magazynowanie danych

cMT-SVR wyposażony został w 256MB pamięci flash co jest ilością wystarczającą dla większości aplikacji. Może ona posłużyć do rejestracji danych procesowych, zapisu nastaw maszyny i trybów jej pracy, a także bieżących obliczeń. Są jednak bardziej wymagające i złożone obiekty, gdzie monitorujemy znaczną ilość urządzeń kontrolujących szybko zmieniające się procesy. Wtedy można wykorzystać kartę pamięci typu SDHC lub pamięć flash USB jako dodatkowy magazyn danych. Próbkowanie zmiennych wartości odbywać się może cyklicznie opierając się o ustalony interwał czasowy lub może być wywoływane tylko na żądanie w określonych sytuacjach. Użytkownik zawsze ma dostęp do informacji o historii przebiegu procesu logując się przez przeglądarkę internetową lub za pomocą aplikacji klienckiej.

Aplikacja kliencka

Wraz z zainstalowanym oprogramowaniem do tworzenia wizualizacji (EasyBuilder Pro) otrzymujemy aplikację kliencką przeznaczoną dla systemów Windows. Zwłaszcza urządzenia z zainstalowanym systemem Windows 8 w pełni pokażą możliwości dotykowych wyświetlaczy. Matryce wielo-dotykowe we współczesnych urządzeniach mobilnych dają swobodę poruszania się w szczegółowych wykresach gdy można je powiększać gestem w celu obejrzenia szczegółów.

Dla systemu operacyjnego IOS6 aplikacja jest do pobrania z AppStore. Zapowiadana jest także wersja dla bardzo popularnego systemu Android.

Multiprojekt jest wyłącznym dystrybutorem urządzeń firmy Weintek na terenie Polski. Oferujemy bezpłatne szkolenia dla integratorów oraz pełne wsparcie techniczne. Możliwe jest bezpłatne wypożyczenie sprzętu w celu przetestowania.
