CompactPCI i CompactPCI Plus w jednym systemie

Standard CompactPCI Plus z PICMG 2.30 CPLUS I/O jest następcą specyfikacji CompactPCI z PICMG 2.0 i pozwala na łatwe przejście z CompactPCI na przyszłościowe protokoły szeregowe. Obie specyfikacje prezentują logiczne rozwinięcie CompactPCI i pozwolą na obsługę przesyłu danych w protokołach PCI Express (PCIe), SATA, USB II & III i Ethernet BASE-T.
Firma Schroff zaprojektowała nowy system posiadający hybrydową magistralę która może być użyta zarówno dla systemów CompactPCI jak i CompactPCI Plus.
Taki hybrydowy system może przynieść znaczące korzyści w przypadku rozbudowy lub modernizacji aktualnie stosowanych kart CompactPCI o nowe w standardzie CompactPCI Plus. Nowy system pozwoli na stosowanie dwóch standardów w jednej obudowie bez potrzeby jej wymiany w przyszłości.

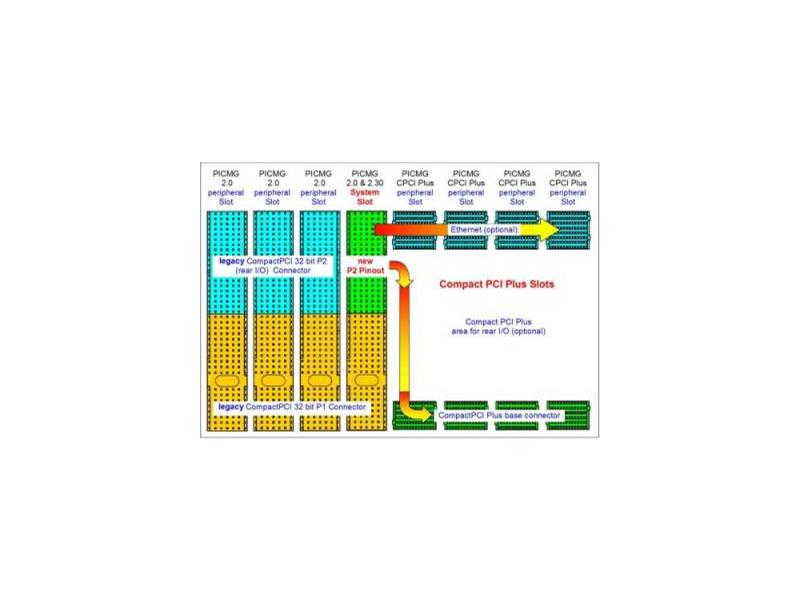

Mechaniczna konstrukcja jest podobna do 8 slotowych systemów CPCI firmy Schroff o wysokości 3+1U z zintegrowanym panelem wentylacyjnym 1U. Zasilanie zapewnia 19” zasilacz o mocy wyjściowej 250W z wejściem w tylnej części obudowy na gniazdo typu IEC. Z lewej strony magistrali znajdują się gniazda w standardzie CompactPCI a po prawej stronie CompactPCI Plus. W środkowej części znajduje się slot systemowy P2 w standardzie PICMG 2.0 i PICMG 2.30 CPLUS I/O o przepustowości 5Gb/s, który łączy oba systemy. W odróżnieniu od CompactPCI w systemach CompactPCI Plus stosuje się specjalne złącza 3M™ Ultra Hard Metric (UHM) S110B3-5AP1-TG30 z sześcioma rzędami kontaktowymi do szybkiego przenoszenia sygnałów i zawierające linie do kontrolowania i monitoringu zasilania. System oparty na PICMG 2.30 CPLUS I/O może obsłużyć do 7 równolegle połączonych gniazd i do 4 szeregowo połączonych slotów CompactPCI Plus. Ograniczenie do 4 slotów spowodowane jest ilością pinów na złączu P2. W razie zapotrzebowania istnieje jednak możliwość zwiększenia ilości tych slotów na życzenie klienta.
