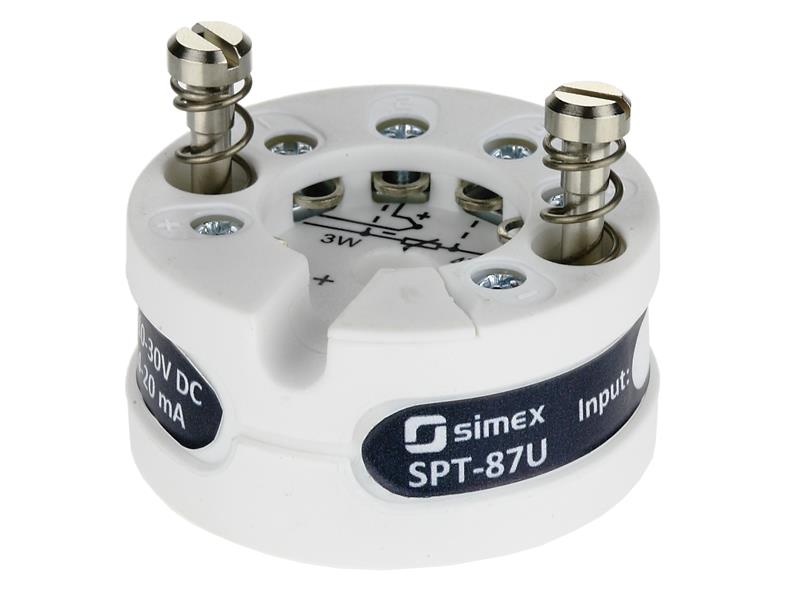

Cyfrowy przetwornik temperatury SPT-87
SPT-87
Producent:
Simex
Numer katalogowy:
SPT-87

Przetworniki temperatury serii SPT-87 to urządzenia elektroniczne przeznaczone do współpracy z czujnikami RTD i TC. Zasada pracy polega na zmianie wartości mierzonej na liniowy sygnał wyjściowy 4 - 20 mA. Jeśli sygnał wejściowy wykroczy poza dopuszczalny zakres pomiarowy lub wykryte zostanie zwarcie / rozwarcie wejść pomiarowych, urządzenie sygnalizuje te zdarzenia poprzez ustawienie odpowiedniej wartości prądu wyjściowego (3,5 mA lub 21,5 mA). Przetworniki mogą być montowane w standardowej głowicy ochronnej klasy „B" czujnika temperatury. Przetworniki SPT-87 programowane są za pomocą specjalnego oprogramowania do konfiguracji SPT Device Manager. Dzięki dużym możliwościom i korzystnej cenie mają bardzo szerokie zastosowanie w przemysłowych aplikacjach AKPiA wymagających konwersji temperatury.

Główne zalety przetwornika temperatury:

  • cyfrowy przetwornik temperatury
  • wejście pomiarowe uniwersalne (SPT-87U) lub Pt100 (SPT-87E)
  • automatyczne rozpoznawanie podłączenia 2-, 3- i 4- przewodowego
  • sygnał wyjściowy 4...20 mA, wprost proporcjonalny do mierzonej temperatury
  • montaż w standardowej głowicy klasy „B"
  • oprogramowanie do konfiguracji



Dane techniczne przetworników:
Sygnał wejściowy:
Pt100, 2-/3-/4-przewodowy: -220 ÷ +750°C; <0,5°C w całym zakresie
Pt1000, 2-/3-/4-przewodowy: -220 ÷ +850°C; <0,5°C w całym zakresie
Ni100, 2-/3-/4-przewodowy: -20 ÷ +180°C; <0,5°C w całym zakresie
Ni1000, 2-/3-/4-przewodowy: -60 ÷ +180°C; <0,5°C w całym zakresie
TC K: -250 ÷ +1372°C; 5°C (T<-200°C); 1,5°C (-200°C≤T<-100°C), 0,5°C (T≥-100°C)
TC J: -210 ÷ +1050°C; 1,5°C (T<-100°C); 0,5°C (T≥-100°C)
TC N: -240 ÷ +1300°C; 5°C (T<-200°C); 1,5°C (-200°C≤T<-100°C), 0,5°C (T≥-100°C)
TC W5: -20 ÷ +2320°C; 1,5°C (T<600°C); 0,5°C (T≥600°C)
TC B: 400 ÷ +1820°C; 1,5°C (T<900°C); 0,5°C (T≥900°C)
TC R i S: -50 ÷ +1768°C; 5°C (T<200°C); 1,5°C (T≥200°C)
TC T: -50 ÷ +400°C; 5°C (T<-200°C); 1,5°C (-200°C≤T<-100°C), 0,5°C (T≥-100°C)
TC E: 270 ÷ +800°C; 5°C (T<-200°C); 1,5°C (-200°C≤T<-100°C), 0,5°C (T≥-100°C)
wej. napięciowe: -10 ÷ 62 mV DC; <0,5°C w całym zakresie
rezystancyjne, 2-/3-/4-przewodowe: 0 ÷ +360 Ohm; <0,5°C w całym zakresie
rezystancyjne, 2-/3-/4-przewodowe: 0 ÷ +4000 Ohm; <0,5°C w całym zakresie
Zakres minimalny: 50°C (dla Pt100/1000, PTC), 100°C (dla termopar)
Napięcie zasilania: 10,5...30V DC
Obciążenia maksymalne: 750 Ohm przy 24 VDC / 20 mA
Wyjście: 4-20 mA dwuprzewodowe
Błąd pomiaru: 0,3 % rozpiętości pomiarowej
Odchyłka temperatury: ± 0,01% rozpiętości pomiarowej dla 1°C
Filtr cyfrowy: programowalny
Sygnalizacja awarii czujnika: < 3,8 lub > 20,2 mA, programowalna
Oprogramowanie (opcja): konfiguracyjne lub wspomagające konfigurację i system zbierania danych
Temperatura pracy: -20 do 85°C
Wilgotność: 0 - 90%, bez kondensacji
Wymiary: Ø44 x 21,6 mm
