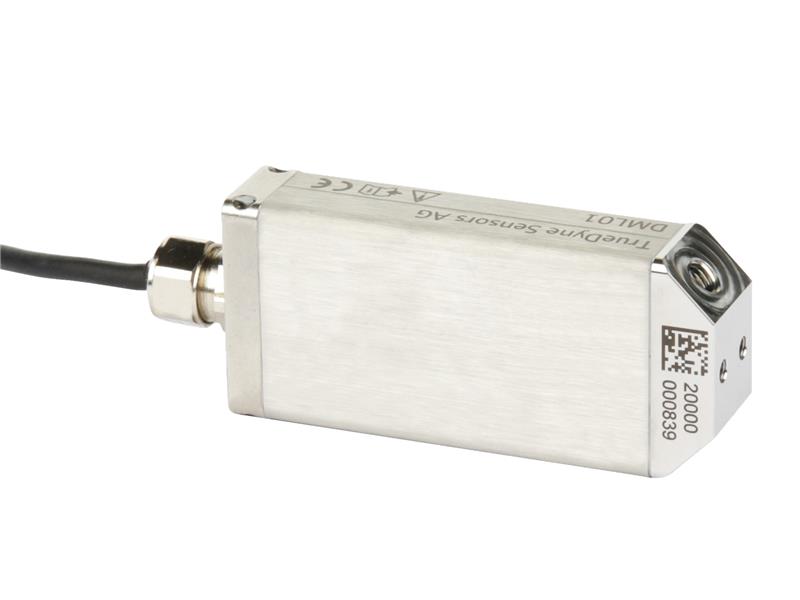

Czujnik gęstości DLO-M2 - TrueDyne

Czujnik DLO-M2 firmy TrueDyne mierzy gęstość cieczy w systemie mikroelektromechanicznym (system MEMS). W systemie MEMS ciecz jest kierowana do mikrokanału w kształcie omegi, tak zwanego układu omega. Ta niewielka silikonowa rurka - jest niewiele grubsza od włosa - jest wprawiana w drgania w celu przeprowadzenia pomiaru. Gęstość medium można określić na podstawie naturalnej częstotliwości oscylacji: im gęstsze medium, tym niższa częstotliwość oscylacji.

Dzięki pomiarowi w systemie MEMS, czujnik ma wymiary 30 x 80 x 15 mm i nie potrzebuje dużej przestrzeni do montażu. Wyniki pomiarów są dostępne natychmiast, umożliwiając ciągły pomiar podczas procesu. Gęstość cieczy zależy od ich temperatury. Aby skompensować ten efekt, zintegrowany rezystor platynowy wykrywa temperaturę cieczy.

Czujnik gęstości wysyła zmierzone dane do systemu odczytu za pośrednictwem protokołu komunikacyjnego Modbus RTU.

Przykłady zastosowań:
- oznaczanie masy lub ilości cieczy,
- oznaczanie ilości gazu,
- monitorowanie i kontrola jakości mieszanek gazów lub cieczy.

W przypadku cieczy pomiar gęstości i zmienne pochodzące do niej, pozwalają na analizę typowych mediów płynnych wolnych od cząstek stałych (<30 μm), takich jak np.:
• Benzyna, olej napędowy, nafta
• OME (materiał syntetyczny)
• Oleje i smary
• Media na bazie wody
• Metanol, etanol, izopropanol
• LPG
• AdBlue
• Mieszaniny glikolowe
• Opcjonalne możliwe inne media ( po indywidualnych konsultacjach).

Pakiety stężeń:
• Różnorodne cukry w wodzie
• Woda w syropie cukrowym
• Syrop kukurydziany o wysokim stężeniu fruktozy
• Metanol w wodzie
• Etanol w wodzie
• Sól w wodzie
• Minerały w wodzie
• Nadtlenek wodoru w wodzie
• Glikol etylenowy w wodzie
• Butan w propanie
• Uwaga: Pakiety stężeń dostosowane do potrzeb użytkownika są dostępne na żądanie

W przypadku gazów mierzone zmienne to:
Gęstość w kg/m3
Temperatura w °C
Ciśnienie bezwzględne w barach

Pozwalają na wyznaczenie (konfiguracja indywidualna określana pod klienta):
• Stężenia dwuskładnikowych mieszanin gazów, idealne procenty objętościowe (=procenty molowe) w % gęstości standardowej
• Średnia masa molowa
• Inne zmienne pomiarowe dostosowane do potrzeb klienta

Dopuszcza się do analizy takich mediów jak np.:
• Wodór (H2)
• Hel (H)
• Azot (N2)
• Il (O2)
• Dwutlenek węgla (CO2)
• Argon (Ar)

Media, które odbiegają od wymienionych powyżej, mogą być analizowane w poszczególnych przypadkach po indywidualnych konsultacjach (jak. Np. neon (Ne) i krypton (Kr)).

Specyfikacja

Dopuszczalny zakres pomiaru gęstości: 600...1,000 kg/m³ (opcja 0...1,200 kg/m³)

Dopuszczalny zakres lepkości: 0,3...5 mPa s (opcja 0,3...50 mPa s)

Dopuszczalne ciśnienie medium: 0...20 bar (abs)
Ciśnienie rozrywające: 80 bar (abs)

Dopuszczalny rozmiar cząstek: Maks. 30 μm

Dopuszczalny zakres natężenia przepływu: 0...10 l/h (woda)

Wibracje: Wibracje (<20 kHz) nie mają wpływu na dokładność pomiaru ze względu na wysoką częstotliwość roboczą mikrokanału.
