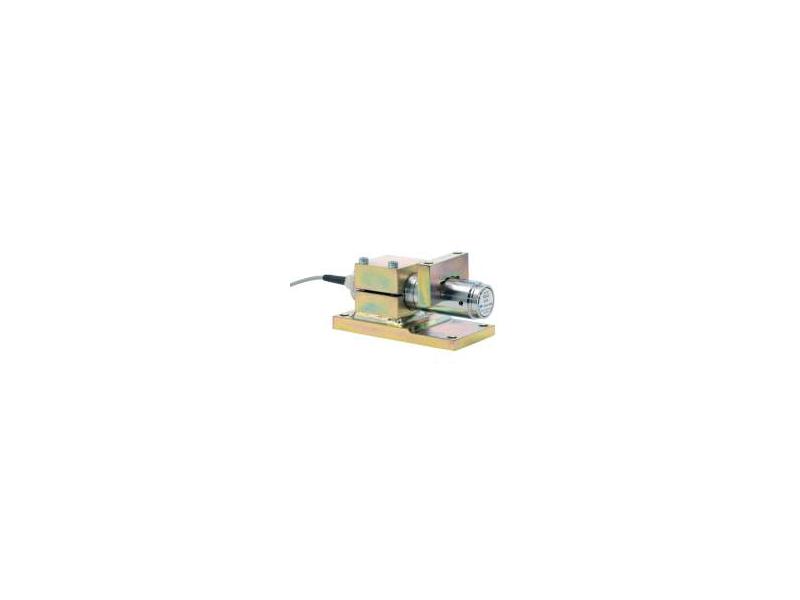

Czujnik siły KIS-2
Czujnik siły KIS-2
Producent:
BLH NOBEL (Vishay)

Czujniki siły KIS-2 cechuje unikalna, nie spotykana u innych producentów budowa zapewniająca uzyskanie doskonałych własności pomiarowych. Na belce pomiarowej o przekroju walcowym została osadzona z pasowaniem na wcisk tuleja mająca kontakt z belką jedynie na jej swobodnym końcu, co pozwala na przyłożenie obciążenia bezpośrednio nad mostkiem tensometrycznym. Rozwiązanie takie eliminuje działanie siły gnącej - niekorzystnej z punktu widzenia jakości pomiaru - dając tym samym możliwość oddziaływania na mostek tensometryczny jedynie sił ścinających. Nawet w przypadku przesunięcia punktu obciążenia na tulei, powstająca siła zginająca nie ma praktycznie wpływu na wynik pomiaru, a wywołany tym błąd jest nie większy niż 0,005% wartości mierzonej na 1 mm odchyłki od osi mostka. Sama belka pomiarowa czujnika posiada w przekroju kształt litery I' i wraz z tuleją tworzy wyjątkowo wytrzymałą i sztywną konstrukcję; której ugięcie w obu osiach jest pomijalnie małe. W rezultacie wykorzystania tych unikalnych własności mechanicznych udało się uniknąć wad tradycyjnej belki tensometrycznej.

Dane techniczne czujników siły:
Obciążenie nominalne: 1, 2, 5, 10 ,20, 30 kN
Zabezpieczenie antykorozyjne: stal nierdzewna
Temperatura pracy: -40°C ÷ +80°C
Stopień ochrony: IP 67
Przeciążenie dopuszczalne: 100% obciążenia (50% dla 30 kN)
Przeciążenie max. nie niszczące: 200% obciążenia (100% dla 30 kN)
Napięcie pobudzenia: zalecane: 10 V DC lub AC; max.: 18 V DC lub AC
Oporność:
wejściowa: 350 ± 3 Ohm;
wyjściowa: 350 ± 3 Ohm
Czułość: 2,040 mV/V
Dopuszczalne obciążenie boczne: 100% obciążenia (50% dla 30 kN)
Błąd całkowity: ± 0,05 % obciążenia
Max. obciążenie boczne nie niszczące: 200% obciążenia (100% dla 30 kN)
Kabel przyłączeniowy: 5 mb, 4 żyły
Powtarzalność: 0,01 % obciążenia
