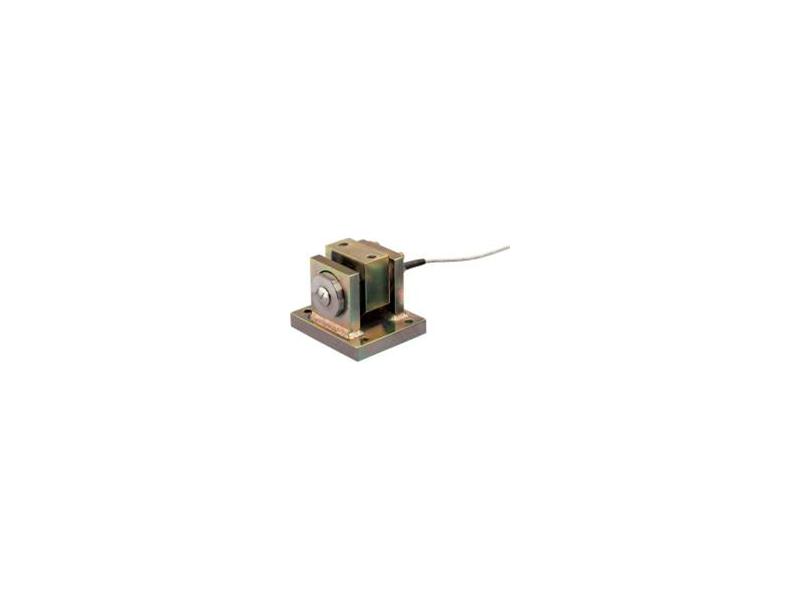

Czujnik siły KOM-1

Czujniki siły KOM-1 cechuje unikalna, nie spotykana u innych producentów budowa zapewniająca uzyskanie doskonałych własności pomiarowych. Na belce pomiarowej o przekroju walcowym została osadzona z pasowaniem na wcisk tuleja mająca kontakt z belką jedynie na jej swobodnym końcu, co pozwala na przyłożenie obciążenia bezpośrednio nad mostkiem tensometrycznym. Rozwiązanie takie eliminuje działanie siły gnącej - niekorzystnej z punktu widzenia jakości pomiaru - dając tym samym możliwość oddziaływania na mostek tensometryczny jedynie sił ścinających. Nawet w przypadku przesunięcia punktu obciążenia na tulei, powstająca siła zginająca nie ma praktycznie wpływu na wynik pomiaru, a wywołany tym błąd jest nie większy niż 0,005% wartości mierzonej na 1 mm odchyłki od osi mostka. Sama belka pomiarowa czujnika posiada w przekroju kształt litery I' i wraz z tuleją tworzy wyjątkowo wytrzymałą i sztywną konstrukcję; której ugięcie w obu osiach jest pomijalnie małe. W rezultacie wykorzystania tych unikalnych własności mechanicznych udało się uniknąć wad tradycyjnej belki tensometrycznej.

Dane techniczne czujników siły:
Obciążenie nominalne: 10, 20, 50, 100, 200 kN
Błąd całkowity: ± 0,5 % obciążenia
Powtarzalność: 0,5 % obciążenia
Przeciążenie dopuszczalne: 100 % obciążenia
Przeciążenie max. nie niszczące: 200 % obciążenia
Dopuszczalne obciążenie boczne: 50 % obciążenia
Max. obciążenie boczne nie niszczące: 100 % obciążenia
Napięcie pobudzenia: zalecane: 10 V DC lub AC; max.: 18 V DC lub AC
Oporność:
wejściowa: 350 Ohm;
wyjściowa: 350 Ohm
Czułość: 1,0 mV/V
Temperatura pracy: -40°C ÷ +80°C
Zabezpieczenie antykorozyjne: stal nierdzewna i ocynk
Kabel przyłączeniowy: 5 mb, 4 żyły (10 mb dla 100 i 200 kN)
Stopień ochrony: IP 67
