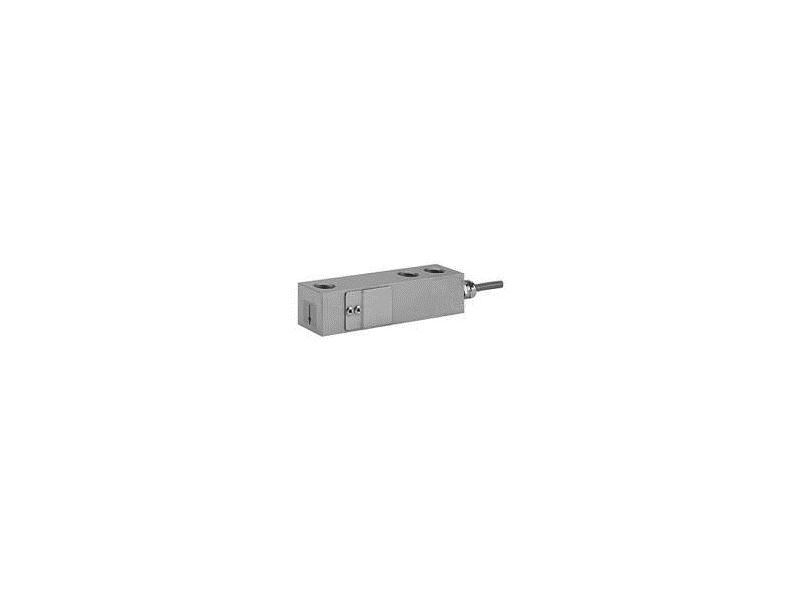

Czujnik wagowy 3410

Czujnik 3410 Vishay Tedea, ekonomiczna wersja czujnika 3510, belka pracująca na ścinanie, wykonana ze stali ocynkowanej, czujnik do wag jedno- i wieloczujnikowych (np. platformowych, zbiornikowych), zakresy pomiarowe 250 kg - 2000 kg. Do czujnika 3410 polecamy zestaw montażowy CellMate - 355, 3410, 3420 i 3510 Silo Mount dla wag zbiornikowych.

Dane techniczne czujników:
Obciążenie nominalne: 250, 500, 1000, 2000 kg
Zabezpieczenie antykorozyjne: stal niklowana / stal nierdzewna
Napięcie wyjściowe: 2 mV/V
Tolerancja napięcia wyjściowego: ±0,1%
Temperatura pracy: -10°C ÷ +40°C; max.-20°C ÷ +70°C
Stopień ochrony: IP 67
Przeciążenie max. nie niszczące: 300% obciążenia
Przeciążenie dopuszczalne: 150% obciążenia
Oporność:
wejściowa: 385 ± 10 Ohm;
wyjściowa: 351 ± 5 Ohm
Wpływ temp. na sygnał wyjściowy: od ± 0,001% do ± 0,003% s.obc./°C
Wpływ temp. na stabilność zera: od ± 0,0023% do ± 0,01% zakresu/°C
Napięcie pobudzenia: zalecane: 10 V DC lub AC; max.: 15 V DC lub AC
Odchyłka zera: ±2%
Oporność izolacji przy 200V: > 2000 MOhm
Błąd całkowity: ± 0,02% - 0,05% obciążenia
Kabel przyłączeniowy: 3 m, 6 żył
