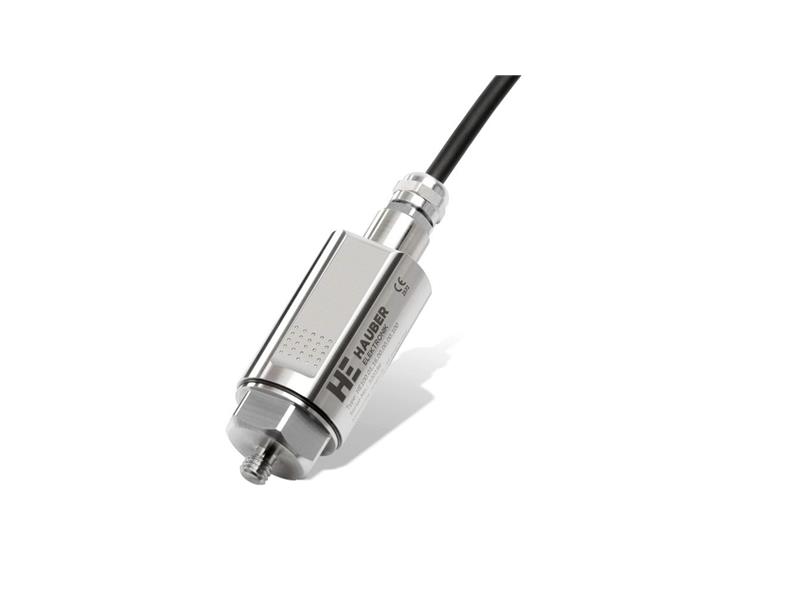

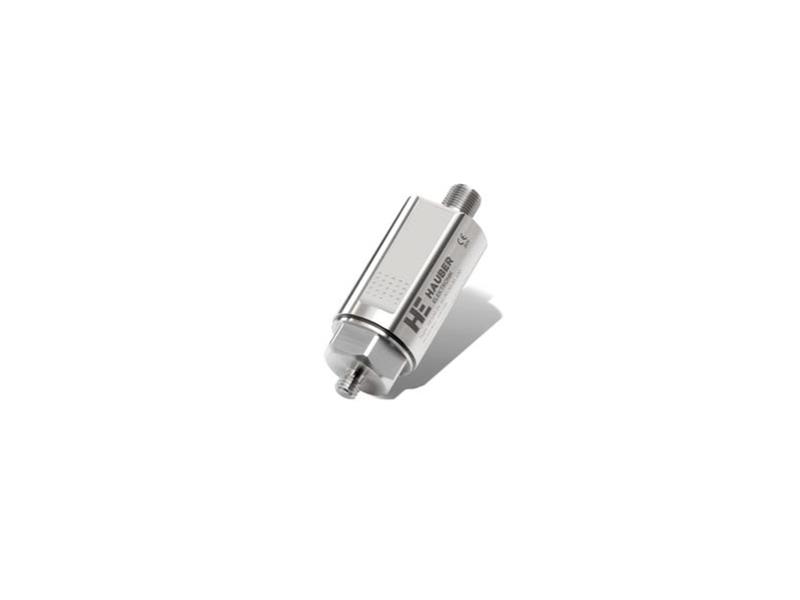

Czujnik wibracji HE101

Układ monitorowania drgań typu HE101

W bardzo solidnym wykonaniu ze stali nierdzewnej przedstawione produkty prezentują niezawodną elektronikę drgań. Aby maszyny, które wymagają pomiaru drgań, wystarczająco chronić i kontrolować oferujemy Państwu przetwornik drgań w przeróżnych wariantach.
1. Razem z zakresem pomiarowym:
10 Hz...1000 Hz Typ HE100, lub
1 Hz... 1000 Hz Typ HE100

Układ monitorowania drgań typu HE101 służy do pomiaru i monitorowania drgań bezwzględnych i temperatury łożysk maszyn zgodnie z normą DIN ISO 10816. Ma on następujące cechy:
• wielkość pomiarowa: wartość skuteczna (rms) prędkości drgań w mm/s, zgodnie z DIN ISO 2954.
• wielkość pomiarowa: temperatura w °C
• dwa analogowe wyjście prądowe: odporne na zakłócenia sygnały prądu stałego o wartości 4...20 mA, proporcjonalne do zakresu pomiarowego układu monitorowania
• możliwość wykrycia przerwania przewodu monitorującego przez jedno z następujących urządzeń analizujących: wartość sygnału prądu stałego < 3,5 mA.
• Sygnał drgań i ew. sygnał temperatury może być przekazany dalej na nasze urządzenie normowane typ 650 lub na system kierujący.

W związku z tym elektronika tych produktów oferuje ochronę dla szerokiej gamy maszyn wymagających pomiaru drgań, tj.: przemysłowe wentylatory, przewietrzniki i dmuchawy, silniki elektryczne, oddzielacze i
separatory, generatory, pompy, wirówki, turbiny i inne oscylujące urządzenia mechaniczne. Te wszystkie typowe obszary techniczne tej kompletnej elektroniki, dają się bez problemu zamontować na łożyskach maszyn kontrolowanych.

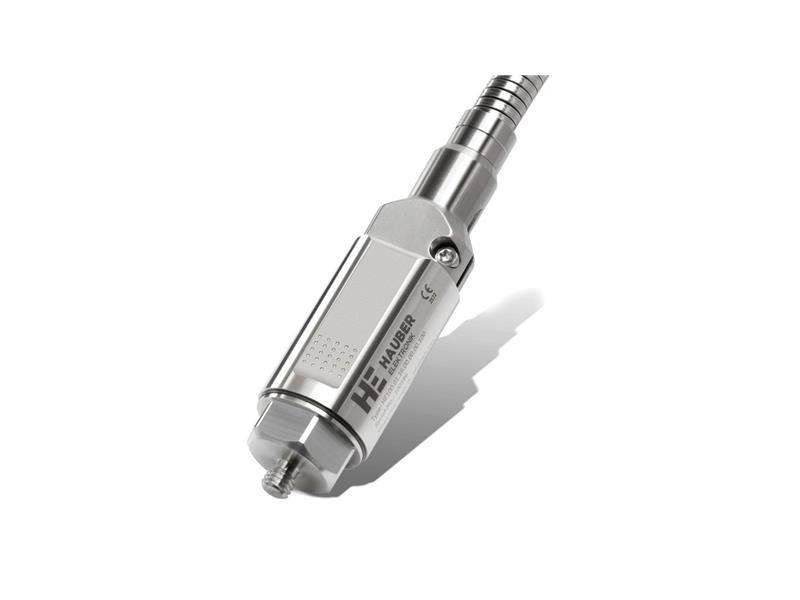

Wykonanie w ATEX
Typ HE100 – Typ HE101
Całkowita seria produkcyjna tych czujników znajduje się także w wykonaniu ATEX. Dla strefy 1 i 21 oraz 2 i 22 w wersjach:
szczelna osłona chroniąca przed wybuchem Ex d zabezpieczenie obudową
Ex tb:
II 2 G Ex d IIC T4 Gb
II 2 D Ex tb IIIC T120 °C Db
wykonanie iskrobezpieczne Ex ib:
II II 2 G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T 125⁰C Db

Czujnik HE101 jest następcą czujnika 648.
