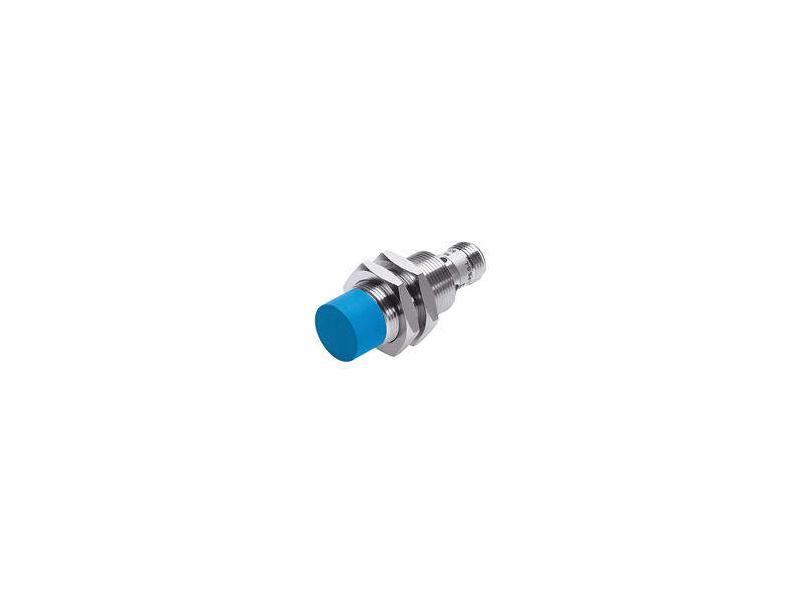

Czujniki indukcyjne SIE

Czujniki indukcyjne są nadajnikami sygnału, które bezdotykowo wykrywają przemieszczenia elementów roboczych w maszynach obróbczych i produkcyjnych, robotach przemysłowych, liniach produkcyjnych itd. i przetwarzają je na sygnał elektryczny.
Czujnik generuje sygnał elektryczny po zbliżeniu się metalowego obiektu do aktywnej powierzchni (niebieskie czoło) czujnika indukcyjnego w obrębie określonej odległości przełączania.

Czujniki indukcyjne wykrywają wszystkie obiekty będące przewodnikami elektrycznymi, które przechodzą przez lub pozostają w obrębie ich pola magnetycznego o dużej częstotliwości bez wchodzenia w kontakt mechaniczny z czujnikiem.

Czujniki indukcyjne działają bezdotykowo i nie wywierają żadnej siły mechanicznej na wykrywane obiekty.

Czujniki indukcyjne nie potrzebują żadnych elementów odczytujących. Czujniki indukcyjne nie wymagają żadnych dotykowych mechanizmów wykrywania jak rolki, popychacze, dźwignie, które są używane przy krańcówkach mechanicznych.

Czujniki indukcyjne działają bezdotykowo, przełączenie następuje w sposób elektroniczny.

Wersje
Wielkości
- Średnica zewnętrzna 4 mm
- Średnica zewnętrzna 6,5 mm
- Gwint zewnętrzny M5
- Gwint zewnętrzny M8x1
- Gwint zewnętrzny M12x1
- Gwint zewnętrzny M18x1
- Gwint zewnętrznyM30x1,5
- W kształcie prostopadłościanu

Napięcia
10 ... 30 V DC
15 ... 34 V DC
20 ... 265 V AC

- Do wyboru wyjście NPN- lub PNP
- Do wyboru normalnie zamknięte i otwarte
- Z obudowanym lub nie czołem czujnika
- Z większą strefą zadziałania
- Wersja z kablem i wtyczką
- Wersje dwuprzewodowe

Charakterystyka
- Odczyt bez kontaktu mechanicznego zapewnia dużą żywotność
- Brak awarii spowodowanych zabrudzeniem lub zgrzaniem styków
- Nie występuje efekt odbicia styków i generowania błędnych impulsów
- Wysoka częstotliwość przełączania do 3000 Hz
- Niewrażliwość na wstrząsy
- Dowolna pozycja montażu
- Żółta dioda LED jako wskaźnik stanu
- Czujnik całkowicie obudowany, o wysokim stopniu ochrony IP 65

Tester czujników SM-TEST-1
Przy pomocy testera można sprawdzać i ustawiać czujniki oraz wyłączniki zbliżeniowe. Tester czujników jest stosowany przy serwisowaniu i uruchamianiu urządzeń.
- Podłączyć sprawdzany czujnik do napięcia zasilania
- Ustawić czujnik na siłowniku
- Zidentyfikować stan wyjścia sprawdzanego wyłącznika i czujnika PNP, NPN, NC (normalnie zamknięty), NO (normalnie otwarty) przy pomocy odpowiedniej diody LED.


Uwaga
Nominalna odległość przełączania Sn:
Wartość charakterystyczna, przy której nie bierze się pod uwagę tolerancji wykonania ani odchyłek spowodowanych wpływem temperatury lub napięcia.

Rzeczywista odległość przełączania Sr:
Rzeczywista odległość przełączania jest zależna od przyłożonego napięcia roboczego i temperatury otoczenia 293 K (20 °C). Może odbiegać od nominalnej odległości przełączania o maksimum ± 10% Może ona odbiegać maksymalnie ±10 % od nominalnej odległości przełączania.

Użytkowa odległość przełączania Su:
Jest to odległość przełączania dla danego czujnika przy określonym napięciu i zakresie temperatury. Może ona odbiegać maksymalnie ±10% od rzeczywistej odległości przełączania.
Gwarantowana odległość przełączania Sa:
Jest to odległość przełączania przy której czujnik działa w całym zakresie dopuszczalnych warunków pracy. Leży ona między 0 i najmniejszą wartością użytkowej odległości przełączania.

Styk normalnie otwarty
Przy wzbudzonym czujniku prąd płynie przez obciążenie, przy nie wzbudzonym przepływ prądu jest przerwany.

Styk normalnie zamknięty:
Przy wzbudzonym czujniku przepływ prądu jest przerwany, przy nie wzbudzonym prąd płynie przez obciążenie.

Z dwoma wyjściami:
Są dostępne oba rodzaje wyjść, normalnie otwarte i normalnie zamknięte.

Typ montażu
Czujniki mogą być otoczone przez metal, aż do poziomu powierzchni aktywnej.
Czujniki z nie obudowanym czołem wymagają pewnej przestrzenie wolnej od metalu wokół aktywnej powierzchni czujnika.
Czujniki bez gwintu powinno się w miarę możliwości przyklejać.
Czujniki można mocować przy pomocy opasek, przy czym nacisk powinien być rozłożony na jak największą powierzchnię. Punktowa koncentracja zacisku może spowodować zniszczenie czujnika.

Czujniki indukcyjne nie powinny być stosowane jako zderzaki.

Czujniki SIEW są produktami klasy A. W warunkach domowych mogą powodować zakłócenia i interferencje. Użytkownicy powinni dokonać odpowiednich pomiarów, jeżeli jest to konieczne.
