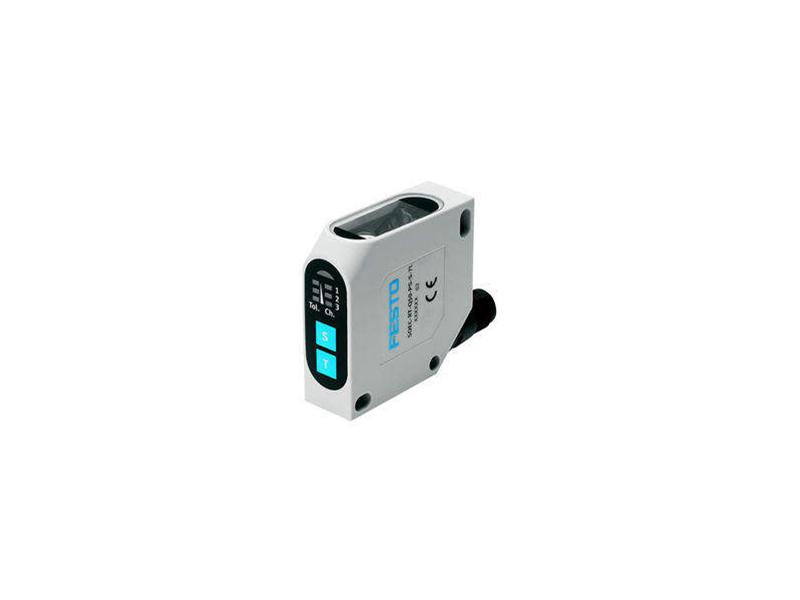

Czujniki optyczne SOE

Czujniki optoelektroniczne

Wielkości:
- Gwint zewnętrzny M12x1
- Gwint zewnętrzny M18x1
- Obudowa kwadratowa

- Napięcie 10 ... 30 V DC
- Do wyboru wyjście NPN- lub PNP
- Z kablem lub wtyczką

- Czujnik optyczny odbiciowy, cylindryczny lub w kształcie prostopadłościanu.

- Czujnik optyczny odbiciowy-zaporowy w kształcie prostopadłościanu
- Elementy odblaskowe

- Czujnik optyczny zaporowy w kształcie prostopadłościanu

- Czujnik optyczny światłowodowy, obudowa kwadratowa
- Światłowody

Charakterystyka
- Zasięg do 6000 mm
- Stopień ochrony IP 65

Osprzęt:
- Kątownik mocujący do czujników optycznych w kształcie prostopadłościanów

- Przyrząd do cięcia światłowodu polimerowego
Kabel światłowodowy jest wkładany do urządzenia i cięty w taki sposób, aby uzyskać jak najmniejsze straty światła. Aby uzyskać najwyższą jakość cięcia, każdy otwór powinien być używany tylko raz.

Tester czujników SM-TEST-1
Przy pomocy testera można sprawdzać i ustawiać czujniki oraz wyłączniki zbliżeniowe. Tester czujników jest stosowany przy serwisowaniu i uruchamianiu urządzeń.
- Podłączyć sprawdzany czujnik do napięcia zasilania
- Ustawić czujnik na siłowniku
- Zidentyfikować stan wyjścia sprawdzanego wyłącznika i czujnika PNP, NPN, NC (normalnie zamknięty), NO (normalnie otwarty) przy pomocy odpowiedniej diody LED.

Czujnik optyczny odbiciowy-zaporowy
Czujniki optyczne odbiciowe są wyposażone w filtr polaryzacyjny, który zapewnia reakcję czujnika tylko na światło odbite od specjalnego elementu odblaskowego. Są one projektowane na zasadzie działania lustra pryzmatycznego. Wybór odpowiedniego elementu odblaskowego do danego zastosowania zależy od żądanego zakresu roboczego i możliwości montażu.

Światłowód
Kable światłowodowe mogą być w postaci wiązki z włókna szklanego lub z tworzywa. Zadaniem światłowodu jest prowadzenie wiązki światła z jednego miejsca do drugiego nie tylko po linii prostej ale również po łukach. Jest to możliwe do zrobienia dzięki bardzo dobrym wewnętrznym właściwościom odbiciowym. Całkowite odbicie wewnętrzne występuje ilekroć światło z materiału o dużym refrakcyjnym indeksie pada na granicę tego materiału i ośrodka o małym refrakcyjnym indeksie przy kącie mniejszym niż maksymalny kąt dla całkowitego wewnętrznego odbicia. Światłowód składa się z rdzenia (o dużym indeksie refrakcji) i płaszcza (o małym indeksie refrakcji). Światło jest stale odbijane i prowadzone wewnątrz rdzenia w wyniku odbicia wewnętrznego.

Instalacja szeregowa czujników
Czujniki optoelektroniczne nie powinny oddziaływać wzajemnie jeden na drugi. Dlatego należy przestrzegać minimalnego odstępu między nimi. Odstęp jest generalnie zależny od ustawionej czułości czujnika. Dla czujników ze światłowodem odstęp jest zależny od typu światłowodu.

Ustawienie czujników
Czujnik optyczny zaporowy
- Najpierw ustawić odbiornik w żądanym położeniu i zamocować go.
- Następnie ustawić nadajnik możliwie najdokładniej w osi odbiornika.

Czujnik optyczny odbiciowy-zaporowy
- Najpierw ustawić element odblaskowy w żądanym położeniu i zamocować go.
- Zakryć element odblaskowy tak, aby pozostawić odkrytą tylko część środkową (25% powierzchni).
- Zamontować czujnik optyczny odbiciowy-zaporowy tak, aby uzyskać sygnał zadziałania czujnika.
- Na koniec usunąć zasłonięcie elementu odblaskowego.

Czujnik optyczny odbiciowy
- Ustawić czujnik w stosunku do wykrywanego obiektu tak, aby uzyskać pewny sygnał wyjściowy.
- Aby uzyskać niezawodne działanie, musi być aktywna rezerwa działania.

Rezerwa działania
Rezerwa działania jest wartością nadwyżki energii promieniowania, która pada na powierzchnię światłoczułą i jest oszacowywana przez odbiornik światła. W wyniku zabrudzenia, zmian współczynnika odbicia wykrywanych obiektów i starzenia się diody nadajnika, rezerwa działania może z biegiem czasu ulegać redukcji do stopnia, przy którym niezawodne działanie nie będzie już dalej możliwe.
Niektóre czujniki są wyposażone w drugą diodę LED (zieloną), która świeci kiedy ok. 80% dostępnego zakresu roboczego czujnika jest wykorzystane. W innych czujnikach miga żółta dioda LED kiedy dostępna rezerwa działania nie jest wystarczająca. To pozwala na czasową detekcję sytuacji, w których może wystąpić nieprawidłowe działanie.

Współczynniki korekcyjne
Określone zakresy pracy dla czujników odbiciowych określa się przy pomocy kart testowych (Kodak Gray Cards). Dla innych powierzchni niż testowe punkt przełączania określa się przy pomocy odpowiednich współczynników korekcyjnych.

Zasięg
Określony zakres pracy jest maksymalną możliwą odległością między nadajnikiem i odbiornikiem (czujnik optyczny zaporowy). Aby uzyskać maksimum trzeba ustawić potencjometr w poz. MAX i należy użyć określonego elementu odblaskowego (czujnik odbiciowo-zaporowy).


Funkcje przełączania
Przełączanie na ciemno
Funkcja przełączania "na ciemno" oznacza, że dane wyjście przewodzi prąd (jest aktywne), gdy na odbiornik nie pada żadne światło. Odpowiada to funkcji logicznej normalnie zamknięty (NZ).

Przełączanie na jasno
Funkcja przełączania na jasno" oznacza, że dane wyjście przewodzi prąd (jest aktywne), gdy na odbiornik pada światło. Odpowiada to funkcji logicznej normalnie otwarty (NO).

Połączenie równoległe
Równoległe połączenie czujników optycznych do realizacji funkcji logicznych jest w zasadzie możliwe.
- Zwiększa się pobór prądu
Prądy wtórne sumują się, w wyniku czego mogą wystąpić niedozwolone duże spadki napięcia na obciążeniu nawet wtedy, gdy czujniki nie przewodzą.
