CZUJNIKI SIŁY VISHAY

Ważenie technologiczne w przemyśle nie jest powszechnie stosowane. Są branże, dla których ważenie stanowi jednak istotną część procesu technologicznego. Zapewnienie dużej dokładności ważenia w połączeniu z ciężkimi warunkami pracy jest trudne do zrealizowania, a później także kłopotliwe w eksploatacji. Ważne jest więc jakie czujniki siły należy użyć spośród tych znajdujących się na rynku.

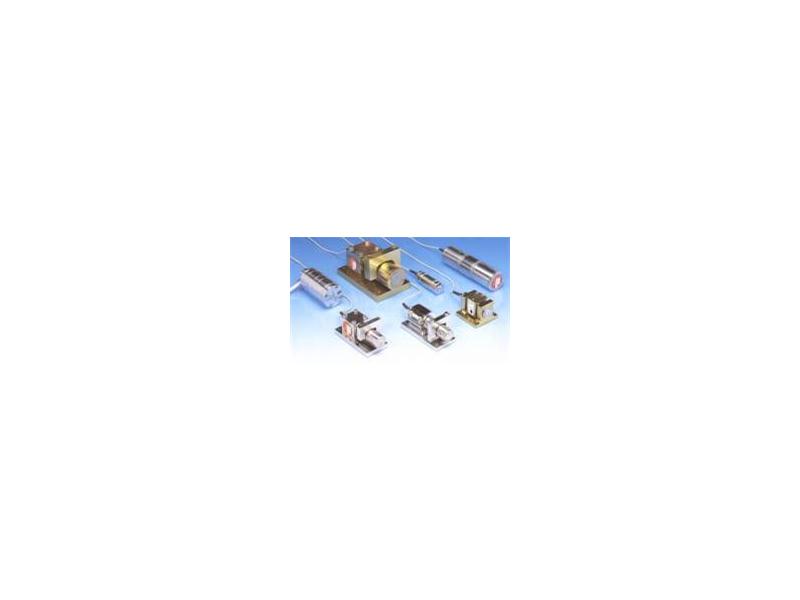

Szwedzka firma Vishay, chcąc zaspokoić wymagania klientów w tej dziedzinie, wyspecjalizowała się w produkcji belkowych czujników siły. Konstrukcja oparta jest na tulejowanej belce pomiarowej z precyzyjnie naklejonymi na nią tensometrami. Siła przyłożona w różnych miejscach tulei przenoszona jest zawsze na koniec belki pomiarowej. Ma to szczególne znaczenie w przypadku zmian punktu przyłożenia siły wywołanych drganiami zbiornika lub platformy, ekspansją termiczną lub innymi czynnikami zewnętrznymi. Konstrukcja taka umożliwia także łatwą zabudowę czujnika bez stosowania skomplikowanych prowadzeń mechanicznych np. odciągów kompensacyjnych. Inną równie ważną zaletą czujników jest ich niewrażliwość na działanie sił bocznych i skręcających nawet do 100% zakresu pomiarowego.

Dobór czujników uzależniony jest praktycznie od trzech podstawowych warunków:
- zakresów sił w jakich czujniki będą pracowały (masa brutto),
- wymaganej dokładności ważenia (w procentach lub działkach pomiarowych),
- warunków na jakie będzie narażony czujnik w czasie eksploatacji.
Zakresy pracy czujników siły firmy Vishay zawierają się w granicach od 1kN do 2000kN. Dokładności czujników wynoszą: 0,02; 0,03; 0,05; 0,075; 0,1; 0,5 i 1,0%. Umożliwia to ich dobór do większości zastosowań przemysłowych uwzględniający także warunki późniejszej eksploatacji. O ile do ważenia zbiornika czujnik może być dobrany na zakres mniejszy od obciążenia znamionowego brutto, to przy ważeniu platform powinien być dobrany na wartość obciążenia znamionowego. W praktyce może się bowiem zdarzyć silnie nierównomierne rozłożenie sił (np. w trakcie najeżdżania pojazdu na platformę wagi).

Główne cechy czujników siły KIS:

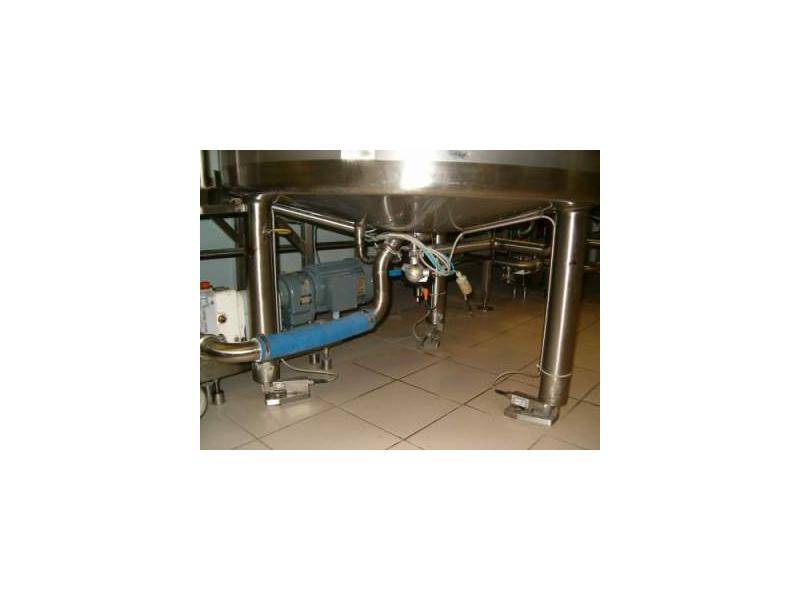

- unikalna konstrukcja: większość tradycyjnych czujników wagowych jest wrażliwa na działanie sił bocznych i wymaga stosowania mechanicznych ograniczników ruchu. Powstawanie naprężeń na tych elementach jest częstą przyczyną błędów pomiaru. Czujniki KIS cechuje całkowita odporność na siły działające w osi poziomej występujące zawsze w przypadku zbiorników zaopatrzonych w mieszadła. Jarzmo posiada możliwość swobodnego przemieszczania się wzdłuż belki pomiarowej czujnika, co eliminuje problemy związane z rozszerzalnością termiczną ważonej konstrukcji oraz wibracjami.
- niezwykła trwałość czujników, o czym świadczy wykorzystywanie ich do pracy w ciężkich warunkach eksploatacyjnych: w hutnictwie, na statkach, platformach wiertniczych i portach. Czas międzyawaryjnej pracy MTBF określony jest przez producenta na 25 do 30 lat. Pozwala to na pewną i bezawaryjną pracę przez wiele lat.
- niezwykle prosty system montażu, składający się jedynie z dwóch elementów: wspornika, w którym mocowany jest czujnik oraz przenoszącego obciążenie jarzma, osadzonego swobodnie na belce pomiarowej. Układ nie wymaga regulacji czy też okresowej konserwacji, ponieważ nie zawiera żadnych elementów poziomujących, powierzchni smarowych, gumowych ani elastomerowych uszczelek.
