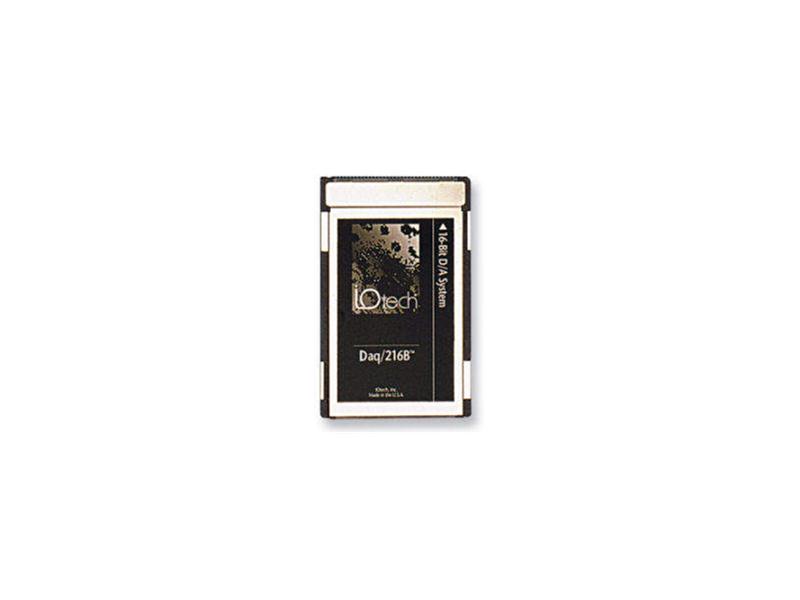

Daq/216B – karta przetwornika A/C dla notebooka

Firma IOTech ma w swojej ofercie kartę pomiarową przeznaczoną dla komputerów przenośnych. Karta jest w pełni zgodna ze standardem PC-Card Type II. Jest to bardzo ciekawe rozwiązanie dla wszystkich posiadaczy komputerów przenośnych. Niewielkie rozmiary karty w standardzie PCMCIA II sprawiają, że możemy dokonywać pomiarów wszędzie, gdzie zdołamy dotrzeć z naszym laptopem. Mimo niewielkich rozmiarów, karta oferuje spore możliwości pomiarowe. Wyposażona jest w 16-bitowy przetwornik analogowo- cyfrowy z częstotliwością próbkowania wynoszącą 100kHz. Karta wyposażona jest w 16 wejść analogowych ze wspólną masą (wejścia można też skonfigurować jako 8 wejść różnicowych). Dla każdego z kanałów możemy ustalić wzmocnienie o wartości 1, 2, 4 lub 8 (co odpowiada następującym zakresom pomiarowym: +/-1.25V, +/-2.5V, +/-5V, +/-10V). Dane mogą być zapisywane w czasie rzeczywistym na dysku twardym komputera. Pewność, że żadne dane nie są tracone zapewnia wbudowany bufor FIFO.

Wraz z kartą dostarczane jest bezpłatne oprogramowanie DaqView pozwalające na definiowanie ustawień poszczególnych kanałów, akwizycje danych oraz ich wyświetlanie w czasie rzeczywistym. Ponadto producent udostępnia wsparcie dla Visual Basic, C/C++, ActiveX/COM, LabVIEW i DASYLab.

Cechy szczególne Daq/216B:

- w pełni kompatybilne ze standardem Type II (5mm),
- przetwornik A/C 100 kHz, 16 bitowy,
- 8 wejść różnicowych lub 16 single-ended,
- programowalne wzmocnienie x 1, 2, 4, 8,
- możliwość rejestracji mierzonych przebiegów bezpośrednio na dysk PC.

Do karty pomiarowej PCMCIA Daq/216 dostępne są następujące akcesoria:

- DBK1 - moduł 16 złącz BNC
- DBK11A - terminal zaciskowy
- CA134 - kabel do podłączenia DBK1 lub DBK11A
