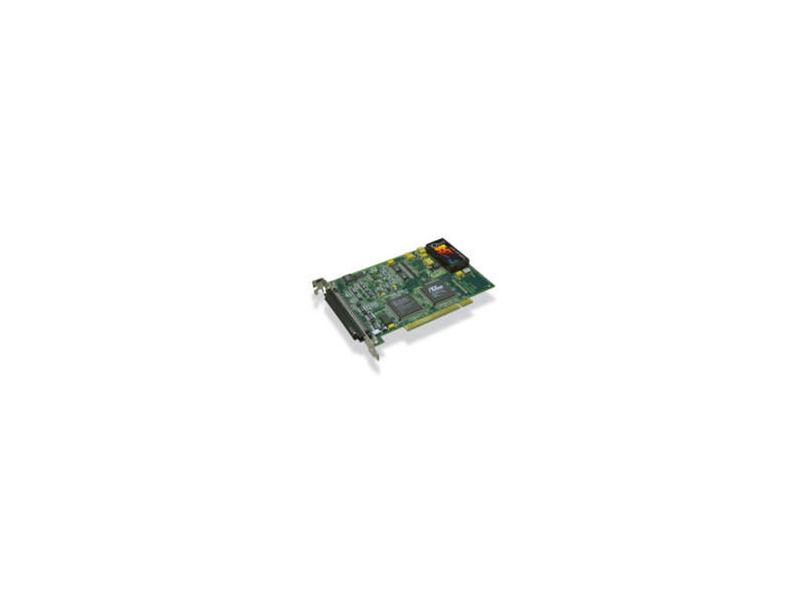

DaqBoard/2000-seria kart pomiarowych z interfejsem PCI

DaqBoard/2000 to seria kart pomiarowych za złączem PCI firmy IOTech. W skład serii wchodzi pięć modeli o różnej konfiguracji. Wszystkie modele są standardowo wyposażone w 40 cyfrowych wejść/wyjść z optoizolacją oraz cztery wejścia licznikowe i dwa wyjścia timera. W modelach DaqBoard/2000, DaqBoard/2001, DaqBoard/2005 znajdziemy ponadto 200kHz/16bitowy przetwornik analogowo-cyfrowy. Są też modele posiadające przetwornik cyfrowo-analogowy (100kHz/16bitów) - DaqBoard/2000, DaqBoard/2001 oraz DaqBoard/2004.

Dużą zaletą kart pomiarowych z serii DaqBoard/2000 są duże możliwości rozszerzenia liczby kanałów pomiarowych oraz duża liczba modułów kondycjonujących (łącznie ponad 40 różnych modułów). Pozwala to na mierzenie wielu różnych wielkości. Tak więc system pomiarowy oparty na karcie z serii DaqBoard/2000 może mierzyć np. temperaturę (za pomocą czujników termoparowych lub rezystancyjnych), naprężenia, wysokie napięcia itd. (szczegółowe informacje w nocie katalogowej).

Cechy szczególne serii DaqBoard/2000:

-5 modeli do wyboru,
- przetwornik A/C 16-bitowy, 200-kHz,
- 8 wejść analogowych różnicowych lub 16 single-ended,
- do 256 wejść analogowych, przy próbkowaniu 200 kHz,
- możliwość synchronicznego skanowania wszystkich wejść kart,
- 512 położeń channel/gain FIFO,
- 4 wyjścia analogowe, 16-bitowe, 100-kHz,
- 40 cyfrowych linii I/O, do 208 w systemie,
- 4 wejścia typu counter/pulse,
- 2 wyjścia typu timer/pulse,
- 100% cyfrowa kalibracja,
- do 4 kart w systemie.

Specyfikacja modeli serii DaqBoard/2000:

-DaqBoard/2000-40cyfrowych we/wy, 4 wejścia licznika, 2 wyjścia timera, 16 wejść analogowych, 2 wyjścia analogowe,

- DaqBoard/2001-40cyfrowych we/wy, 4 wejścia licznika, 2 wyjścia timera, 16 wejść analogowych, 4 wyjścia analogowe,

- DaqBoard/2002-40cyfrowych we/wy, 4 wejścia licznika, 2 wyjścia timera,

- DaqBoard/2003-40cyfrowych we/wy, 4 wejścia licznika, 2 wyjścia timera, , 4 wyjścia analogowe,

- DaqBoard/2004-40cyfrowych we/wy, 4 wejścia licznika, 2 wyjścia timera, 16 wejść analogowych,
