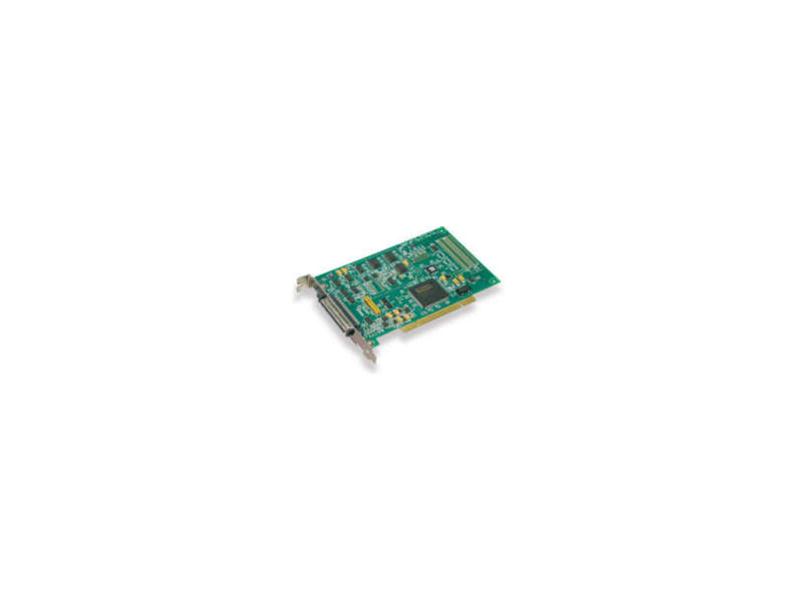

DaqBoard/500 – karty pomiarowe PCI

DaqBoard/500 to seria kart pomiarowych firmy IOTech. Karty pomiarowe z tej serii, mimo stosunkowo niewielkiej ceny, oferują użytkownikowi bardzo duże możliwości. Karty dysponują szybkim (200kHz) i dokładnym (16 bitowym) przetwornikiem analogowo-cyfrowym. Możemy mierzyć 16 kanałów analogowych (lub 8 w trybie różnicowym). Ponadto karty wyposażone są w 24 indywidualnie konfigurowalne wejścia/wyjścia cyfrowe, jedno wejście licznikowe i dwa wyjścia timera. W modelu DaqBoard/500 dostępne są także dwa analogowe wyjścia (100kHz/16bit). W jednym komputerze możemy zainstalować jednocześnie nawet cztery takie karty.

Wraz z kartą dostarczane jest bezpłatne oprogramowanie DaqView/500, pozwalające na konfigurację karty oraz na dokonywanie podstawowych pomiarów. Jeżeli użytkownikowi nie wystarczają możliwości DaqView/500 może skorzystać z darmowych bibliotek do środowisk programistycznych Visual Studio i VisualStudio .NET (producent udostępnia także przykłady w językach Visual C++, Visual C# oraz Visual Basic). Możemy także stworzyć wirtualny przyrząd pomiarowy wykorzystując środowiska graficzne: DASYLab lub DaqView.

Specyfikacja kart pomiarowych DaqBoard/500:
-16 analogowych wejść (200kHz/16bitów),
-24 cyfrowe wejścia/ wyjścia,
- 2 wejścia licznikowe,
-1 wyjście timera,
-2 wyjścia analogowe (dostępne tylko w modelu DaqBoard/500).

Do wyboru są dwa modele:
- DaqBoard/500 (z 2 wyjściami analogowymi),
- DaqBoard/505 (bez wyjść analogowych).

Akcesoria do DaqBoard/500:
-DBK-moduł z 16 złączni BNC,
-TB100 – terminal ze złączami śrubowymi,
-CA-G55-nieekranowany kabel połączeniowy, 90 cm
-CA-G56-ekranowany kabel połączeniowy, 90 cm
