24-kanałowy analizator stanów logicznych 16-kanałowy generator przebiegów cyfrowych
- Producent:
- Digilent
Opis produktu:

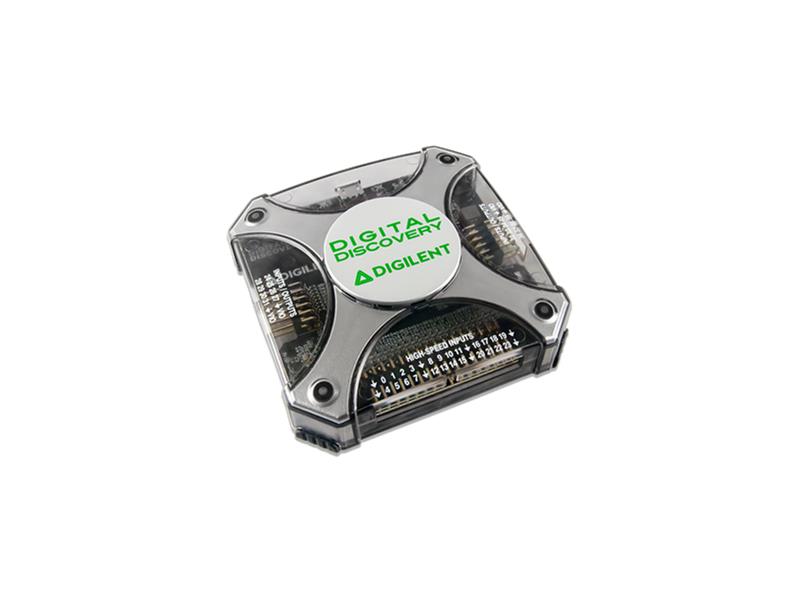

Digital Discovery jest urządzeniem które stanowi połączenie analizatora logicznego oraz generatora wzorów sygnałów cyfrowych. Analizator logiczny jest narzędziem pozwalającym na wyświetlanie oraz rejestrowanie przebiegów na liniach komunikacyjnych urządzeń cyfrowych. W przypadku Digital Dicovery istnieje także możliwość dekodowania protokołów komunikacyjnych (I2C, I2S, CAN, SPI, UART, równoległy). Pozwala to na szybką analizę ramek przysłanych w magistralach. Przewaga takiego narzędzia nad klasycznym oscyloskopem polega na tym, że pozwala na rejestrowanie przebiegów z większą rozdzielczością, która zwykle w oscyloskopach jest niezadowalająca przy pomiarach przebiegów cyfrowych. Przy pomiarach oscyloskopem można także spotkać się problemami przy wyzwalaniu sygnału co w urządzeniu tego typu nie występuje. Oscyloskop jest narzędziem dobrze sprawdzającym się przy analizie okresowych zmian napięć i szumów, natomiast do analizy procesów komunikacji cyfrowej oraz złożonych protokołów idealnym narzędziem będzie Digital Discovery rejestrujący jedynie niskie i wysokie stany.
Digital Discovery wyposażony jest w 2 wejścia/wyjścia sygnałów wyzwalania do połączenia innych przyrządów laboratoryjnych (1,2-3,3V CMOS).
Oprogramowanie Digilent WaveForms
Oprogramowanie Digilent WaveForms wraz z połączeniem z Digital Discovery pozwala na wykorzystanie przedstawionych powyżej funkcji. Istnieje także możliwość wypróbowania oprogramowania w wersji Demo, które jest to pobrania za darmo ze strony producenta.
Sercem Digital Discovery jest układ FPGA Xilin x Spartan6. Jego funkcje:
- Zarzadzanie częstotliwością pracy zegara ( 12MHz i 60MHz do komunikacji USB, 100MHz – 800MHZ do próbkowania sygnałów)
- Kontrola akwizycji oraz przechowywanie danych (Analizator Logiczny)
- Synteza cyfrowych sygnałów
- System wyzwalania (wykrywanie wyzwalania dla zewnętrznych urządzeń)
- Zarządzanie zasilaniem oraz kontrola urządzeń zewnętrznych
- Monitorowanie mocy oraz temperatury
- Kalibracja pamięci
- Komunikacja z komputerem
