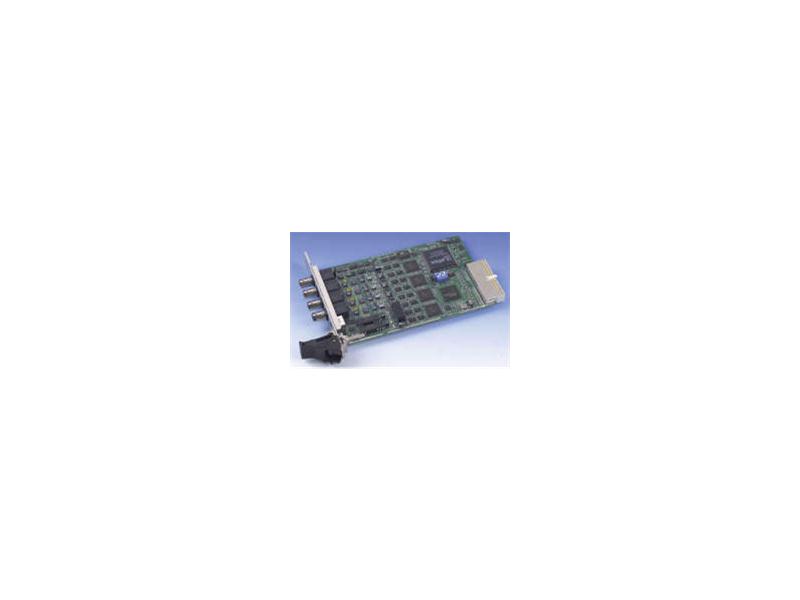

Dokładne odwzorowanie obrazu – karta MIC-3714 (CompactPCI – 3/6U)

MIC-3714 jest kartą czterech wejść analogowych produkowaną przez firmę Advantech i umożliwiającą próbkowanie sygnałów z częstotliwością do 30MHz.

Budowa karty akwizycji danych oparta została na architekturze PCI. Wszystkie kanały wyposażono w identyczne łącza (BNC) i 12-sto bitowe przetworniki A/C, realizujące konwersję równoległą. Każdy sygnał wejściowy jest wzmacniany z osobna (funkcja realizowana programowo).
Sprzęt pracuje w jednym z 6-ściu trybów wyzwalania przetwornika, którego źródło może pochodzić z zewnątrz, z układu umieszczonego na karcie lub też może wynikać z napisanego programu. Pierwsza opcja pozwala na synchronizację MICa-3714 z innymi urządzeniami. Karta może współpracować z instrumentami tworzącymi gotowy układ np. rejestracji i dyskretyzacji obrazów ultrasonograficznych lub pochodzących z matryc CCD oraz elementów czułych na promieniowanie gamma. Wykorzystanie zaś wewnętrznego wyzwalacza, daje sposobność akwizycji w sposób ciągły a zarazem bardzo szybki (30MHz).

Prezentowany sprzęt posiada procedurę auto-kalibracji, jak również znacznik BoardID, który ułatwia identyfikację i dostęp do poszczególnej karty gdy w określonej jednostce zainstalowano ich więcej niż jedną. W sytuacji pojawienia się na magistrali przypadkowego sygnału reset, możliwe jest przywrócenie ostatniej konfiguracji wejść lub też przywołanie ustawień domyślnych.

MIC-3714 należy do serii urządzeń CompactPCI Systems, którą charakteryzuje możliwość pracy w niesprzyjających warunkach otoczenia. Pozwala to na implementację karty w ośrodkach przemysłowych, wojskowych lub w transporcie. Jednak nic nie stoi na przeszkodzie aby wykorzystać potencjał karty w aplikacjach laboratoryjnych.

Cechy MICa-3714 w pigułce:

• kompatybilność z CompactPCI – rozmiar karty 3U i 6U
• 4 równoległe konwertery A/C
• próbkowanie 30MHz
• wbudowana pamięć FIFO
• 6 trybów wyzwalania.

Do przyłączenia karty służy kabel PCL-10901 (PS2-DB9) oraz terminal złączowy ADAM-3968 (montaż na szynie DIN).

Więcej informacji na temat MICa-3714 można uzyskać od pracowników firmy Elmark Automatyka Sp. z o. o. http://www.advantech.com/support/detail_list.asp?model_id=MIC-3714
http://www.elmark.com.pl/index.php?id=8
