Ostatnia aktualizacja: 2025-01-27

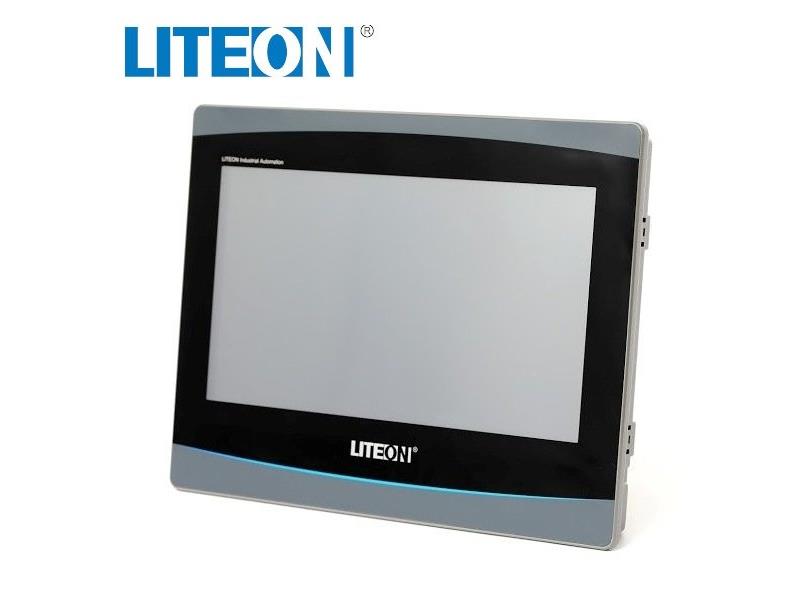

Dotykowy panel operatorski HMI 10''
- Producent:
- Lite-On
- Numer katalogowy:
- EZ100-WGA40
- 10.1 calowy ekran dotykowy LCD o rozdzielczości 1024x600, 65536 kolorów.
- Ponad 350 protokołów komunikacyjnych
- Bezpłatne, przyjazne oprogramowanie narzędziowe EZ Studio.
- Pamięć programu: 32MB
- Porty:
- Ethernet
- USB 1.1 (Client)
- USB 2.0 (Host)
- COM1: RS232 / 422 / 485
- COM3: RS485
- IP65 - wysoki stopień ochrony.
- Zegar czasu rzeczywistego - RTC.
- Funkcjonalność SCADA (alarmowanie, receptury, logowanie danych, makra, wielopoziomowy dostęp, ...).
KOMUNIKACJA
Obsługa ponad 350 protokołów - współpraca z niemal każdym urządzeniem automatyki wyposażonym w port komunikacji szeregowej lub Ethernet.
Praca z jednym lub wieloma urządzeniami równocześnie.
Tryb pracy "przezroczystej" (transparentnej) - poprzez port panelu uzyskujemy dostęp do pozostałych urządzeń obiektowych z nim współpracujących.
Funkcja serwera VNC - dostęp do panelu poprzez sieć Ethernet staje się możliwy z niemal każdego miejsca na świecie.
Funkcjonalność SCADA
Symulacja off-line (bez podłączenia panelu do PC) oraz on-line ( PC podłączony do panelu współpracującego z urządzeniami obiektowymi).
Bogata biblioteka obiektów graficznych (lampek, przycisków, wskaźników, zaworów, itp.).
Tworzenie własnych bibliotek graficznych.
Alarmowanie wraz z historią zdarzeń. Gotowe obiekty graficzne obsługi alarmowania realizujące funkcje zatwierdzania, kasowania i archiwizowania.
Wielojęzyczne opisy - wybór języka przez operatora.
Obsługa receptur. Aktualizacja danych receptur z poziomu ekranu, poprzez PC jak również zewnętrzne nośniki danych.
Logowanie danych do plików CSV. Łatwość ich przeglądania oraz przenoszenia na inne urządzenia.
Wielopoziomowy system dostępu do ekranów, obiektów i danych według stopnia kompetencji personelu obsługi.
Tworzenie własnych makr wykonywanych w odpowiedzi na zaistniałe zdarzenia obiektowe lub wyzwalanych czasowo.
SPECYFIKACJA
Wyświetlacz:
przekątna - 10.1"
rozdzielczość - 1024*600
rodzaj - TFT LCD z podświetleniem LED
ilość kolorów - 16 bit (65536)
żywotność [h] - 20000
kontrast - 500
jasność [cd/m2] - 150
Panel dotykowy - 4 przewodowy, rezystancyjny
Procesor - RISC ARM9 32Bit
Pamięć z podtrzymaniem bateryjnym - 128KB
Pamięć robocza - 32MB
Pamięć flash - 8MB+128MB (NAND Flash)
Zegar czasu rzeczywistego - TAK
Interfejsy komunikacyjne:
USB Client - TAK (USB 2.0)
USB Host - TAK (USB 1.1)
szeregowy - COM1 RS232/422/485
szeregowy - COM3 RS485
Ethernet - TAK
Zasilanie napięcie - 24VDC±10%
pobór mocy - 20W
Warunki pracy temperatura pracy - 0°~50°
temperatura składowania - -20°~60°
wilgotność względna - 10%~90%
odporność na wibracje - 10 ~ 55Hz (w kierunkach: X,Y,Z, 1G przez 30 min.)
EMI FCC Part 15 A Class A
CE - TAK, zgodnie z EN61000-6-2 ; EN61000-6-4
stopień ochrony - IP65 od czoła
chłodzenie - naturalne

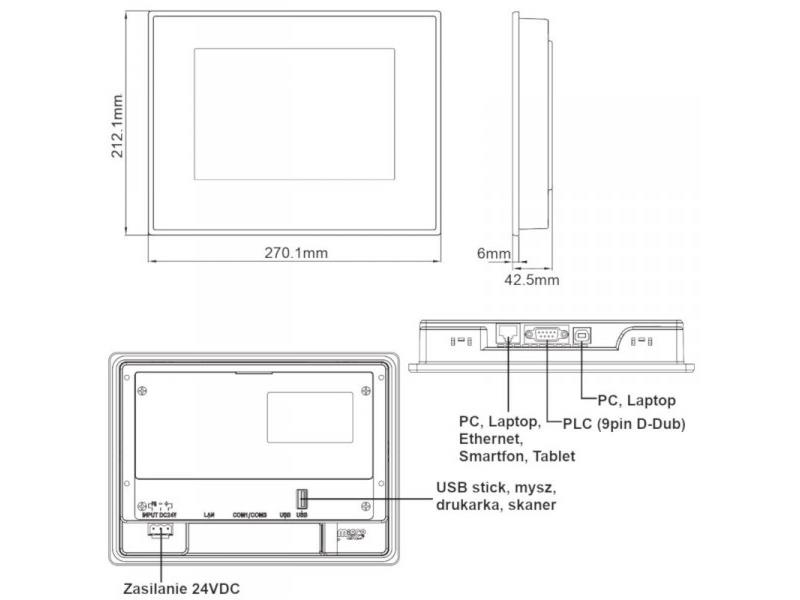

Wymiary zewnętrzne (SxWxG) [mm] - 270.1 x 212.1 x 42.5
otworu montażowego (SxW) [mm] - 259.5 x 201.5
Waga [kg] - 1.1
