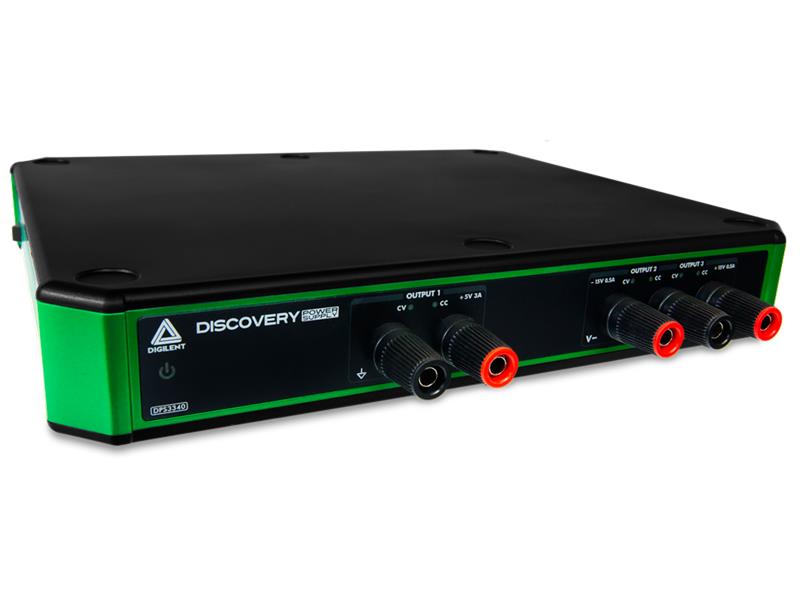

DPS3340 Discovery USB Programmable Power Supply

DPS3340 Digilent Discovery USB Programmable Power Supply to trójkanałowy programowalny zasilacz prądu stałego pozwalający użytkownikowi kontrolować moc dostarczaną do obwodów zewnętrznych. Zapewniając tryby stałego napięcia i stałego prądu z wbudowanymi czujnikami odczytu i opcjonalnym śledzeniem kanałów wyjściowych, możesz pewnie zasilać swoje obwody zgodnie z własnymi wymaganiami.

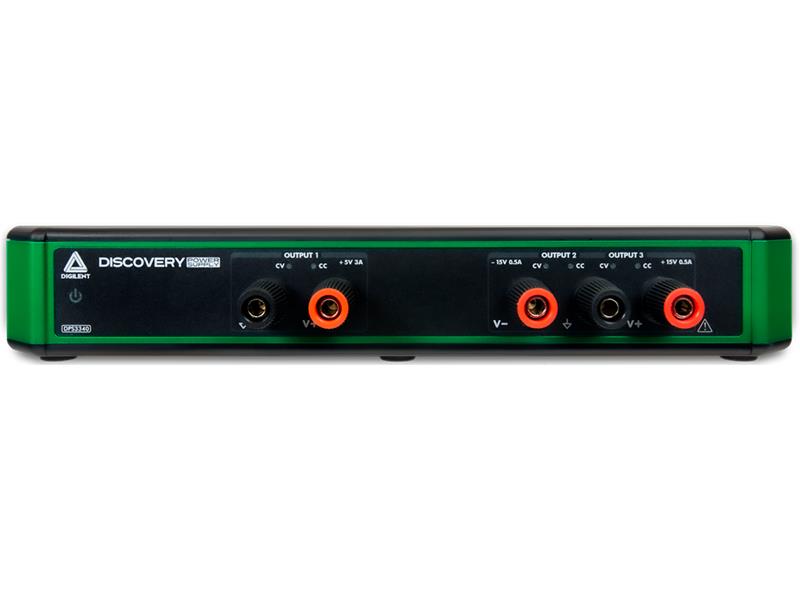

Cechy urządzenia:
• Wyjście 1 V do 5 V / 10 mA do 3 A
• Wyjście -1 V do -15 V / -10 mA do -500 mA
• Wyjście 1 V do 15 V / 10 mA do 500 mA
• Opcjonalne śledzenie między wyjściami -15 V i 15 V
• Opcje ochrony nadprądowej zapewniane przez WaveForms
• Zasilanie pomocnicze — 19 V +/- 5%, maksymalnie 3,2 A, maksymalnie 60 W, 5,5 mm x 1,65 mm, środek dodatni

Oprogramowanie

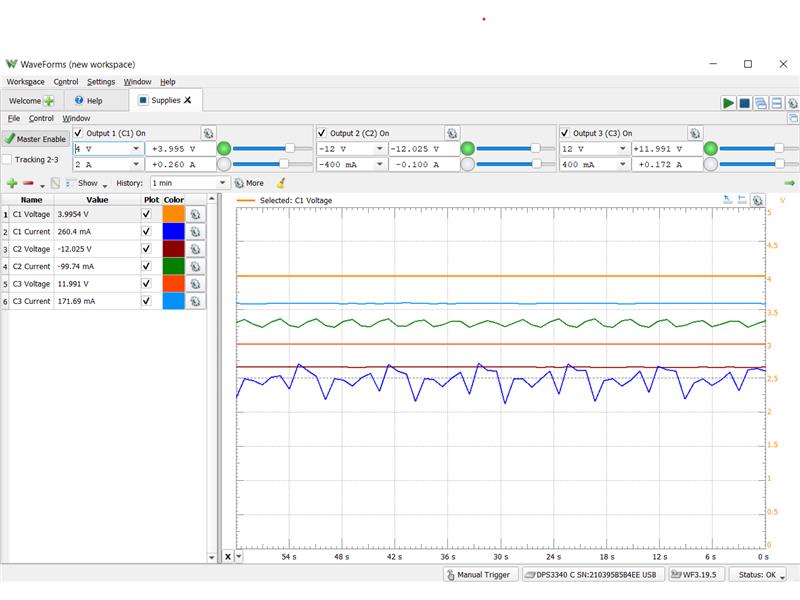

DPS3340 obsługiwany jest przez bezpłatne oprogramowanie WaveForms, które jest kompatybilne z systemami Mac, Linux i Windows. Zasilacz może być używany jako samodzielne urządzenia lub w połączeniu z dowolnymi urządzeniami testowo-pomiarowymi firmy Digilent działającymi jako własne narzędzie w ramach oprogramowania WaveForms - nie są wymagane żadne zewnętrzne wyzwalacze ani wiele instancji oprogramowania.

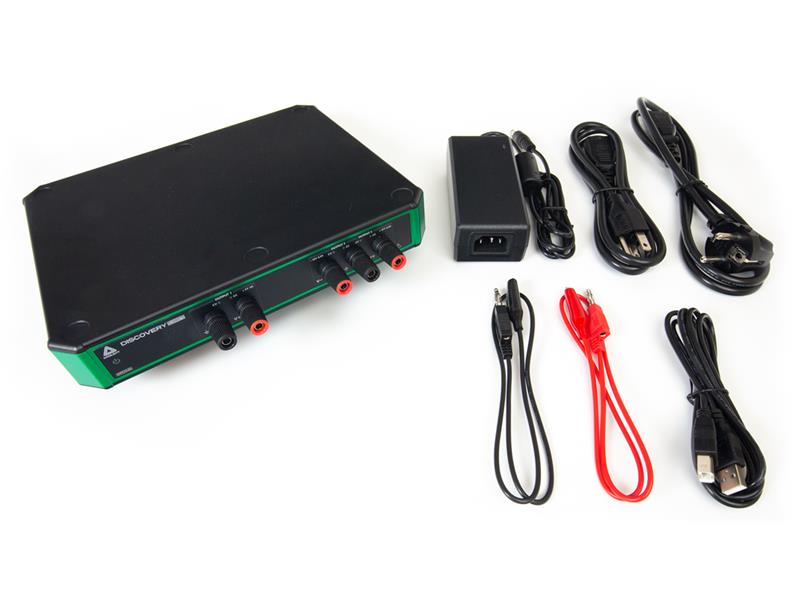

Zawartość opakowania:
- urządzenie DPS3340
- Jeden czerwony i jeden czarny krokodylek do kabla z wtyczką bananową
- Europejskie i amerykańskie kable IEC
- Kabel USB A - B

Specyfikacja jest zasadna o ile spełnione są poniższe warunki:
• Temperatura otoczenia 25 °C
• Czas rozgrzania wynosi 30 minut
• Korzystanie z dołączonego zasilacza pomocniczego

Zasilacze
Wszystkie kanały są niezależnie sterowane z niezależnymi ustawieniami prądu i napięcia.

Napięcie izolacji
Urządzenie odizolowane od sieci przez zasilanie zewnętrzne. Wyjścia mają wspólny GND między sobą i złączem USB hosta PCB.

Obwody ochronne
Wszystkie trzy zasilacze są wyposażone w zabezpieczenie nadprądowe poprzez ustawiane programowo limity prądu, które można stosować indywidualnie dla każdego kanału. Zabezpieczenie przed agresorem o tej samej polaryzacji i zabezpieczenie przed odwrotnym napięciem działają do ±15 V.

Tryb śledzenia
Kiedy tryb śledzenia realizowany przez oprogramowanie jest aktywny, wyjścia 2 i 3 będą śledzić się nawzajem w wartościach bezwzględnych, przykładając każdą zmianę napięcia dokonaną w ustawieniu jednego kanału do drugiego kanału. Np. jeśli Wyjście 1 jest ustawione na 12 V, to Wyjście 2 zostanie automatycznie ustawione na -12 V.

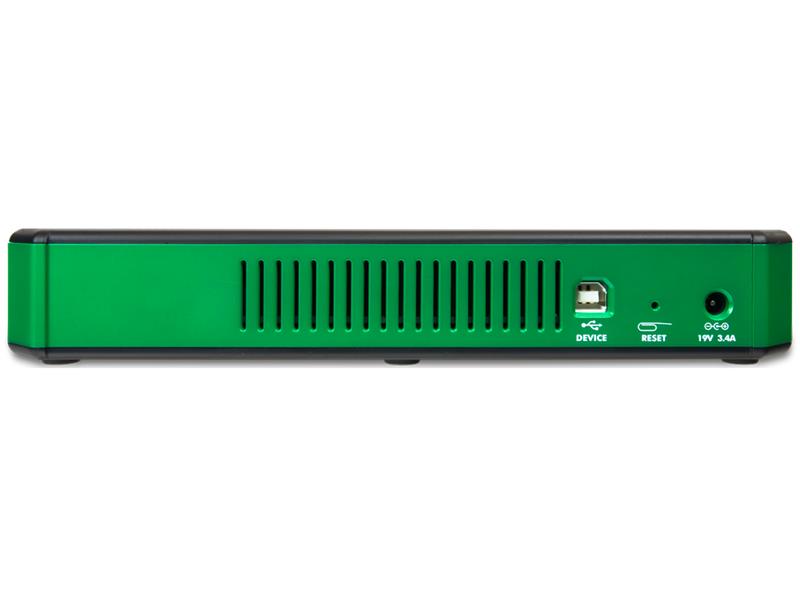

Łączność
DPS3340 wymaga do działania komputera hosta z oprogramowaniem WaveForms, podłączonego przez USB. Podłączenie urządzenia do komputera przez USB 2.0 Hi-Speed, typ B.

Wymagania dotyczące zasilania
DPS3340 wymaga dodatkowego źródła zasilania. Kompatybilny zasilacz jest dołączony do zestawu.

Napięcie zasilania: 19 V +/- 5%
Prąd zasilania: 3,2 A maksymalnie
Pobór energii: 60 W maksymlanie
Rozmiar złącza beczkowego: 5,5 mm x 1,65 mm

Wymiary i waga urządzenia
Wymiary: 23.40 cm x 19.40 cm x 3.81 cm (9.2 in x 7.6 in x 1.5 in)
Waga: 0,704 kg (1,55 lbs)

Środowisko pracy urządzenia
Temperatura robocza: 0°C do 40°C (32°F do 104°F)
Temperatura przechowywania: -20°C do 60°C (-4°F do 140°F)
Wilgotność pracy: 10% do 80% wilgotności względnej bez kondensacji
Chłodzenia: Chłodzony konwekcyjnie. Upewnij się, że otwory wentylacyjne nie są zasłonięte 1) 2).
Stopień zanieczyszczeń: 2
Maksymalna wysokość: 2000 m

1) Boczne otwory wentylacyjne zapewniają wystarczające chłodzenie do normalnej pracy.
2) Rozkładane nóżki urządzenia mogą służyć do umożliwienia cyrkulacji przez otwory wentylacyjne znajdujące się na spodzie urządzenia.
