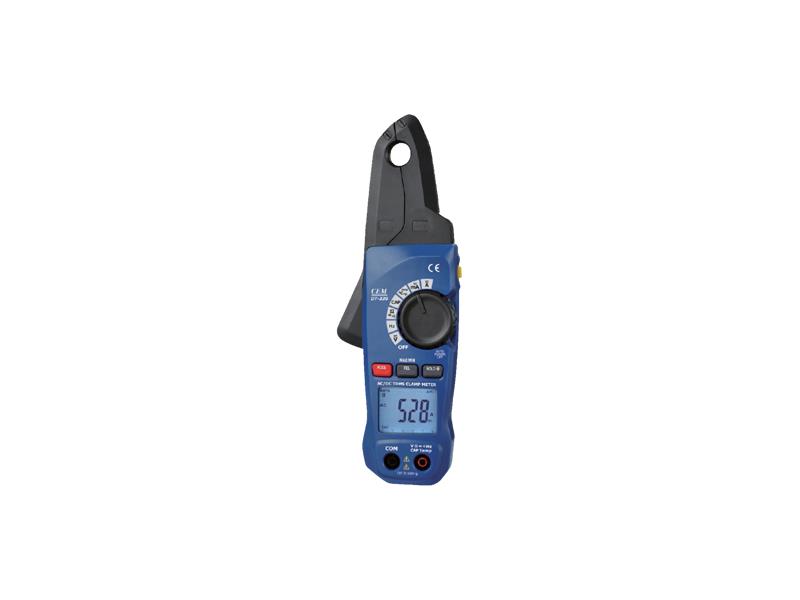

![DT-339 DT-339](/mainlibrary/125x216x144x124937x0/dt339-png.jpeg)
- Producent:
- CEM
- Numer katalogowy:
- DT-339
Profesjonalna instrukcja obsługi w języku polskim.
DT-339 jest nową konstrukcją przyrządu do pomiaru prądu, napięcia, rezystancji, etc.. Istotne zalety miernika to mała obudowa mieszcząca się idealnie w dłoni, niewielkie szczęki specjalnie ukształtowane tak, aby ułatwić podłączenie w ciasnych przestrzeniach oraz duży podświetlany wyświetlacz ułatwiający odczyt.
Przyrząd posiada zakres mA z wysoką rozdzielczością 1mA umożliwiającą pomiar prądów upływu. Jest wyposażony w funkcję Data Hold umożliwiającą zamrożenie wyniku na wyświetlaczu oraz funkcję Auto Power Off oszczędzającą energię baterii.
Przyrząd umożliwia pomiary prądów AC oraz DC
Dużą wszechstronność przyrządu zapewnia szeroki zakres pomiarowy prądu od bardzo małych 1mA wartości do stosunkowo dużego prądu 80A.
Konstrukcja jest zgodna z normami bezpieczeństwa IEC 61010-2-032, kategorią przepięciową CAT III 600V oraz stopniem zapylenia 2
Cechy szczególne
- Mały rozmiar szczęk z rozwarciem 18mm
- Rozdzielczość 1mA
- Pomiary True RMS
- Funkcja pomiaru temperatury termoparą typu K
- Pomiar prądu AC i DC
- Zapewnia szeroki zakres pomiaru prądu od mA do 80A
- Spełnia wymagania normy IEC 61010-2-032, CAT III 600V i stopień zapylenia 2
- Licznik przetwornika 5000
- Funkcje Auto Power Off i Data Hold
- Funkcje PeakHold, Max/Min, Relative
- Pomiar pojemności i częstotliwości
- Wbudowana latarka LED
Dane techniczne
Prąd AC True RMS
Zakres Rozdzielczość Dokładność
5000mA 1mA ±(2,8% odczytu + 25 cyfr)
80,0A 100mA ±(3% odczytu + 8 cyfr)
Zakresy prądów AC są specyfikowane od 3% do 100% zakresu
Wytrzymałość wejścia: max 80A
Zakres częstotliwości: 50Hz do 60Hz True RMS
Prąd DC
Zakres Rozdzielczość Dokładność
5000mA 1mA ±(2,8% odczytu + 25 cyfr)
80,0A 100mA ±(3% odczytu + 8 cyfr)
Zakresy prądów DC są specyfikowane od 3% do 100% zakresu
Wytrzymałość wejścia: max 80A
Napięcie DC (Automatyczna zmiana zakresów)
Zakres Rozdzielczość Dokładność
500,0mV 0,1mV ±(0,8% odczytu + 5 cyfr)
5,000V 1mV ±(1,0% odczytu + 3 cyfry)
50,00V 10mV ±(1,0% odczytu + 3 cyfry)
500,0V 100mV ±(1,0% odczytu + 3 cyfry)
600V 1V ±(2,0% odczytu + 3 cyfry)
Wytrzymałość wejścia: max 600V DC
Napięcie AC True RMS (Automatyczna zmiana zakresów)
Zakres Rozdzielczość Dokładność
500,0mV 0,1mV ±(1,0% odczytu + 10 cyfr)
5,000V 1mV ±(1,5% odczytu + 5 cyfr)
50,00V 10mV ±(1,5% odczytu + 5 cyfr)
500,0V 100mV ±(1,5% odczytu + 5 cyfr)
600V 1V ±(2,0% odczytu + 8 cyfr)
Zakresy napięcia AC są specyfikowane 3% do 100% zakresu
Częstotliwość AC: 50Hz do 400Hz
Wytrzymałość wejścia: max 600V AC rms
Rezystancja (Automatyczna zmiana zakresów)
Zakres Rozdzielczość Dokładność
500Ω 0,1Ω ±(1,0% odczytu + 4 cyfry)
5,000kΩ 1Ω ±(1,5% odczytu + 2 cyfry)
50,00kΩ 10Ω ±(1,5% odczytu + 2 cyfry)
500,0kΩ 100Ω ±(1,5% odczytu + 2 cyfry)
5,000MΩ 1kΩ ±(2,5% odczytu + 5 cyfr)
50,00MΩ 10kΩ ±(3,5% odczytu + 5 cyfr)
Wytrzymałość wejścia: 250V DC lub 250V AC rms
Pojemność (Automatyczna zmiana zakresów)
Zakres Rozdzielczość Dokładność
5,000nF 1pF ±(5,0% odczytu + 30 cyfr)
50,00nF 10pF ±(5% odczytu + 20 cyfr)
500,0nF 0,1nF ±(3% odczytu + 5 cyfr)
5,000µF 1nF ±(3% odczytu + 5 cyfr)
50,00µF 10nF ±(3% odczytu + 5 cyfr)
500,0µF 0,1µF ±(5% odczytu + 5 cyfr)
Wytrzymałość wejścia: 250V DC lub 250V AC rms
Częstotliwość (Automatyczna zmiana zakresów)
Zakres Rozdzielczość Dokładność
5,000Hz 0,001Hz ±(1,2% odczytu + 3 cyfry)
50,00Hz 0,01Hz ±(1,2% odczytu + 3 cyfry)
500,0Hz 0,1Hz ±(1,2% odczytu + 3 cyfry)
5,000kHz 1Hz ±(1,2% odczytu + 3 cyfry)
50,00kHz 10Hz ±(1,2% odczytu + 3 cyfry)
500,0kHz 100Hz ±(1,2% odczytu + 3 cyfry)
5,000MHz 1kHz ±(1,2% odczytu + 3 cyfry)
10,00MHz 10kHz ±(1,5% odczytu + 3 cyfry)
Czułość: >15V RMS
Wytrzymałość wejścia: 250V DC lub 250V AC rms
Temperatura
Zakres Rozdzielczość Dokładność
-20°C ÷ +760°C 0,1/1°C ±(3,0% odczytu + 5°C)
Sensor: termopara typu K
Wytrzymałość wejścia: 250V DC lub 250V AC rms
Dioda
- prąd przewodzenia DCA około 1,5mA,
- napięcie rozwarcia max 3V
- pomiar spadku napięcia na diodzie w kierunku przewodzenia
Ciągłość
- prąd pomiarowy max 0,35mA
- ciągły sygnał dźwiękowy dla rezystancji mniejszej niż (<35Ω ±5Ω)
- wytrzymałość wejścia: 250V DC lub 250V AC rms
Informacje ogólne
- Rozwarcie szczęk: około 18mm
- Wskazanie rozładowania baterii: "BAT" na wyświetlaczu
- Przekroczenie zakresu: "OL" na wyświetlaczu
- Szybkość pomiaru: nominalnie 3 razy/sek.
- Impedancja wejściowa: 10MΩ (VDC i VDC)
- Wyświetlacz: LCD licznik 5000
- Temperatura pracy: -10°C do 50°C
- Temperatura magazynowania: -30°C do 60°C
- Wilgotność względna: 90% (0°C do 30°C), 75% (30°C do 40°C), 45% (40°C do 50°C)
- Wysokość pracy: do 3000m
- Kategoria przepięciowa: CAT III 600V
- Bateria: 2 szt. 1,5V typu AAA
- Automatyczny wyłącznik: po ok. 30min.
