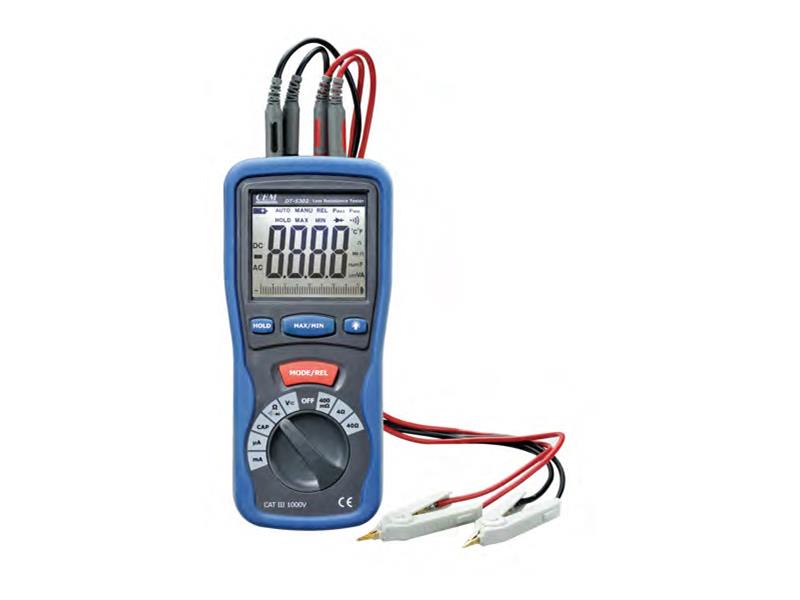

DT-5302 Multimetr i miliomomierz

Profesjonalna instrukcja obsługi w języku polskim.

Cechy szczególne
- Pomiar małych rezystancji czteroprzewodową metodą techniczną.
- Wysoka rozdzielczość 0,1mΩ z prądem pomiarowym do 200mA.
- Wyświetlacz LCD 4.000 z podświetleniem.
- Bezpieczna konstrukcja dzięki podwójnej obudowie.
- CAT III 1000V.
- Pomiar relatywny.
- Funkcja Data Hold.
- Tryb rejestracji MAX/MIN.
- Automatyczny wyłącznik zasilania.
- Szeroki zakres pomiaru pojemności: do 40mF.
- Test diody.
- Test ciągłości.
- Zabezpieczenie na wszystkich podzakresach.
- Na wyposażeniu przewody pomiarowe zakończone chwytakami Kelvina.
- Na wyposażeniu świadectwo wzorcowania.

Uwaga:
miernik nie nadaje się do pomiaru obciążeń o charakterze indukcyjnym ze względu na brak zabezpieczeń chroniących przez przepięciami. Użycie przyrządu do pomiaru obciążeń indukcyjnych spowoduje spalenie układów wejściowych miernika i nieodwracalne uszkodzenie przyrządu. Tego typu uszkodzenia nie będą uwzględnianie w ramach gwarancji.

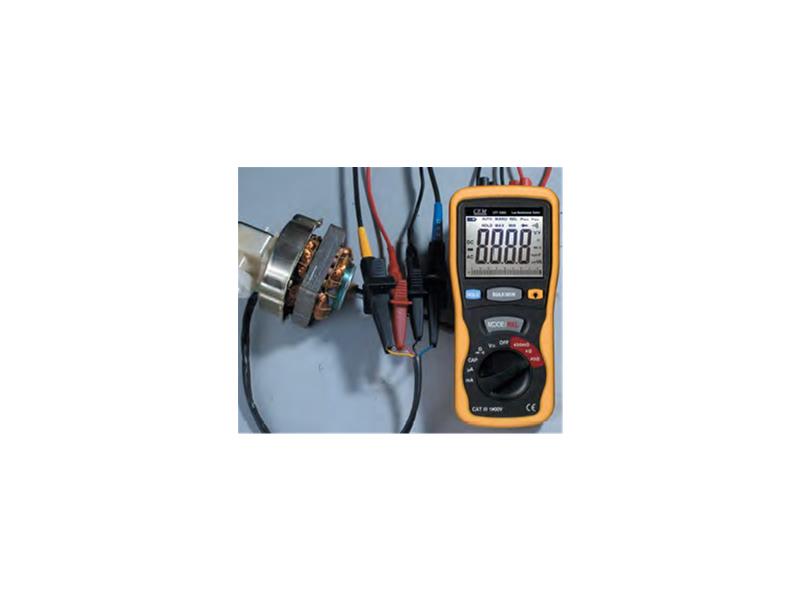

W przypadku małych rezystancji pomiar zwykłym omomierzem jest obarczony dużym błędem wprowadzanym przez rezystancję przewodów pomiarowych. W takich przypadkach, w przemyśle, jest powszechnie stosowana metoda techniczna, polegająca na podłączeniu do badanej rezystancji dwóch par przewodów prądowej oraz napięciowej. Dzięki metodzie technicznej wynik pomiaru jest pozbawiony błędu wprowadzanego przez rezystancję przewodów pomiarowych. W metodzie technicznej często wykorzystywane są chwytaki Kelvina, gdzie do każdego chwytaka jest podłączona jedna para przewodów prądowy i napięciowy.

Dane techniczne
- Zakres małych rezystancji: 0 ÷ 40Ω.
- Wyświetlacz: LCD z linijką analogową i z podświetleniem.
- Maksymalny prąd wyjściowy: 200mA.
- Szybkość próbkowania: 2 razy na sekundę.
- Wskaźnik przepełnienia: OL na wyświetlaczu.
- Wskazanie rozładowania baterii: piktogram baterii na wyświetlaczu.
- Automatyczny wyłącznik: w celu ochrony baterii miernik automatycznie wyłącza się po około 30 minutach baraku aktywności. Funkcja ta może zostać wyłączona.
- Temperatura pracy: 0° ÷ 40°C przy wilgotności poniżej 80%.
- Temperatura magazynowania: -10°C ÷ 60°C i wilgotności poniżej 70%.
- Zasilanie: 6 x 1,5V bateria alkaliczna typu AA.
- Wymiary: 200 x 92 x 50mm.
- Waga: około 700g razem z bateriami.

Dane elektryczne
Dokładności podano jako:
±( ... % odczytu + ... cyfr) przy 23°C ±5°C, poniżej 80%RH

Mała rezystancja
Zakres, rozdzielczość, dokładność, prąd
400mΩ, 0,1Ω, ±(1% odczytu + 10 cyfr), 200mA
4Ω, 1mΩ, ±(1% odczytu + 5 cyfr), 20mA
40Ω, 0,01Ω, ±(1% odczytu + 5 cyfr), 2mA

Rezystancja
Zakres, rozdzielczość, dokładność
400Ω, 0,1mΩ, ±(1% odczytu + 4 cyfry)
4kΩ, 1Ω, ±(1,5% odczytu + 2 cyfry)
40kΩ, 10Ω, ±(1,5% odczytu + 2 cyfry)
400kΩ, 100Ω, ±(1,5% odczytu + 2 cyfry)
4MΩ, 1kΩ, ±(2,5% + 3 cyfry)
40MΩ, 10kΩ, ±(3,5% + 5 cyfr)

Prąd DC
Zakres, rozdzielczość
400μA, 0,1μA
4000μA, 1μA
40mA, 0,01mA
400mA, 0,1mA
Dokładność: ±(1,5% odczytu + 5 cyfr)

Prąd AC
Zakres, rozdzielczość
400μA, 0,1μA
4000μA, 1μA
40mA, 0,01mA
400mA, 0,1mA
Dokładność (50/60,400Hz): ±(1,5% odczytu + 5 cyfr)

Napięcie DC
Zakres. rozdzielczość. dokładność
400mV, 0,1mV, ±(1,0% odczytu + 5 cyfr)
4V, 1mV, ±(1,0% odczytu + 5 cyfr)
40V, 0,01V, ±(1,0% odczytu + 5 cyfr)
400V, 0,1V, ±(1,0% odczytu + 5 cyfr)
1000V, 1V, ±(1,2% odczytu + 5 cyfr)

Napięcie AC
Zakres, rozdzielczość, dokładność (50÷60Hz), dokładność (400Hz)
400mV, 0,1V, ±(1,2% odczytu + 10 cyfr), ±(2,5% odczytu + 10 cyfr)
4V, 1mV, ±(1,0% odczytu + 10 cyfr), ±(1,2% odczytu + 10 cyfr)
40V, 0,01V, ±(1,0% odczytu + 10 cyfr), ±(1,2% odczytu + 10 cyfr)
400V, 0,1V, ±(1,0% odczytu + 10 cyfr), ±(1,2% odczytu + 10 cyfr)
750V, 1V, ±(1,0% odczytu + 10 cyfr), ±(1,2% odczytu + 10 cyfr)

Pojemność
Zakres, rozdzielczość, dokładność
4nF, 1pF, nie specyfikowana
40nF, 10pF, ±(5% odczytu + 20 cyfr)
400nF, 0,1nF, ±(3% odczytu + 10 cyfr)
4μF, 1nF, ±(3% odczytu + 10 cyfr)
40μF, 10nF, ±(3% odczytu + 10 cyfr)
400μF, 0,1μF, ±(4% odczytu + 10 cyfr)
4mF, 1μF, ±(10% odczytu + 10 cyfr)
40mF, 10μF, nie specyfikowana
