DT-965BT Profesjonalny miernik uniwersalny

Profesjonalna instrukcja obsługi w języku polskim.

Profesjonalny miernik uniwersalny, automat, True RMS, IP67, licznik 6000, Bluetooth.

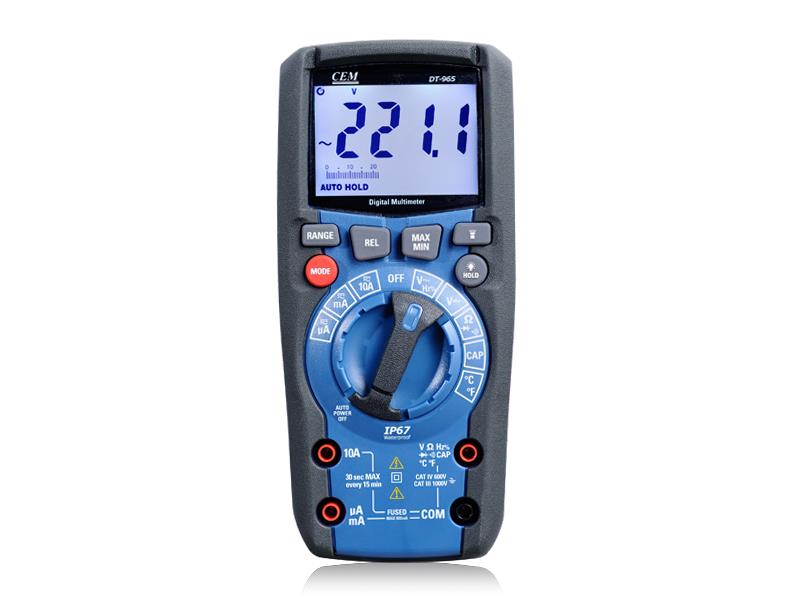

Miernik DT-965BT jest profesjonalnym, wodoszczelnym oraz odpornym na upadki multimetrem z licznikiem 6000. Spełnia wymagania CAT IV 600V co jest potwierdzeniem najwyższego poziomu wytrzymałości na przepięcia. Stanowi połączenie precyzji, łatwości użycia, bezpieczeństwa i niezawodności. DT-965BT to cyfrowy miernik przystosowany do użytkowania w ciężkich warunkach przemysłowych tzw. "Heavy Duty".

Posiada pyło- i wodoszczelną obudowę zgodnie z IP67.

Napięciowe zaciski wejściowe posiadają zabezpieczenie do 1000VAC/DC wszystkie pozostałe wejścia pomiarowe do 600VAC/DC.

Wejścia prądowe są chronione bezpiecznikami 10A/1000V i 800mA/1000V.

Zwiększenie bezpieczeństwa pomiarów dzięki podwójnej obudowie z tworzywa.

Cechy szczególne

- Funkcje pomiarowe:
   - Napięcie DC: 1000V,
   - Napięcie AC: 1000V,
   - Prąd DC: 10A (przez 30s),
   - Prąd AC: 10A (przez 30s),
   - Rezystancja: 60MΩ,
   - Cykl pracy: 80,00%,
   - Częstotliwość: 10kHz,
   - Pojemność: 6000μF,
   - Temperatura: 760°C,
   - Test diody,
   - Test ciągłości z brzęczykiem,
   - Pomiar AC+DC,
- Wyświetlacz LCD o wysokim kontraście z licznikiem 6000,
- Podświetlenie wyświetlacza,
- Funkcja latarki LED,
- Szybka linijka analogowa (61 segmentów),
- Automatyczna lub ręczna zmiana podzakresów,
- Funkcja Peak,
- Funkcja HOLD - zatrzymanie wyników na wyświetlaczu,
- Rejestracja MIN/MAX/AVG,
- Tryb pomiaru relatywnego REL,
- Szybki przetwornik A/D,
- Wejście o niskiej impedancji dla pomiarów DCV/ACV >3kΩ przy max 600V,
- Impedancja wejściowa dla DCV około 10MΩ,
- Interfejs Bluetooth z oprogramowaniem Meterbox iMM,
- Sygnalizacja rozładowania baterii,
- Automatyczny wyłącznik zasilania,
- Wodoszczelna obudowa IP67,
- EN 61010-1 kategoria przepięciowa CAT IV 600V, CAT III 1000V EN 61326.

Dane techniczne

- Limity wejść:
 Funkcja                            Wytrzymałość
 Napięcie AC lub DC            1000V AC RMS / 1000V DC
 Low Z                             600V AC RMS / 600V DC
 µA, mA, prąd AC/DC          800mA 1000V szybki bezpiecznik
 10A prąd AC/DC               10A 1000V szybki bezpiecznik (10A przez 30 sek. przerwa 15 minut)
 Rezystancja, ciągłość,
 test diody, pojemność,
 częstotliwość, wypełnienie
 cyklu                                600V AC RMS / 600V DC
 Temperatura                     600V AC RMS / 600V DC

- Izolacja: Klasa 2, podwójna izolacja,
- Obudowa: podwójna, wodo- i pyłoszczelna IP67,
- Test diody: prąd pomiarowy typowo 1mA, napięcie rozwarcia typowo 3V,
- Test ciągłości: sygnał akustyczny brzęczyka dla rezystancji poniżej 30Ω,
- Sygnalizacja rozładowanej baterii: piktogram baterii na wyświetlaczu,
- Wyświetlacz: LCD z licznikiem 6000,
- Sygnalizacja przepełnienia: wyświetlane "OL",
- Biegunowość: dla ujemnej biegunowości symbol minusa "-",
- Szybkość pomiaru: 3 odczyty na sekundę, nominalnie,
- Automatyczny wyłącznik zasilania: po około 15 min. braku aktywności,
- Impedancja wejściowa: 10MΩ dla napięcia AC/DC,
- Low Z: impedancja wejścia około 3kΩ,
- Pomiar AC: True RMS,
- Pasmo AC: 45Hz do 1000Hz,
- Zasilanie: bateria 1,5V AAA szt. 4,
- Bezpieczniki: 800mA/1000V (6,3 x 32mm) szybki, 10A/1000V (10 x 38mm) szybki,
- Warunki pracy: 0°C ÷ 40°C przy <75% RH,
- Warunki magazynowania: -10°C ÷ 60°C przy <80% RH,
- Wysokość pracy: max 2000m,
- Wymiary: 170x75x48mm,
- Waga: 386g,
- Bezpieczeństwo: zgodne z UL 61010-1 v3 dla pomiarów kategorii IV 600V i III 1000V, stopień zapylenia 2.

Dokładności podano dla warunków 18°C do 28°C i wilgotność poniżej 75% RH

Napięcie AC
Zakres                  Rozdzielczość                Dokładność
6,000V                     1mV                      ±(1,0% + 5)
60,00V                    10mV                      ±(1,0% + 5)
600,0V                     0,1V                      ±(1,0% + 5)
1000V                    1V                           ±(1,2% + 5)
Wytrzymałość wejścia: 1000V AC RMS / 1000V DC
Impedancja wejściowa: 10M
Pasmo napięcia AC: 50 do 1000Hz
Wszystkie zakresy napięcia AC są specyfikowane od 5% do 100% zakresu

Napięcie AC + DC
Zakres                  Rozdzielczość                 Dokładność
6,000V                     1mV                       ±(1,5% + 20)
60,00V                    10mV                      ±(1,5% + 20)
600,0V                     0,1V                       ±(1,5% + 20)
1000V                       1V                         ±(1,5% + 5)
Wytrzymałość wejścia: 1000V AC RMS / 1000V DC
Impedancja wejściowa: 10M
Pasmo napięcia AC: 50 do 400Hz

Napięcie DC
Zakres                  Rozdzielczość                 Dokładność
600,0mV                   0,1mV                    ±(0,5% + 8)
6,000V                      1mV                       ±(0,8% + 5)
60,00V                     10mV                      ±(0,8% + 5)
600,0V                      0,1V                       ±(0,8% + 5)
1000V                        1V                         ±(1,0% + 3)
Wytrzymałość wejścia: 1000V AC RMS / 1000V DC
Impedancja wejściowa: 10M

Napięcie AC/DC Low Z
Zakres                  Rozdzielczość                   Dokładność
6,000V                      1mV                        ±(3,0% + 30)
60,00V                     10mV                       ±(3,0% + 30)
600,0V                      0,1V                        ±(3,0% + 30)
1000V                        1V                          ±(3,0% + 5)
Wytrzymałość wejścia: 600V AC RMS / 600V DC
Impedancja wejściowa: 3kΩ
Pasmo napięcia AC: 50 do 400Hz
Wszystkie zakresy napięcia AC są specyfikowane od 5% do 100% zakresu

Częstotliwość
Zakres                   Rozdzielczość                   Dokładność
9,999Hz                   0,001Hz                      ±(1,0% + 5)
99,99Hz                    0,01Hz                      ±(1,0% + 5)
999,9Hz                     0,1Hz                       ±(1,0% + 5)
9,999kHz                     1Hz                        ±(1,0% + 5)
Wytrzymałość wejścia: 600V AC RMS / 600V DC
Czułość: >8V RMS

Cykl pracy
Zakres                   Rozdzielczość                    Dokładność
20,0% ÷ 80,0%           0,1%                       ±(1,2% + 2)
Wytrzymałość wejścia: 600V AC RMS / 600V DC
Szerokość impulsu: 0,1 do 100mS
Zakres częstotliwości: 5Hz do 10kHz
Czułość: >8V RMS

Prąd AC
Zakres                    Rozdzielczość                   Dokładność
600,0µA                     0,1µA                         ±(1,0% + 3)
6000µA                        1µA                          ±(1,0% + 5)
60,00mA                     10µA                         ±(1,0% + 5)
600,0mA                     0,1mA                       ±(1,0% + 5)
10,00A                       10mA                         ±(2,0% + 8)
Wytrzymałość wejścia: zakresy A/mA bezpiecznik 800mA/1000V, zakres 10A bezpiecznik 10A/1000V
Pasmo AC: 50 do 400Hz
Wszystkie zakresy prądu AC są specyfikowane od 5% do 100% zakresu

Prąd DC
Zakres                      Rozdzielczość                   Dokładność
600,0µA                        0,1µA                       ±(1,0% + 3)
6000µA                           1µA                        ±(1,0% + 3)
60,00mA                        10µA                       ±(1,0% + 3)
600,0mA                        0,1mA                     ±(1,0% + 3)
10,00A                          10mA                       ±(1,5% + 3)
Wytrzymałość wejścia: zakresy A/mA bezpiecznik 800mA/1000V, zakres 10A bezpiecznik 10A/1000V

Rezystancja
Zakres                       Rozdzielczość                    Dokładność
600,0Ω                           0,1Ω                          ±(1,5% + 5)
6,000kΩ                           1Ω                           ±(1,5% + 5)
60,00kΩ                           10Ω                          ±(1,5% + 5)
600,0kΩ                          0,1Ω                          ±(1,5% + 5)
6,000MΩ                           1kΩ                         ±(1,5% + 5)
60,00MΩ                          10kΩ                         ±(2,0% + 10)
Wytrzymałość wejścia: 600V AC RMS / 600V DC

Pojemność
Zakres                       Rozdzielczość                      Dokładność
60,00nF                          10pF                          ±(5,0% + 35)
600,0nF                         100pF                          ±(3,0% + 5)
6,000µF                        0,001µF                        ±(3,0% + 5)
60,00µF                         0,01µF                         ±(3,0% + 5)
600,0µF                         0,1µF                           ±(3,0% + 5)
6000µF                           1µF                             ±(5,0% + 5)
Wytrzymałość wejścia: 600V AC RMS / 600V DC

Temperatura
Zakres                        Rozdzielczość                       Dokładność
-20°C ÷ 760°C              0,1 ÷ 1°C                       ±(1,0% + 5°C)
Wytrzymałość wejścia: 600V AC RMS / 600V DC
Sensor: termopara typu K
