DT-9930 Mostek RLC
DT-9930
Producent:
CEM
Numer katalogowy:
DT-9930

Profesjonalna instrukcja obsługi w języku polskim.

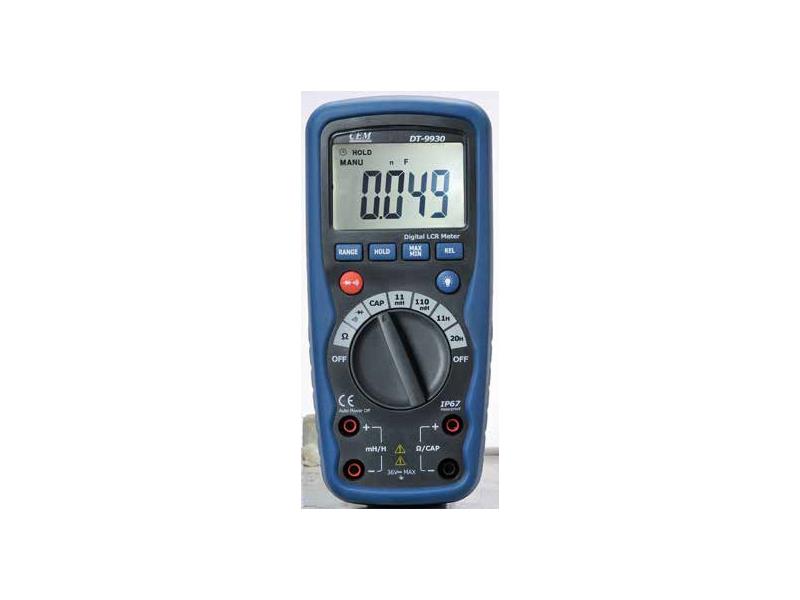

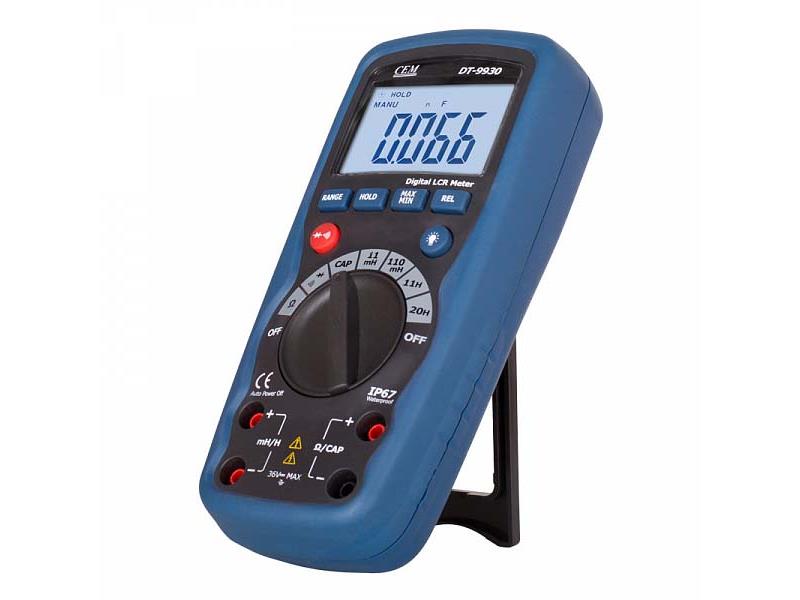

DT-9930 jest cyfrowym miernikiem LCR potrafiącym zmierzyć indukcyjność, pojemność i rezystancję. Posiada również funkcje pomiaru diody oraz testu ciągłości z brzęczykiem.

Jest przyrządem pyło- i wodoszczelnym zgodnie z IP67, dzięki czemu może pracować w ciężkich warunkach przemysłowych. Obudowa wykonana jest z podwójnej warstwy tworzywa.

Cechy szczególne

- Zakresy pomiarowe:
    - 1μH ÷ 20H,
    - 1pF ÷ 110,00mF,
    - 0,01Ω ÷ 110,00MΩ,
- Licznik 11 0000,
- Wyświetlacz LCD,
- Podświetlenie wyświetlacza,
- Funkcja automatycznego pomiaru,
- Automatyczna zmiana zakresów,
- Tryb rejestracji MAX/MIN,
- Automatyczny wyłącznik zasilania,
- Obudowa wodo- i pyłoszczelna IP67,
- Sygnalizacja rozładowania baterii,
- Pomiar ciągłości z brzęczykiem,
- Funkcja DataHold,
- Pomiar relatywny REL,
- Zasilanie: bateria 9V typu 6F22,
- Spełniane normy: EN: 61326, EN: 61010-1.

Dane techniczne

- Licznik 11 0000,
- Wyświetlacz LCD,
- Podświetlenie wyświetlacza,
- Funkcja automatycznego pomiaru,
- Automatyczna zmiana zakresów,
- Szybkość pomiaru: 4 razy na sekundę,
- Tryb rejestracji MAX/MIN,
- Automatyczny wyłącznik zasilania po około 15 minutach braku aktywności,
- Obudowa wodo- i pyłoszczelna IP67,
- Sygnalizacja rozładowania baterii,
- Pomiar ciągłości z brzęczykiem,
- Funkcja DataHold,
- Pomiar relatywny REL,
- Temperatura:
     - Pracy: 0°C ÷ 50°C przy wilgotności względnej <70%,
     - Magazynowania: -20°C ÷ 60°C przy wilgotności względnej <60°C,
- Max wysokość pracy: 2000m,
- Stopień zapylenia: 2,
- Zasilanie: bateria 9V typu 6F22,
- Spełniane normy: EN: 61326, EN: 61010-1,
- Wymiary: 182 x 82 x 55mm,
- Waga: 360g.

Dokładności podano przy 18°C ÷ 28°C oraz <70%RH

Pomiar rezystancji

Zakres            Rozdzielczość       Dokładność                               Wytrzymałość napięciowa
110,00Ω         0,01Ω                ±1,2% odczytu ±0,5Ω
1,1000kΩ       0,1Ω                  ±1,2% odczytu ±8 cyfr
11,000kΩ       1Ω                     ±1,2% odczytu ±8 cyfr
110,00kΩ       10Ω                   ±1,2% odczytu ±8 cyfr               35V DC lub 36V AC rms
1,1000MΩ      100Ω                  ±2,5% odczytu ±8 cyfr
11,000MΩ      1kΩ                    ±2,5% odczytu ±8 cyfr
110,00MΩ      10kΩ                  ±2,5% odczytu ±8 cyfr

Pomiar pojemności (autoamtyczna zmiana zakresów)

Zakres            Rozdzielczość        Dokładność                             Wytrzymałość napięciowa
11,000nF        1pF                    ±5,0% odczytu ±0,1nFΩ
110,00nF        10pF                  ±5,0% odczytu ±15 cyfr
1,1000μF        100pF                 ±5,0% odczytu ±15 cyfr
11,000μF        1nF                    ±3,0% odczytu ±10 cyfr
110,00μF        10nF                   ±3,0% odczytu ±10 cyfr          35V DC lub 36V AC rms
1,1000mF       0,1μF                  ±3,0% odczytu ±10 cyfr
11,000mF       1μF                    ±10,0% odczytu ±10 cyfr
110,00mF       10μF                  ±10,0% odczytu ±10 cyfr

UWAGA:
W celu uzyskania prawidłowych wyników pomiarów kondensator należy rozładować przed przystąpieniem do pomiaru. Układ scalony ma wbudowany tryb rozładowania pojemności, który w sposób automatyczny rozładowuje kondensator.
Procedura rozładowania sygnalizowana jest komunikatem „DS.C" na wyświetlaczu.
Przekroczenie poziomu 36VDC lub 36VACrms spowoduje uszkodzenie miernika.

Pomiar indukcyjności (ręczna zmiana zakresów)

Zakres          Rozdzielczość   Dokładność                    Częstotliwość pomiaru      Wytrzymałość
                                                                                                                napięciowa
11,000mH    1μH               ±2,0% odczytu ±0,05mH      około 1000Hz
110,00mH    10μH             ±2,0% odczytu ±0,2mH        około 1000Hz              35V DC lub
11,000H       1mH             ±5,0% odczytu ±15 cyfr        około 100Hz                36V AC rms
20,00H        10mH            ±5,0% odczytu ±15 cyfr        około 100Hz

Test diody

Prąd pomiarowy  Rozdzielczość      Dokładność          Napięcie rozwarcia     Wytrzymałość nap.
typowo 0,3mA        1mV       ±10% odczytu ±5 cyfr  1,1VDC typowo    35V DC lub 36V AC rms

Sprawdzenie ciągłości

Próg włączenia sygnalizacji akustycznej: poniżej około 30Ω.
Prąd pomiarowy: <0,3mA
Maksymalne napięcie wejściowe: 36VDC lub 36VACrms
