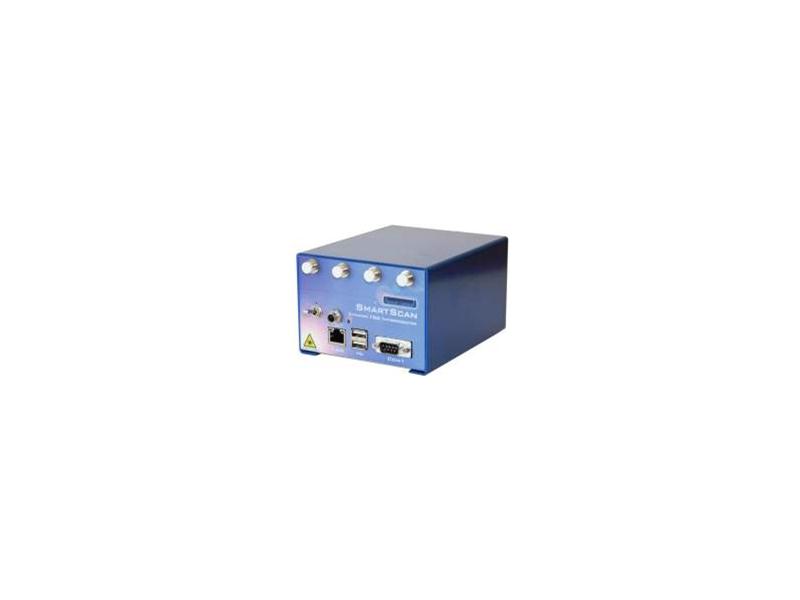

Dynamiczny interrogator do czujników światłowodowych SmartScan

Dynamiczny interrogator do czujników światłowodowych o częstotliwościach skanowania dochodzących do 25 kHz.

Interrogator SmartScan jest to optoelektryczne urządzenie odczytujące zmianę długości fali wprost proporcjonalną do odkształcenia siatki Bragga. Jego głównym zadaniem jest wysłać wiązkę światła oraz odczytać załamanie i odbicie fali świetlnej na siatce FBG sensora światłowodowego. Wahania odbitej długości fali są wprost proporcjonalne do zmian temperatury i odkształcenia. Interrogator wraz z dedykowanym oprogramowaniem pozwala na długotrwałe pomiary odkształceń statycznych i dynamicznych.

SmartScan jest kompaktowym interrogatorem przeznaczonym do pomiarów dynamicznych przy użyciu czujników FBG. SmartScan powstał poprzez rozwinięcie technologii interrogatorów Wx, wyposażony jest on w dostrajany laser typu WDM (Wavelenght Division Multiplexing - wykorzystujący multipleksację różnych długości fal świetlnych w jednym włóknie światłowodu). Urządzenie to wyposażone jest w dokładne, strojone źródło laserowe pozwalające na akwizycje sygnału z bardzo wysokimi częstotliwościami. SmartScan jest urządzeniem przystosowanym do pracy w warunkach wysokich temperatur oraz w przypadku występowania niekorzystnych wibracji.

Interrogator SmartScan występuje w wersji jedno, dwu i czterokanałowej. Każdy z kanałów ma możliwość zamontowania w sposób szeregowy do 16 czujników różnego przeznaczenia. Zastosowanie interrogatora SmartScan pozwala na stworzenie wielopunktowego i jednoczesnego pomiaru równych wielkości fizycznych (odkształcenie, temperatura, przemieszczenie, ciśnienie i przyspieszenie). Częstotliwość skanowania interrogatora to 2,5kHz przy odczycie odkształceń jednocześnie ze wszystkich czujników podłączonych na jednym kanale, lub 25kHz przy odczycie pojedynczo z każdego czujnika
