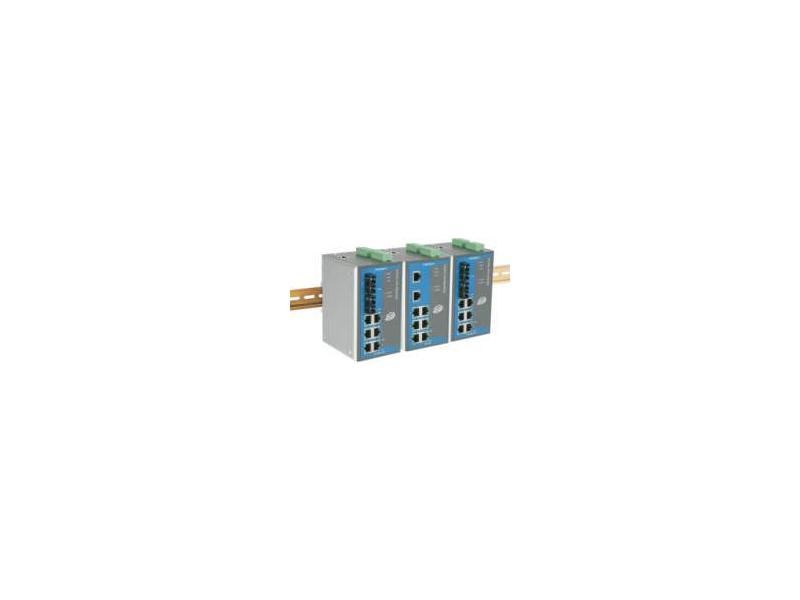

EDS-508-MM-ST – przemysłowy Ethernet switch o bogatej funkcjonalności

Firma Moxa, znany producent najwyższej jakości urządzeń do przemysłowej sieci Ethernet, posiada w swojej ofercie rodzinę switchy EDS-508 o bardzo bogatej funkcjonalności. Wszystkie switche tej rodziny są przeznaczone i są z powodzeniem instalowane w strategicznych punktach przedsiębiorstw.


Redundantny pierścień z czasem rekonfiguracji < 300 ms

Dla aplikacji przemysłowych, redundancja zawsze stanowiła kluczowy element w podnoszeniu bezpieczeństwa i pewności systemów. Seria przemysłowych switchy EDS-508 została wyposażona w protokół umożliwiający zbudowanie redundantnej sieci Ethernet w architekturze pierścienia - Moxa Turbo Ring. W przypadku uszkodzenia segmentu w sieci, Moxa Turbo Ring automatycznie rekonfiguruje pierścień i przechodzi na połączenie zapasowe. Protokół ten gwarantuje nawiązanie zapasowego połączenia w czasie poniżej 300ms dla 20 przełączników i 120 urządzeń wpiętych do sieci(!).

IGMP Snooping do filtrowania pakietów multicast

Protokół IGMP Snooping (Internet Group Management Protocol) jest protokołem filtrującym pakiety multicast i może on współpracować m. im. z Profibusem Siemensa, HSE Foundation Fieldbus czy EtherNet/IP firmy Allen-Bradley. IGMP Snooping umożliwia efektywne zarządzanie przepływem pakietów multicast, tak aby pakiety te trafiały tylko do właściwej lokalizacji.

VLAN – wirtualne sieci lokalne

VLAN to grupa urządzeń znajdujących się we współdzielonej sieci Ethernet, ale komunikujących się ze sobą jakby były umieszczone w fizycznie wyizolowanym segmencie tej sieci. Sieci VLAN mogą być wykorzystywane jako środek do podziału współdzielonej sieci w kilka oddzielnych podsieci - zamiast, jak to miało miejsce, w przypadku standardowej sieci, potrzeby fizycznego wydzielenia tych fragmentów sieci. Ponadto, wszystkie systemy przemysłowe muszą być chronione przed nieautoryzowanym dostępem. Bardzo istotną sprawą jest to by, w każdej aplikacji, istniał system kontroli dostępu, który zapewni dostęp do systemu tylko autoryzowanym użytkownikom. Jeśli użytkownicy/urządzenia należą do różnych sieci VLAN, nie mogą się komunikować ze sobą nawzajem, zapewniając tym samym dodatkowy system ochrony i dostępu przed niechcianym atakiem lub ruchem.

QoS – jakość usług

QoS (Quality of Service) dostarcza możliwość nadawania priorytetu poszczególnych przepływom, zapewniając transfer istotnych danych, dla systemu, z wyższym priorytetem. EDS-508 rozróżnia znaczniki CoS warstwy drugiej (IEEE 802.1p/1Q) oraz informacje ToS, warstwy trzeciej, zapewniając ciągła klasyfikacje przepływów w całej sieci. Obsługa QoS w przełącznikach serii EDS-508 umożliwia zbudowanie deterministycznej sieci Ethernet, w której ruch pochodzący od aplikacji krytycznych dla przedsiębiorstwa, obsługiwany jest z wyższym priorytetem.


Podstawowe parametry modelu EDS-508-MM-ST:

- 6 portów RJ54:
* Ethernet 10/100BaseT(X)
* auto negotiation speed
* F/H duplex mode
* auto MDI/MDI-X connection
- 2 porty światłowodowe:
* Ethernet 100BaseFX
* złącza ST
* światłowód wielomodowy
* maksymalny zasięg transmisji 5 km
- możliwość tworzenia redundantnej sieci Ethernet w architekturze pierścienia (Moxa Turbo Ring) z czasem rekonfiguracji poniżej 300ms przy pełnym obciążeniu
- możliwość łączenia wielu redundantnych pierścieni w jedną sieć
- RSTP (Rapid Spanning Tree Protocol)
- IGMP Snooping do filtrowania ruchu multicast (niezbędny m.in. dla Ethernet/IP)
- możliwość tworzenia sieci VLAN
- obsługa QoS w celu zwiększenia determinizmu sieci (na bazie znaczników warstwy drugiej CoS – IEEE 802.1p/1Q oraz warstwy trzeciej ToS/DiffServ)
- obsługa SNMP v1/v2c/v3
- możliwość łączenia wielu portów w jedno łącze w celu uzyskania większej przepływności (Port Trunking)
- możliwość ograniczania pasma dla poszczególnych portów
- możliwość tworzenia listy autoryzowanych adresów IP oraz adresów MAC urządzeń od tylko to których ruch będzie obsługiwany (znaczne zwiększenie bezpieczeństwa sieci)
- standardy: IEEE802.3, 802.3u, 802.3x, 802.1D, 802.1W, 802.1Q, 802.1p
- protokoły: IGMP V1/V2/V3, GVRP, SNMP V1/V2/V3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP
- tryb przełączania: Store and Forward
- zdalna konfiguracja poprzez stronę Web, konsolę Telnet/Serial, oprogramowanie administracyjne
- wysyłanie ping'ów w celu sprawdzenia integralności systemu
- możliwość obserwowania ruchu pochodzącego z każdego portu (port mirroring)
- dodatkowe dwa wejścia w celu możliwości zintegrowania zewnętrznych urządzeń z siecią IP
- dodatkowe dwa przekaźniki umożliwiające przekazywanie informacji do zewnętrznych urządzeń
- automatyczne powiadamianie o wystąpieniu danego zdarzenia poprzez wysłanie wiadomości e-mail, pułapki SNMP lub poprzez przekaźniki alarmowe
- automatyczne nadawanie adresów IP podłączonych urządzeń
- redundantne wejście zasilania, 9-32 VDC
- temperatura pracy od 0 do 60° C (lub w przypadku wersji rozszerzonej -40...+75° C )
- metalowa obudowa IP30 odporna na wstrząsy i wibracje
- montaż na szynie DIN lub na płaskiej powierzchni przy zastosowaniu specjalnych uchwytów
- możliwość montażu w strefie zagrożenia wybuchem (ATEX Class 1, Zone 2)
- możliwość montażu w automatyce morskiej (certyfikat DNV)
- switch zgodny z CE, FCC, UL, EX, TUV
- certyfikat „Industrial IT Enabled” – wydawany przez ABB

- switche serii EDS-508 firmy Moxa to urządzenia o najwyższej światowej jakości, charakteryzujące się bardzo konkurencyjnymi cenami
