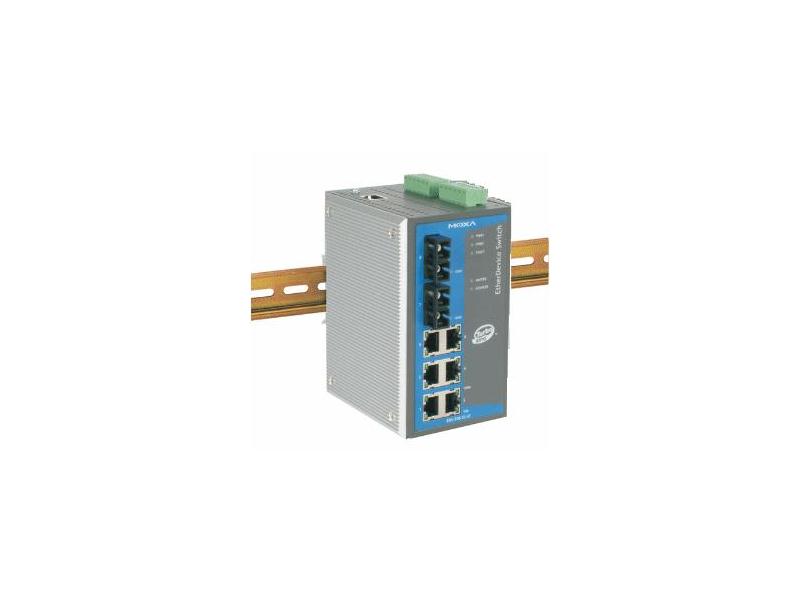

EDS-508-SS-SC - redundantny przemysłowy switch o bardzo bogatej funkcjonalności z portami do skrętki oraz światłowodów
EDS-508-SS-SC - redundantny przemysłowy switch o bardzo bogatej funkcjonalności z portami do skrętki oraz światłowodów
Producent:
MOXA
EDS-508-SS-SC to nowy przemysłowy switch firmy Moxa o bardzo rozbudowanej funkcjonalności (m.in. możliwość budowania sieci w architekturze pierścienia, tworzenie sieci VLAN, obsługa QoS). Wyposażony jest on w 6 portów RJ-45 oraz 2 porty światłowodowe SC. Zaprojektowany do pracy w trudnych warunkach przemysłowych oraz do zastosowań militarnych umożliwia stworzenie redundantnej sieci Ethernet, wszędzie tam gdzie niezawodność i pewność całego systemu są zagadnieniami kluczowymi.

Seria przemysłowych switchy EDS-508 firmy Moxa została uznana za najlepszy "Produkt Roku 2004" w kategorii "sieci i komunikacja" w prestiżowym rankingu pisma Control Engineering

Przełączniki EDS-508 zostały również wyróżnione certyfikatem "Industrial IT Enabled-Connectivity Level" wydawanym przez grupę ABB Industrial IT na podstawie wewnętrznych testów. Oznacza to, że seria tych switchy została uznana za urządzenia najwyższej jakości w dziedzinie sieci automatyki przemysłowej.


EDS-508-SS-SC umożliwia obsługę 6 połączeń 10/100BaseT(X) poprzez porty RJ-45 (auto negotiation speed, F/H duplex mode, auto MDI/MDIX connection) oraz dwóch połączeń 100BaseFX poprzez porty światłowodowe SC (światłowód jednomodowy, maksymalny zasięg transmisji 15 km). Dodatkowo przełącznik ten pracuje zgodnie ze standardami IEEE 802.3, 802.3u, 802.3x, 802.1D, 802.1W, 802.1Q, 802.1p.

Niewątpliwą zaletą tego switcha, dzięki zaimplementowanemu protokołowi Moxa Turbo Ring, jest możliwość budowania redundantnej sieci Ethernet w topologii pierścienia. Protokół ten gwarantuje nawiązanie zapasowego połączenia w czasie poniżej 300ms dla 20 przełączników i 120 urządzeń wpiętych do sieci!

W przypadku niektórych systemów, niewygodnym może się okazać budowanie jednego redundantnego pierścienia (np. pierścień ten może się okazać zbyt duży, bądź będzie tworzył przysłowiową ósemkę). W tym przypadku, zamiast budowy jednego pierścienia, można skorzystać z topologii połączonych pierścieni, która to umożliwia połączenie w jedną sieć wielu redundantnych pierścieni. Właśnie w tym celu na przełączniku EDS-508 została zaimplementowana funkcjonalność „Ring Coupling”, która to umożliwia łączenie wielu pierścieni w jedną sieć.

Charakterystyczną cechą switcha EDS-508-SS-SC jest również możliwość tworzenia sieci VLAN. Dotychczas, aby wyodrębnić pewną grupę urządzeń w sieci, należało dla nich stworzyć oddzielną architekturę sieci, natomiast przy wykorzystaniu sieci VLAN wydzielenie takiej grupy urządzeń odbywa się tylko poprzez określenie dla nich oddzielnej grupy VLAN w ustawieniach samego switcha.

EDS-508-SS-SC wyróżnia się również możliwością obsługi QoS. Dzieje się to dzięki funkcjonalności rozróżniania przez przełącznik znaczników warstwy drugiej CoS oraz warstwy trzeciej ToS. Ma to bardzo istotne znaczenie w przypadku informacji zarządzających oraz wszelkiego typu alarmów, które powinny być przesyłane przez sieć poza jakąkolwiek kolejnością (z największym priorytetem).

Przełącznik posiada możliwość tworzenia listy adresów MAC urządzeń, od których ruch będzie obsługiwany. Ruch pochodzący od urządzeń z adresami spoza tej listy będzie odrzucany. Stanowi to m.in. dodatkowe zabezpieczenie przed próbą nieautoryzowanego dostępu do samego switcha. Inną możliwością sterowania ruchem jest możliwość ustawiania maksymalnej przepływności dla danych portów, dzięki czemu istnieje możliwość dodatkowego wymiarowania przepustowości sieci.

Dużym problemem podczas budowania rozległych przemysłowych sieci jest często brak informacji o przesyłanych danych pomiędzy różnymi urządzeniami. Stąd też twórcy switcha EDS-508-SS-SC zaimplementowali na nim funkcjonalność Port mirroring. Funkcjonalność ta umożliwia przesyłania kopii ruchu przesyłanego pomiędzy określonymi dwoma portami, na port trzeci, dzięki czemu administrator ma możliwość „wglądu” w dane przesyłane pomiędzy określonymi urządzeniami.

W przypadku standardowych switchy, w momencie przełączenia urządzenia do innego portu, switch potrzebował aż do 5 minut na ponowne nawiązanie połączenia z tym urządzeniem. Takie zachowanie jest bardzo niewygodne w zakładach przemysłowych, stąd też firma Moxa wprowadziła i opatentowała protokół Line Swap Fast Recovery, który to zapewnia ponowne nawiązanie połączenia w czasie krótszym niż 1 sekunda!

EDS-508-SS-SC jest przystosowany do pracy w trudnych warunkach zewnętrznych w temperaturze od 0 do 60° C (lub w wersji rozszerzonej od -40 do 75° C), a obudowa IP30 zapewnia mu odporność na wstrząsy i wibracje. Dodatkowo switch ten posiada dwa wejścia zasilania. W przypadku wystąpienia awarii zasilania, switch samoczynnie przełącza się na wejście redundantne zapewniając w ten sposób ciągłą pracę systemu.

Inną zaletą tego switcha jest możliwość alarmowania operatora o wystąpieniu określonych zdarzeń. Zdarzenia te określane są przez operatora i mogą nimi być: awaria zasilania, awaria któregoś portu, przekroczenie określonej przepustowości przez urządzenia podpięte do danego portu, zmiana konfiguracji switcha oraz próba nieautoryzowanego dostępu do switcha. Informacja taka może zostać przekazana na trzy sposoby: poprzez dodatkowe dwa wyjścia alarmowe, poprzez wysłanie pułapki SNMP lub też poprzez wysłanie wiadomości e-mail.

Zarządzanie switchem EDS-508-SS-SC jest trywialne i bardzo intuicyjne, a odbywać się ono może z dowolnego miejsca sieci poprzez przeglądarkę Web, konsolę telnet lub specjalne oprogramowanie.

Certyfikaty:

Safety
UL60950, UL 508, CSA C22.2 No. 60950, EN60950

Hazardous Location
UL60079-15, CSA-EN60079-15,
EN50021 Class I, Div. 2 / Zone 2

EMI
FCC Part 15, CISPR (EN55022) class A

EMS
EN61000-4-2 (ESD), Level 3
EN61000-4-3 (RS), Level 3
EN61000-4-4 (EFT), Level 3
EN61000-4-5 (Surge), Level 3
EN61000-4-6 (CS), Level 3

Shock
IEC60068-2-27

Freefall
IEC60068-2-32

Vibration
IEC60068-2-6



więcej informacji na stronie:
http://www.elmark.com.pl/index.php?id=296

Ethernet przemysłowy, switche przemysłowe http://www.ethernetprzemyslowy.com.pl/
