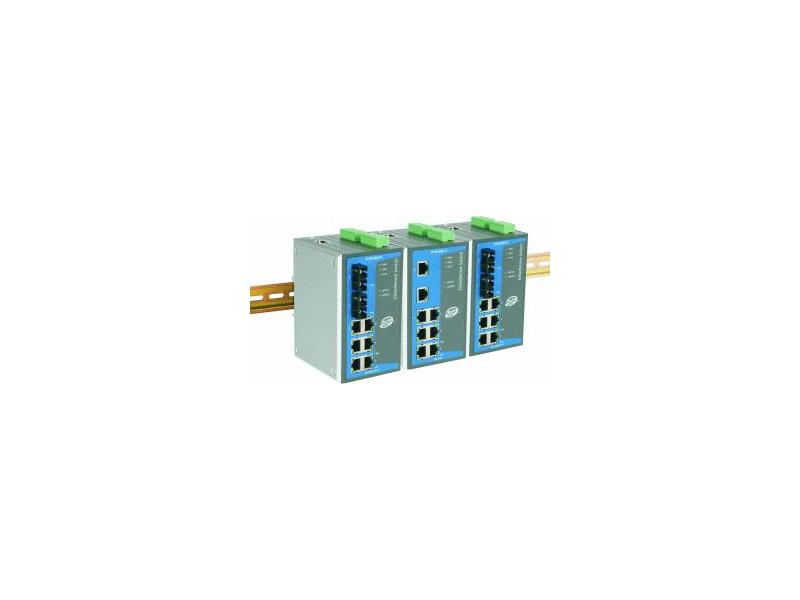

EDS-508-T - przemysłowy switch o bardzo bogatej funkcjonalności z temperaturą pracy -40...75°C
EDS-508-T - przemysłowy switch o bardzo bogatej funkcjonalności z temperaturą pracy -40...75°C
Producent:
MOXA
EDS-508-T jest to 8 portowy przełącznik z bardzo rozbudowaną funkcjonalnością (m.in. Moxa Turbo Ring, możliwość tworzenia sieci VLAN, obsługa QoS) oraz z wbudowanym serwerem Web umożliwiającym łatwe i szybkie zarządzanie poprzez sieć Ethernet. Switch ten jest zaprojektowany do pracy w ekstremalnie trudnych warunkach, stąd też może znaleźć zastosowanie w przemyśle, wojsku lub w dowolnie innym miejscu, gdzie niezawodność i stabilność sieci są zagadnieniami kluczowymi.


Seria przemysłowych switchy EDS-508 firmy Moxa została uznana za najlepszy "Produkt Roku 2004" w kategorii "sieci i komunikacja" w prestiżowym rankingu pisma Control Engineering

Przełączniki EDS-508 zostały również wyróżnione certyfikatem "Industrial IT Enabled-Connectivity Level" wydawanym przez grupę ABB Industrial IT na podstawie wewnętrznych testów. Oznacza to, że seria tych switchy została uznana za urządzenia najwyższej jakości w dziedzinie sieci automatyki przemysłowej.


Zabezpieczenie przed awariami (m.in. redundantny pierścień z czasem rekonfiguracji poniżej 300ms)

W przypadku sieci przemysłowych bardzo istotną cechą jest niezawodność oraz odporność na wystąpienie jakiejkolwiek awarii w systemie. W związku z tym, twórcy EDS-508-T zaimplementowali na tym przełączniku protokół Moxa Tubo Ring - protokół umożliwiający tworzenie topologii typu pierścień w sieciach Ethernet. W przypadku, gdy jeden segment pierścienia ulegnie awarii, Moxa Turbo Ring automatycznie rekonfiguruje pierścień i przechodzi na połączenie zapasowe, które dotychczas było blokowane. Protokół gwarantuje nawiązanie zapasowego połączenia w czasie poniżej 300ms dla 20 przełączników i 120 urządzeń wpiętych do sieci (!).

W przypadku niektórych systemów, niewygodnym może się okazać budowanie jednego redundantnego pierścienia (np. pierścień ten może się okazać zbyt duży, bądź będzie tworzył przysłowiową ósemkę). W tym wypadku, zamiast budowy jednego pierścienia, można skorzystać z topologii połączonych pierścieni, która to umożliwia połączenie w jedną sieć wielu redundantnych pierścieni. W tym celu przełącznik EDS-508-T został wzbogacony o funkcjonalność "Ring Coupling".

Dodatkowo EDS-508-T posiada dwa wejścia zasilania: jedno podstawowe oraz drugie zapasowe. W przypadku utraty zasilania z wejścia podstawowego, przełącznik samoczynnie przełącza się na wejście redundantne, nie przerywając swojej pracy, dzięki czemu zapewniona jest ciągłość funkcjonowania sieci.
Niewątpliwą zaletą przełącznika EDS-508-T są 2 dodatkowe wejścia oraz 2 wyjścia umożliwiające zintegrowanie z siecią telekomunikacyjną zewnętrznych urządzeń. Do wejść można podłączyć dodatkowe czujniki, bądź inne urządzenia, o których stanie wymagana jest bieżąca informacja. Wyjścia zaś mogą być połączone z jakimiś systemami ostrzegania bądź alarmowania. Istnieje możliwość określenia konkretnych zdarzeń, przykładowo mogą zostać zwarte dodatkowe wyjścia alarmowe oraz jednocześnie może zostać wysłany e-mail do administratora z informacją o wystąpieniu jakiegoś zdarzenia na dodatkowym wejściu lub też np. o przekroczeniu określonego progu pasma na którymś z portów.

Kolejnym atutem przełącznika EDS-508-T jest możliwość sterowania obsługą poszczególnych klas usług (QoS). Dzieje się to dzięki funkcjonalności rozróżniania znaczników warstwy drugiej (CoS) oraz warstwy trzeciej (ToS), dzięki czemu istnieje możliwość klasyfikacji ruchu w całej sieci. Ma to bardzo istotne znaczenie w przypadku informacji zarządzających i wszelkiego typu alarmów, które powinny być przesyłane przez sieć poza jakąkolwiek kolejnością (z najwyższym priorytetem).

Ułatwienie zarządzania z jednoczesnym ograniczeniem kosztów (m.in. sieci VLAN)

Zarządzanie switchem EDS-508-T jest proste i bardzo intuicyjne, odbywa się ono poprzez serwer Web, konsolę szeregową lub Telnet oraz poprzez specjalne oprogramowanie.

Niewątpliwym atutem przełączników EtherDevice 508-T jest możliwość tworzenia wirtualnych sieci lokalnych (VLAN). W tradycyjnej sieci Ethernet, aby wydzielić grupę urządzeń należy zastosować odpowiednią topologię. VLAN pozwala na obejście tych ograniczeń, poza tym urządzenia należące do innych podsieci VLAN nie mogą ze sobą się komunikować, dzięki czemu są zabezpieczone przed dostępem osób nieupoważnionych. Dodatkowo EDS-508-T umożliwia stworzenie listy adresów MAC, które posiadają autoryzację i od których ruch będzie obsługiwany. Ruch, pochodzący od urządzeń z adresem MAC spoza listy, będzie odrzucany i nie będzie przesyłany dalej siecią.

System automatyki przemysłowej musi być cały czas pod kontrolą. Sprawdzanie stanu poszczególnych urządzeń poprzez ich okresowe odpytywanie jest niewystarczające. Administrator systemu musi być natychmiast powiadamiany o wszelkich nieprawidłowościach w działaniu sieci oraz dołączonych do niej urządzeń. W przełącznikach Moxy o wszelkich nieprawidłowościach np. gdy poziom ruchu przekracza bezpieczny poziom, powiadamianie operatora może się obywać poprzez wysłanie listu e-mail lub pułapki SNMP. Dla każdego przełącznika i dla każdego portu istnieje możliwość niezależnego definiowania zdarzenia, które powoduje wysłanie odpowiedniej wiadomości do administratora. Dodatkowo przełączniki wyposażone są w 2 wyjścia alarmowe, których załączanie lub wyłączanie może być uzależnione od odpowiednich zdarzeń np. odłączenie urządzenia od przełącznika, zmiana topologii czy reset przełącznika.

Twórcy przełączników serii EtherDevice 508-T postawili duży nacisk na efektywne wykorzystanie dostępnego pasma. W tym celu zaimplementowali protokół IGMP Snooping (Internet Group Management Protocol), który może współpracować m.in. z. Profibusem Siemensa, HSE Foundation Fieldbus czy EtherNet/IP firmy Allen-Bradley. IGMP Snooping umożliwia efektywne zarządzanie przepływem pakietów multicast, poprzez identyfikację i segregację ruchu tak, aby pakiety trafiały tylko do właściwej lokalizacji, a nie były niepotrzebnie rozsyłane po całej sieci, zajmując zbędnie dostępne pasmo.

W biurowym przełączniku w przypadku zmiany pozycji urządzenia poprzez przepięcie do innego portu, zazwyczaj czas ponownego nawiązania połączenia wynosi do kilku minut. Taki scenariusz w zakładzie przemysłowym jest niedopuszczalny, dlatego Moxa opracowała i opatentowała mechanizm Line-Swap Fast Recovery dzięki któremu jeśli odłączymy urządzenie i podłączymy do innego portu, switch gwarantuje nawiązanie połączenia w czasie krótszym niż 1 sekunda.
W niektórych przypadkach, np. sieć jest tak duża, że trudno jest osiągnąć odpowiedni poziom komunikacji. Przemysłowe urządzenia wykorzystują dodatkowo więcej komend niż systemy transferu plików stosowane w aplikacjach biurowych. Oznacza to, że podczas zestawienia przemysłowej sieci Ethernet, projektanci będą potrzebowali drugiego portu w celu monitorowania przepływu ruchu pomiędzy danym urządzeniem a hostem. Funkcja Port Mirroring umożliwia sprawdzenie czy system działa poprawnie.

Zaprojektowany do pracy w surowych warunkach przemysłowych

Przełącznik EDS-508-T został zaprojektowany do pracy w bardzo trudnych warunkach przemysłowych w temperaturze aż od -40 do 75° C. Obudowa IP30 zapewnia przełącznikowi odporność na wstrząsy i wibracje.

EDS-508 występuje w wersji z ośmioma portami 10/100BaseTX Ethernet (złącza RJ-45) lub z 6 portami 10/100BaseTX i 2 portami 100BaseFX (światłowód jedno lub wielomodowy, złącza SC).


EDS-508-T zgodny jest z:
Safety
UL60950, UL 508, CSA C22.2 No. 60950, EN60950
Hazardous Location
UL60079-15, CSA-EN60079-15,
EN50021 Class I, Div. 2 / Zone 2 EMI FCC Part 15, CISPR (EN55022) class A
EMS EN61000-4-2 (ESD), Level 3
EN61000-4-3 (RS), Level 3
EN61000-4-4 (EFT), Level 3
EN61000-4-5 (Surge), Level 3
EN61000-4-6 (CS), Level 3
Shock
IEC60068-2-27
Free Fall
IEC60068-2-32
Vibration
IEC60068-2-6

Przełączniki serii EDS-508-T dzięki swojej szeroko rozbudowanej funkcjonalności oraz odporności na surowe warunki pracy nadają się do zastosowań wszędzie tam, gdzie stabilność i niezawodność sieci Ethernet są zagadnieniami kluczowymi.

więcej informacji na stronie:
http://www.elmark.com.pl/index.php?id=296

Ethernet przemysłowy, switche przemysłowe http://www.ethernetprzemyslowy.com.pl/
