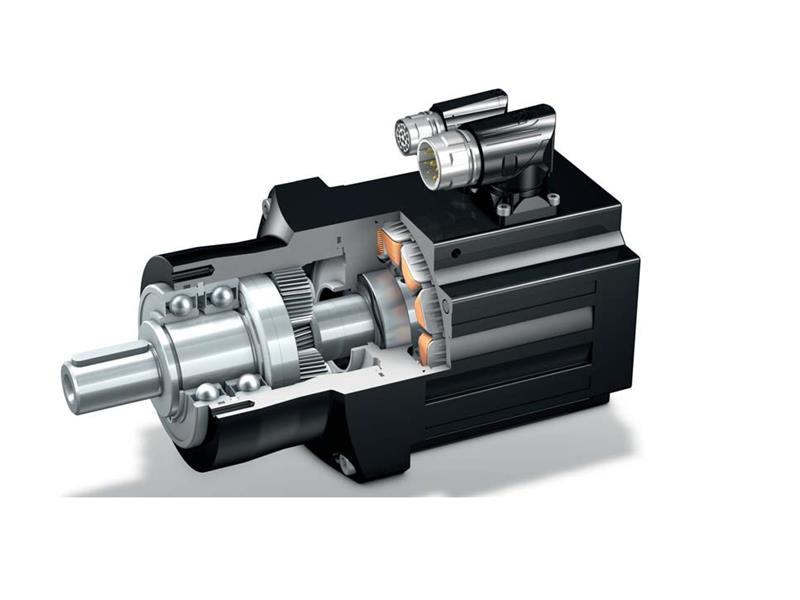

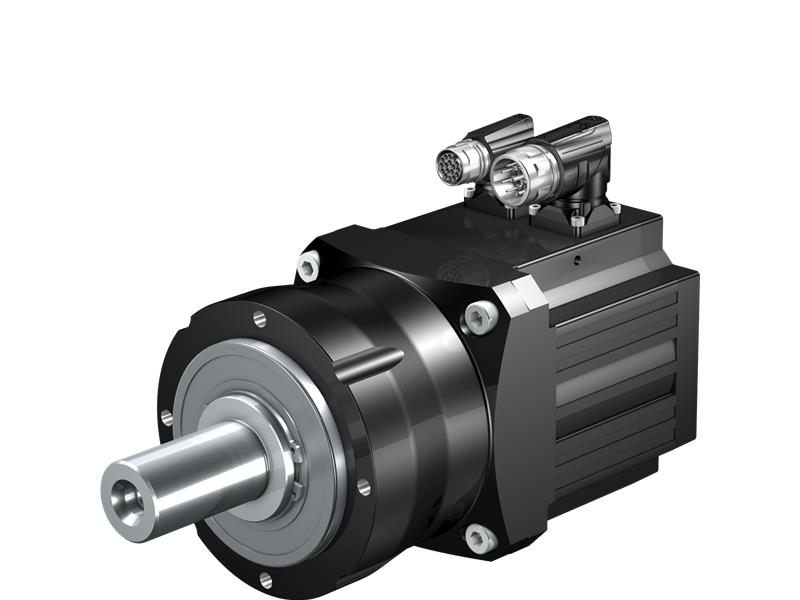

Ekonomiczne przekładnie planetarne PE z serwosilnikami EZ
- Producent:
- STÖBER
Zakres przełożeń 3:1 – 50:1. Max. momenty dynamiczne 5,7 – 250 Nm. Luz obrotowy ≤ 8,0 – 13,0 minut kątowych. Sprawność 95 – 97 %. Serwosilniki w zakresie mocy 0,29 – 16,0 kW ze sprzężeniem zwrotnym. Opcjonalnie z hamulcem, wentylatorem, jednokablowe z enkoderem abulutnym EnDat 3.0.
Właściwości ekonomicznych przekładni planetarnych PE:
- Cichobieżne – dzięki spiralnemu uzębieniu kół zębatych przekładni
- Precyzyjne – standardowy luz obrotowy
- Brak błędów pozycjonowania – przełożenie w postaci ułamka
- Bezobsługowe – nie wymagają wymiany oleju.
- Idealne dla małych przestrzeni instalacyjnych
- Niezwykle kompaktowe
- Dowolna pozycja pracy
- Różne formy wału wyjściowego: pełny gładki wał, pełny wał z wpustem pod klin
- Temperatura otoczenia od 0 °C do 40 °C (inny zakres temperaturowy na zapytanie)
- Standardowo wypełnione smarem syntetycznym CLP HC ISO VG 150,
- Opcjonalnie mineralny do użytku w przemyśle spożywczym, napojów i farmaceutycznym
- Maksymalna dopuszczalna temperatura przekładni (na powierzchni przekładni) ≤ 80 °C
- Klasa ochrony IP64, opcjonalnie IP66
- Uszczelnienie na wyjściu przekładni standardowo NBR, opcjonalnie FKM.
- W przypadku cyklu pracy > 60% i wyższych temperatur otoczenia zalecamy promieniowe pierścienie uszczelniające wału wykonane z FKM na wyjściu.
- Obudowa przekładni z aluminium.
- Standardowo lakierowana na kolor czarny RAL9005 (inne kolory na zapytanie
- Opcjonalnie z serwosilnikiem LM lub z adapterem ME/MEL i sprzęgłem pod serwosilniki dostępne na rynku
Właściwości serwosilników EZ:
- elektryczne silniki synchroniczne z magnesami trwałymi
- do wyboru sprzężenia zwrotne: enkodery absolutne EnDat 2.1/2.2/3.0, resolwer
- złącza wtykowe dowolnie obrotowe
- temperatury otoczenia od 15° C do +40° C
- standardowo w klasie ochrony IP56, opcjonalnie IP66
- klasa temperaturowa F (155)
- opcjonalnie jednokablowe rozwiązanie OCS z enkoderem absolutnym EnDat 3.0
- elektroniczna tabliczka znamionowa dla szybkiego rozpoznania parametrów serwosilnika
- certyfikaty CE, UKCA, opcjonalnie cURus
- zintegrowany termistor PTC, opcjonalnie czujnik temperatury KTY
- w kolorze czarnym RAL9005, opcjonalnie każdy kolor RAL
- opcjonalnie z wentylatorem, który może zapewnić 30% wzrost momentu obrotowego
- opcjonalnie z elektromagnetycznym hamulcem bezpieczeństwa
Sprzężenie zwrotne w serwosilniku EZ:
- enkoder absolutny EnDAT 2.1/2.2, indukcyjne / optyczne, Multiturn / Singleturn
- enkoder absolutny EnDAT 3.0 dla silnika jednokablowego
- resolwer
Współpraca z serwonapędami:
- standardowo SDS5000, MDS5000, SI6 / SC6, SD6 firmy STOBER
- opcjonalnie Acopos firmy B&R
- opcjonalnie AX5000 firmy Beckhoff
- opcjonalnie AKD, S300, S400, S600 firmy KOLLMORGEN
- opcjonalnie Sinamics S120 firmy SIEMENS
- Opcjonalne wykonanie serwomotoreduktorów planetarnych:
- z hamulcem 24 [V(DC)],
- z obcym chłodzeniem (wentylatorem)
- z modułowym kołem zębatym firmy ATLANTA na wale wyjściowym przekładni
- z olejem Mobil CIBUS 150/220 dla przemysłu spożywczego, do maszyn spożywczych, z dopuszczeniem NSF H1
Przykłady zastosowań serwomotoreduktorów planetarnych PE-EZ firmy Stober:
- Cięcie laserowe
- Gięcie rur
- Giecie blachy
- Dozowniki
- Maszyny pakujące
- Liniowe roboty kartezjańskie
Więcej informacji na naszej stronie internetowej www.demero.pl lub bezpośrednio pod numerem telefonu +48-605-242-283
