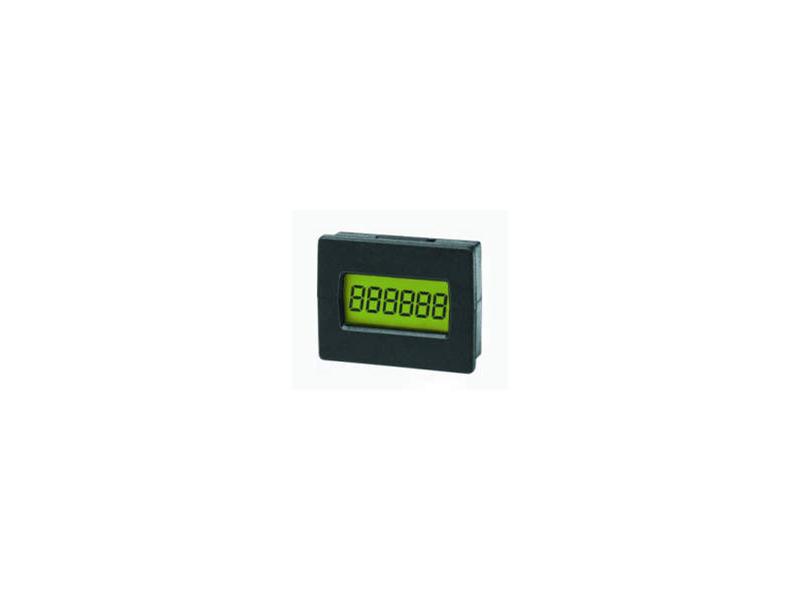

ELEKTRONICZNE LICZNIKI IMPULSÓW 7000

Miniaturowe liczniki impulsów, 6 cyfr LCD, zalecane zarówno do montażu na płytkach drukowanych jak i w tablicy. Zaprojektowane dla minimalnego poboru prądu.

Dane techniczne liczników impulsów:
Wyświetlacz: 6 dekad LCD, wysokość cyfr 6 mm
Zakres pomiarowy: 999999, kolejny impuls zeruje licznik
Zasilanie: 2,6 ÷ 3,4V DC; pobór prądu: 5 mA; 10 mA przy 10 kHz
Liczenie: postępowe (7000); postępowo-rewersyjne (7000AS)
Wejścia: liczące 10 kHz f max wyzwalane opadającym zboczem, min. długość impulsu 50 ms, próg 0,7V, kompatybilne z poziomami TTL/CMOS; kierunkowe (dla 7000AS) dodawanie = log 1 odejmowanie = log 0 (0V)
Zerowanie: zerowanie zdalne wyzwalane zboczem opadającym, próg 0,7V, minimalna długość impulsu 15 ms, kompatybilne z poziomami TTL/CMOS
Stopień ochrony: IP40 / DIN40050 od czoła
Temp. pracy: -10°C ÷ +60°
Temp. składowania: -10°C ÷ +60°
Wymiary obudowy: 31 x 24 x 10,7 mm
Wymiary otworu: 29,4 x 22 mm
Typowe aplikacje: liczenie elementów; zastosowanie przy pomiarach długości, odległości i przy
pozycjonowaniu; montaż na druku i tam, gdzie ograniczone jest miejsce; zastosowanie, gdzie konieczny jest mały pobór prądu
Dodatkowe informacje: zasilanie z dowolnego napięcia po dodaniu układu złożonego z rezystora i diody Zenera 3V
