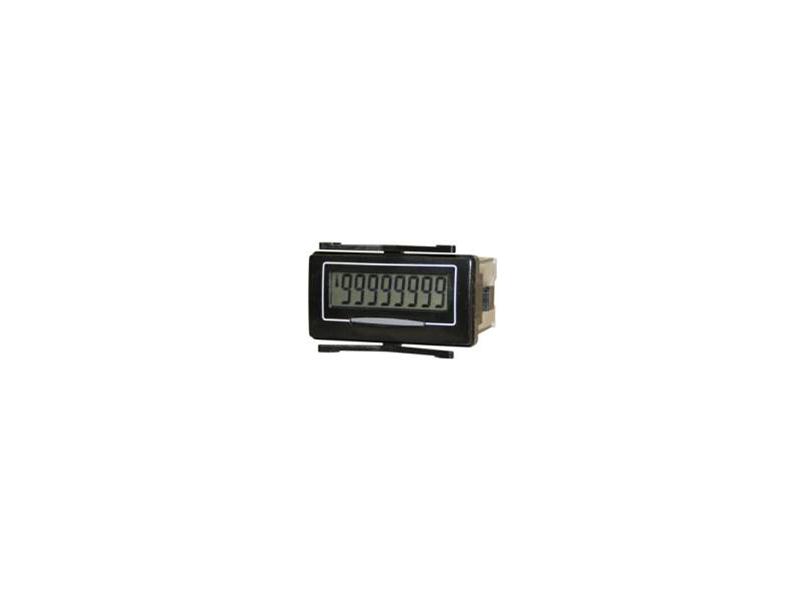

ELEKTRONICZNE LICZNIKI IMPULSÓW 7111

7111 to seria popularnych, 8-mio cyfrowych liczników z wyświetlaczem LCD, własnym zasilaniem, kasowaniem za pomocą przycisku lub zdalnie. Wersja 7111QUAD posiada wejście kwadraturowe a wersja 7111HV - wejście wysokonapięciowe 10-240V AC lub 10-110V DC.

Dane techniczne liczników:
Wyświetlacz: 8 dekad LCD (czarne), wysokość cyfr 9 mm, konfigurowalna kropka dziesiętna do 3 miejsc po przecinku, podświetlenie wymaga podania zewnętrznego zasilania: 5V, 12V, 24V lub 30VDC
Zakres pomiarowy: 99999999, kolejny impuls zeruje licznik
Zasilanie: własne (wewnętrzna bateria litowa, żywotność baterii około 10 lat w temp. 20°C); 7111QUAD: 10-30VDC zasilanie wej. liczących
Tryb liczenia: postępowo-rewersyjne
Wejścia:
7111: wej. liczące niskiej częstot.: stykowe typu OC fmax. 30 Hz; wyzwalane zboczem opadającym; próg 1V; min. długość impulsu 15 ms.; max. 18VDC;
wej. wysokiej częstot.: elektroniczne fmax 10 kHz; max. 18VDC wyzwalane zboczem opadającym; próg 1V; min. dł. imp. 50 ms, kompatybilne z TTL/CMOS
wej. kierunkowe: elektroniczne kompatybilne z TTL/CMOS, dodawanie - nie podłączony lub napięcie >2V (log 1), odejmowanie - połączenie z COM lub napięcie
7111QUAD: wej. kwadraturowe elektroniczne fmax 2,5 kHz; wyzwalane zboczem opadającym; próg 1V; min. dł. imp. 200 ms, kompatybilne z TTL/CMOS
7111HV: wej. liczące: 10-240VAC, 10-110VDC, fmax 10 Hz; min. dł. impulsu 50 ms. wej. kierunkowe: elektroniczne kompatybilne z TTL/CMOS, dodawanie - nie podłączony lub napięcie >2V (log 1), odejmowanie - połączenie z COM lub napięcie Zerowanie: zerowanie ręczne (możliwość blokady przycisku) lub zdalnie:
7111/7111QUAD: stykowe typu OC; wyzwalane zboczem opadającym; próg 1V; min. długość impulsu 15 ms.
7111HV: 10-240VAC, 10-110VDC, min. długość impulsu 50 ms.
Stopień ochrony: IP65 / NEMA4X od czoła (z uszczelką)
Temp. pracy: -10°C ÷ +60°
Temp: składowania: -20°C ÷ +60°
Wymiary obudowy: 48 x 24 x 51,4 mm
Wymiary otworu: 45 x 22,5 mm
Typowe aplikacje: zamiennik dla liczników elektromechanicznych, zastosowanie, gdzie brak jest lokalnego źródła zasilania, zastosowanie przy pomiarach długości, obrotów, odległości i przy pozycjonowaniu, liczenie elementów.
