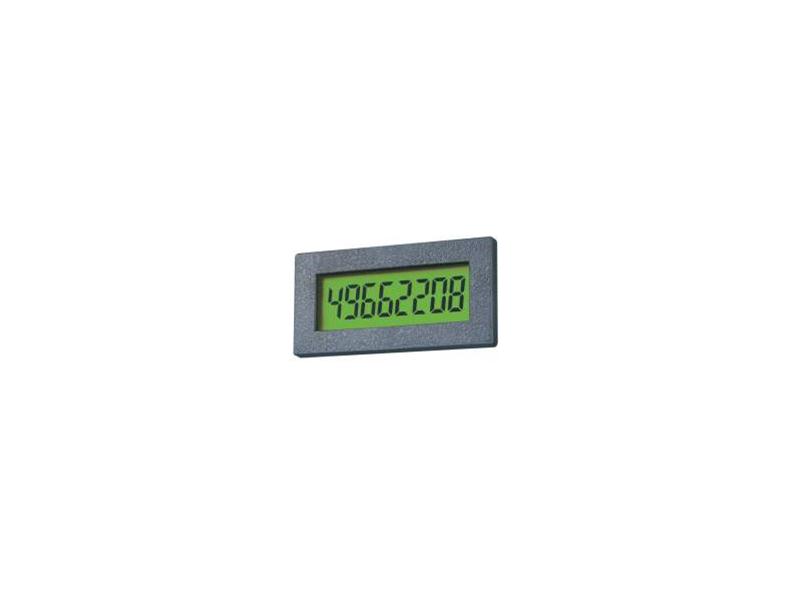

Elektroniczne liczniki impulsów HED261

Seria HED261 to ośmiocyfrowe liczniki zalecane zarówno do montażu tablicowego jak i na płytki drukowane. Posiadają wejścia elektroniczne10 kHz, stykowe 30 Hz i kasowania. Charakteryzują się również niskim poborem prądu max 6mA (układ CMOS).

Dane techniczne liczników:
Wyświetlacz: 8 dekad LCD, wysokość cyfr 8 mm
Zakres pomiarowy: 99999999, kolejny impuls zeruje licznik
Zasilanie: 2,7 ÷ 3,3V DC, podświetlenie 5V DC pobór prądu: 6 mA, standby 3 mA, podświetlenie 80 mA
Liczenie: postępowe
Wejścia: wejście liczące małej częstotliwości PIN2 stykowe / OC, max 30 Hz, wyzwalane zboczem opadającym, próg 0,7V, max 18V, min. długość impulsu 25 ms; wejście liczące dużej częstotliwości PIN3 elektroniczne max 10 kHz, wyzwalane zboczem opadającym, próg 0,7V, max 18V, min. długość impulsu 50 ms, kompatybilny z TTL/CMOS.
Zerowanie: zerowanie zdalne - PIN4 stykowe / OC, wyzwalane zboczem opadającym, próg 0,7V, max. 18V, minimalna długość impulsu 15 ms
Temp. pracy: 0°C ÷ +50°C
Temp. składowania: -20°C ÷ +70°
Wymiary obudowy: 48 x 24 x 14 mm
Wymiary otworu: 45,3 x 22,2 mm
Typowe aplikacje: idealny w aplikacjach, gdzie stosowane jest zasilanie bateryjne; zastosowanie, gdzie brak jest lokalnego źródła zasilania; liczenie elementów; montaż na płytkach drukowanych
Dodatkowe informacje: HED261-T wersja z podświetleniem
