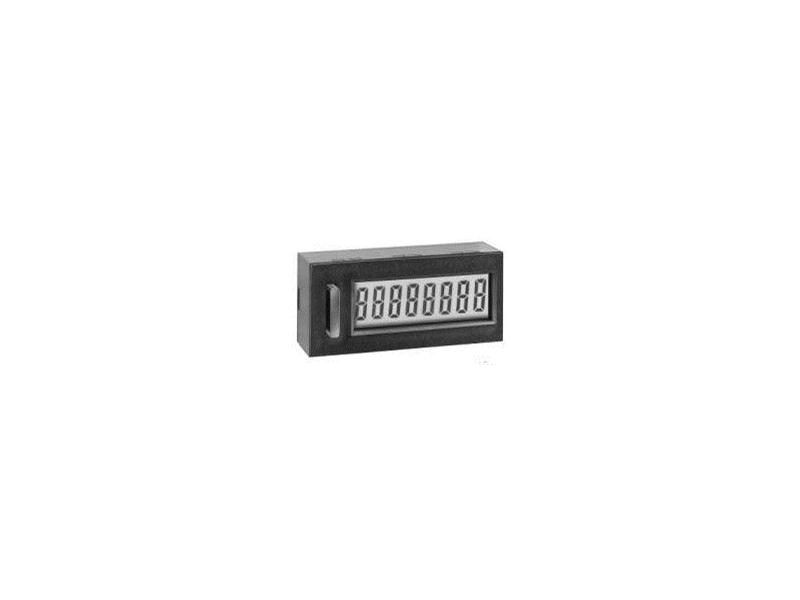

Elektroniczny licznik impulsów 7400 AS / 7401 AS

Wersje te są dwukierunkowymi ośmiocyfrowymi licznikami bez kasowania (7401AS) lub z kasowaniem ręcznym (7400AS), zalecane do montażu na płytkach drukowanych.

Dane techniczne liczników:
wyświetlacz: 8 dekad LCD, wysokość cyfr 8 mm
zakres pomiarowy: 99999999, kolejny impuls zeruje licznik
zasilanie: 2,6 ÷ 3,4V DC
pobór prądu: 5 mA; max 10 mA
liczenie: postępowo-rewersyjne
wejścia: wejście małej częstotliwości - wejście stykowe lub OC, f max 20 Hz wyzwalany zboczem opadającym, próg 0,7V; min. długość impulsu 25 ms; wejście dużej częstotliwości - wejście elektroniczne f max 5 kHz wyzwalane zboczem opadającym, próg 0,7V, min. dług. impulsu 100 ms, kompatybilne z poziomami TTL/CMOS; wejście kierunkowe - elektroniczne kompatybilne z poziomami TTL/CMOS; dodawanie = log 1; odejmowanie = log 0 (0V)
zerowanie: zerowanie ręczne (7400AS); zerowanie zdalne - OC wyzwalane zboczem opadającym, próg 0,7V; min. długość impulsu 15 ms
stopień ochrony: IP40
temperatura pracy: -10°C ÷ +60°C
temperatura składowania: -20°C ÷ +70°C
wymiary obudowy: 47 x 21 x 13,5 mm

Typowe aplikacje:
- idealny do sprzętu przenośnego pozycjonowanie,
- pomiar długości i odległości
- liczenie elementów,
- montaż na płytkach drukowanych.
