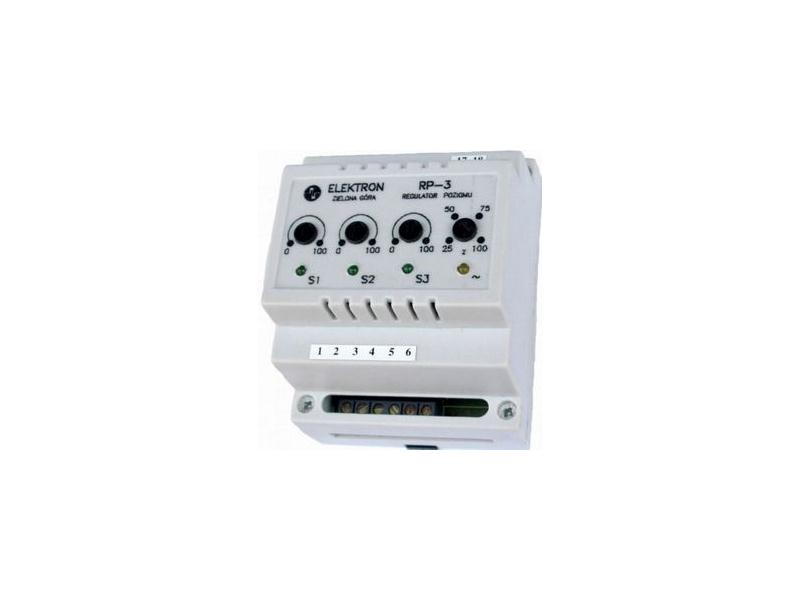

Elektroniczny regulator poziomu cieczy RP-3 (wej.4...20mA-wyj. 3 progi)

1. ZASTOSOWANIE
Elektroniczny regulator „RP-3” współpracuje z hydrostatyczną sondą poziomu cieczy z wyjściem analogowym 4...20mA w systemie dwuprzewodowym . Regulator zapewnia zasilanie sondy napięciem 24V DC. W urządzeniu zainstalowany jest jeden potencjometr służący do nastawy maksymalnego poziomu jaki może wystąpić w zbiorniku ( wyskalowany w % w stosunku do max. sygnału wejściowego z sondy - 20mA) i 3 potencjometry do nastawiania poziomów przełączania.
Na tych trzech potencjometrach ustawia się poziomy przełączania w % maksymalnego poziomu cieczy
( ustawionym na pierwszym potencjometrze).Każdy z trzech regulowanych progów posiada diodę świecącą pod potencjometrem sygnalizującą stan przekroczenia nastawionego poziomu
i wyjście sterownicze typu otwarty kolektor do sterowania pomp ( przez sterownik).
Regulator przeznaczony jest głównie do sterowania jednej lub dwóch pomp np. na przepompowni ścieków
( dwa poziomy załączenia i jeden poziom wyłączenia).

2. DANE TECHNICZNE
- napięcie zasilania ..........: 230V - 50Hz,
- pobór mocy .................: < 2 VA,
- wejście sterownicze .......: sygnałem analogowym 4...20mA,
- wyjścia sterownicze .......: trzy wyjścia typu otwarty kolektor ( 24V, max.50mA)
- wymiary .....................: 70 x 90 x 60 ( cztery moduły do montażu na szynie DIN)
- temperatura otoczenia.... : 0...50 st.C ,
- masa ........................ : 0,30 kg .

Pełna dokumentacja na naszej stronie : www.elektron.zgora.com.pl

Cena detaliczna 253,00 zł + VAT.
