Elektryczny zawór regulacyjny ON-OFF - kod 5100 EP

o długości zabudowy wg ASME/ANSI B16.10

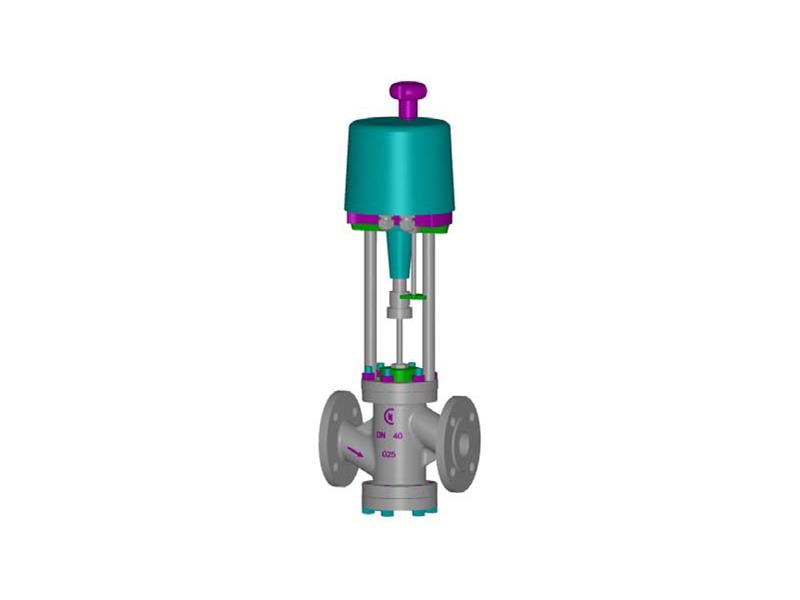

Zawór 5100 EP
Producent:
Conflow
Numer katalogowy:
5100 EP

INFORMACJE OGÓLNE



Zawór regulacyjny o działaniu ON-OFF typu 5100 EP charakteryzuje się korpusem przelotowym (ang. straight-through) o długości zabudowy zgodnej z ANSI i przyłączami kołnierzowymi zgodnymi z EN, ANSI oraz JIS. Posiada szybko unoszący się grzyb z miękkim uszczelnieniem klasy VI oraz uszczelnieniem metalowym klasy V. Zawór jest kompaktowo połączony za pomocą dwóch stalowych kolumn z elektrycznym siłownikiem liniowym produkcji niemieckiej. Standardowy sygnał on-off powoduje otwarcie lub zamknięcie zaworu.



CHARAKTERYSTYKA ZAWORU


Rozmiary: od DN 15 do DN 200

Przyłącza korpusu:

  • kołnierzowe wg PN-EN 1092-1 (PN 16-40)
  • kołnierzowe wg ANSI B 16.5 (150-300 RF)
  • kołnierzowe wg JIS B2220 (10-20 K)

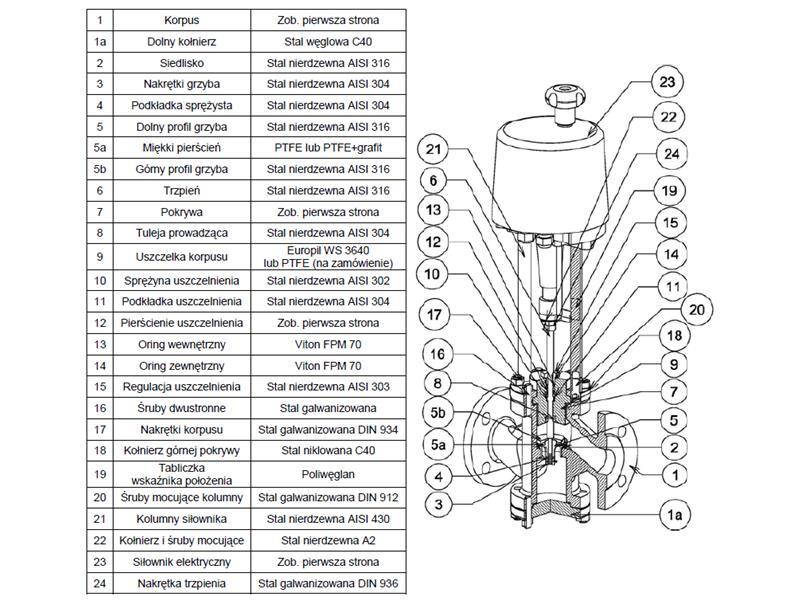

Materiały korpusu:

  • żeliwo szare EN-GJL-250 wg PN-EN 1561 (PN 16, ANSI 150, JIS 10) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
  • stal węglowa ASTM A216 WCB (PN 16-40, ANSI 150-300, JIS 10-20) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
  • stal nierdzewna AISI 316 CF8M (PN 16-40, ANSI 150-300, JIS 10-20) - wykończenie i pokrywa ze stali nierdzewnej AISI 316.

Grzyb (DN 15-50 i 125-200: PT; DN 65-100: VPT)

  • PT - uszczelnienie metalowe klasy V
  • PT/PTFE - miękkie uszczelnienie klasy VI do 150 °C
  • PT/PTFE/GR - miękkie uszczelnienie klasy VI do 190 °C

Pokrywa

  • Standardowa - temp. od -5 do 200 °C
  • Żebrowa - powyżej 200 °C
  • Wydłużona - poniżej -5 °C
  • Uszczelniona mieszkowo (zabezpieczenie dławnicowe) - do olejów grzewczych i mediów niebezpiecznych

Układ dławic z oringami

  • 100% PTFE - do 150 °C
  • 85% PTFE + 15% grafitu - do 200 °C
  • 100% grafitu - od 200 do 400 °C (dla pokryw żebrowych)

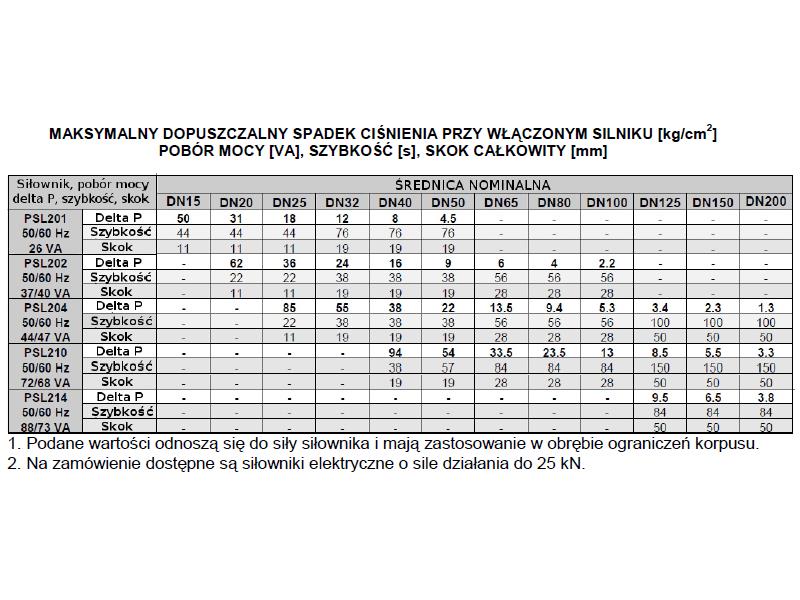

CHARAKTERYSTYKA SIŁOWNIKA



  • Standardowe zasilanie: 220 V AC
  • Klasa ochrony: IP 65 wg DIN 40050
  • Sygnał on-off: zamykanie i otwieranie
  • Temp. otoczenia: od -20 do 60 °C
  • Materiał obudowy siłownika: odlew aluminiowy
  • Materiał pokrywy siłownika: poliwęglan
  • Ręczne pokrętło: standardowo w zestawie
  • Przyłącza elektryczne: dławiki kablowe PG13 (2 szt.)


NA ZAMÓWIENIE

  • Zasilanie: 24 V DC, 24 V AC, 110 V AC
  • Karta z mechanicznymi wyłącznikami krańcowymi
  • Pojedynczy lub podwójny potencjometr 1000 omów
  • Klasa ochrony IP 67 wg DIN 40050
  • Rezystor grzewczy dla temperatur aż do -30 °C



Więcej informacji w folderze dostępnym na stronie www.tranztel.com.pl lub bezpośrednio u dystrybutora (dane kontaktowe powyżej).
