EMS - licznik z MID do paliw, benzyn, oleju napędowego i opałowego, biopaliw

Zestawy pomiarowy EMS do pomiarów rozliczeniowych z oceną zgodności MID

EMS24-48
Producent:
SATAM
Numer katalogowy:
EMS

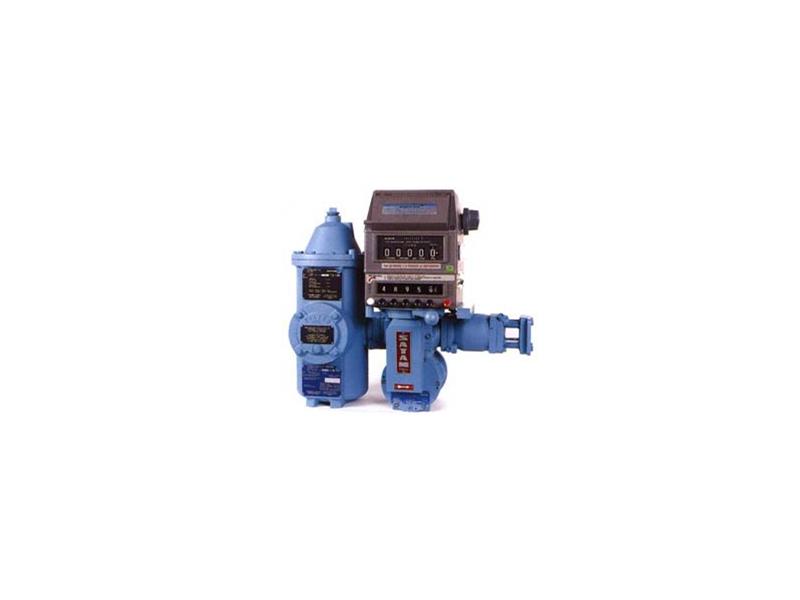

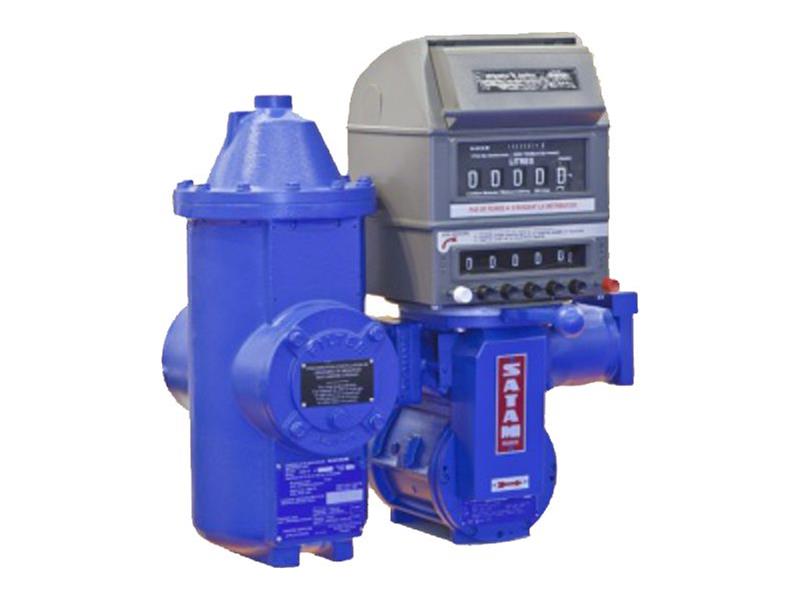

Zestaw pomiarowy do paliw EMS24/48
-zaprojektowany do zabudowy na autocysternach dystrybucyjnych
-pomiar przepływu benzyn, oleju napędowego i opałowego, biopaliwa, estrów, metanolu
-wykonanie kompaktowe z eliminatorem gazu i filtrem
-niski koszt utrzymania
-do rozliczeń dostaw paliw
-pomiar cieczy lepkich do 800 Cst
-niska strata ciśnienia od 0,3 do 0,5 bar
-brak odcinków prostych
-brak zasilania
-dokładność ±0,15%
-powtarzalność 0,02%
-przyłącze DN80/DN50 lewo i prawostronne
-zakres pomiarowy od 2,4 m3/h do 48 m3/h
-rozdzielczość 1 dm3
-temperatura pracy -40°C...+60°C
-możliwa opcja z drukarką i dozownikiem
-opcja z licznikiem elektronicznym i kompensacją temperaturową do +15°C
-zatwierdzenie typu UE/GUM
-ocena zgodności MID
-legalizacja

Uniwersalne zestawy pomiarowe EMS24/48 firmy SATAM zrealizowane są w oparciu o precyzyjne przepływomierze objętościowe serii ZC17 i współpracujące z nimi elementy typu licznik, dozownik , filtr i eliminator gazu.

Zasada działania
Na początku paliwo przepływa przez kosz filtra i wypełnia komorę oddzielacza gazu . Jeżeli w paliwie znajduję się powietrze to jego poziom zaczyna opadać powodując opadanie pływaka. Pływak jest połączony z zaworem różnicowym , który otwiera się i przez który następuje ewakuacja powietrza. Po odpowietrzeniu poziom paliwa w komorze eliminatora gazu wzrasta do max. powodując podniesienie pływaka do góry i zamknięcie zaworu różnicowego. Następnie paliwo jest kierowane rurociągiem do komory pomiarowej przepływomierza i do wylotu.

Elementy składowe zestawu
Filtr zainstalowany poziomo z koszem ze stali nierdzewnej
filtracja dla oleju napędowego i opałowego: 450 mikronów
filtracja dla benzyn: 200 mikronów
Eliminator gazu wyposażony w zawór zwrotny, obudowa z aluminium, pływak ze stali nierdzewnej
objętość: 11 litrów
przyłącze powrotne gazów do zbiornika
Wziernik kontrolny zainstalowany w zestawie EMS na wypływie umożliwia wizualną kontrolę braku zagazowania paliwa

Podstawy teoretyczne
Zasada działania mierników objętościowych serii ZC17 opiera się na przemieszczaniu przez miernik ściśle określonej objętości cieczy i zliczaniu tych przemieszczeń.
Ciecz wpływając wlotem jest kierowana do komory pomiarowej. Ciśnienie cieczy napierając na elementy ruchome miernika (wirnik z ruchomymi łopatkami) powoduje ich obrót. Ilość cieczy znajdującej się w komorze pomiędzy dwoma łopatkami jest precyzyjnie określona. Ciągły obrót wirnika poruszanego przez napływającą ciecz powoduje przemieszczanie określonej ilości cieczy z napływu do odpływu. Przemieszczanie się wirnika jest przekazywane za pomocą przekładni mechanicznej i/lub impulsatora elektronicznego do układów zliczania i odczytu. Żądaną dokładność uzyskuje się poprzez wysoką precyzję wykonania elementów ruchomych miernika. Łagodne łuki elementów komory pomiarowej zapewniają stabilny, niefluktujący przepływ powodujący znikomą stratę ciśnienia.

Zalety
Specjalnie zaprojektowany monifold z oddzieloną komorą pomiarową zabezpieczający przed naprężeniami i obciążeniami pochodzącymi z instalacji
Wysoka dokładność z szerokim zakresie pomiarowym
Bardzo duża dokładność, nie gorsza niż ±0,15%
Bardzo niski błąd powtarzalności poniżej 0,02%
Niska strata ciśnienia do 0,5 bar
Wyjątkowa dokładność długoterminowa, krzywa błędu przepływomierza nie zmienia się w czasie długotrwałego użytkowania
Ułatwiona obsługa serwisowa poprzez zastosowanie wielu identycznych części zamiennych
Prostota konstrukcji, jedynymi częściami ruchomymi są dwa zestawy łopatek i wirnik zapewnia redukcję kosztów utrzymania do minimum.
Duży wybór akcesoriów pozwala na dopasowanie przepływomierza do wymagań użytkowników

Podstawowe dane techniczne zestawu EMS24/48
Typ zestawu EMS24
Typ miernika ZC 17.24
Średnica przyłącza dopływowego 3”
Średnica przyłącza odpływowego 2”
Objętość 1 cyklu 0,4 litra
Rozdzielczość licznika 1 litr
Maksymalny przepływ 24 m3/h
Minimalny przepływ 2,4 m3/h
Maksymalne ciśnienie 8 bar
Temperatura pracy -40°C do +60°C
Maksymalna lepkość 800 Cst

Typ zestawu EMS48
Typ miernika ZC 17.48
Średnica przyłącza dopływowego 3”
Średnica przyłącza odpływowego 2”
Objętość 1 cyklu 0,8 litra
Rozdzielczość licznika 1 litr
Maksymalny przepływ 48 m3/h
Minimalny przepływ 4,8 m3/h
Maksymalne ciśnienie 8 bar
Temperatura pracy -40°C do +60°C
Maksymalna lepkość 800 Cst

Charakterystyka błędów
Dokładność : nie gorsza niż ±0,15%
Powtarzalność : nie gorsza niż 0,02%

Kalibracja
Pomimo tego że wszystkie zestawy pomiarowe serii EMS24/48 firmy SATAM są testowane w fabryce przed wysyłką dodatkowo są one wyposażone w bardzo precyzyjny bezstopniowy mechanizm kalibrujący śrubowy o następującym zakresie regulacji:
dla EMS24(ZC17.24) i EMS48(ZC17.48) 1 stopień = 0,025% ( zakres ustawialny 4%)

Wykonanie materiałowe ZC17.24/48
Monifold stal węglowa lub aluminium
Obudowa komory pomiarowej bezniklowy odlew żelaza
Pokrywy obudowy stal
Wirnik aluminium
Łopatki grafit
Łożyska stal nierdzewna
Uszczelnienia viton

Akcesoria
W wykonaniu podstawowym przepływomierze firmy SATAM są dostarczane z monifoldem i licznikiem mechanicznym.
Dodatkowo mogą one być wyposażone w następujące akcesoria:
licznik odliczający (dozownik) z mechanicznym, elektrycznym lub pneumatycznym zaworem dozującym
mechaniczny lub pneumatyczny zawór 3-drożny do bezpośredniego podłączenia węża
drukarka biletów
wskaźnik natężenia przepływu
impulsator
licznik elektroniczny kompensacja temperaturowa dla objętości skompensowanej

Zgodność z normami europejskimi:
ocena zgodności MID
EN 50081-1 ( Emisja)
EN 50082-2 Kryterium wykonania C (odporność)
Znak CE

Typowe zastosowania :
Pomiar paliw (benzyny, oleje napędowe i opałowe, biopaliwa, metanol, estry)
Opomiarowanie załadunku i rozładunku do cystern samochodowych i kolejowych
Opomiarowanie nabrzeża portowego do tankowania statków i kutrów
Kontrola ilości dostarczanego paliwa-pomiar po stronie odbiorcy
